电子课程设计-交通灯

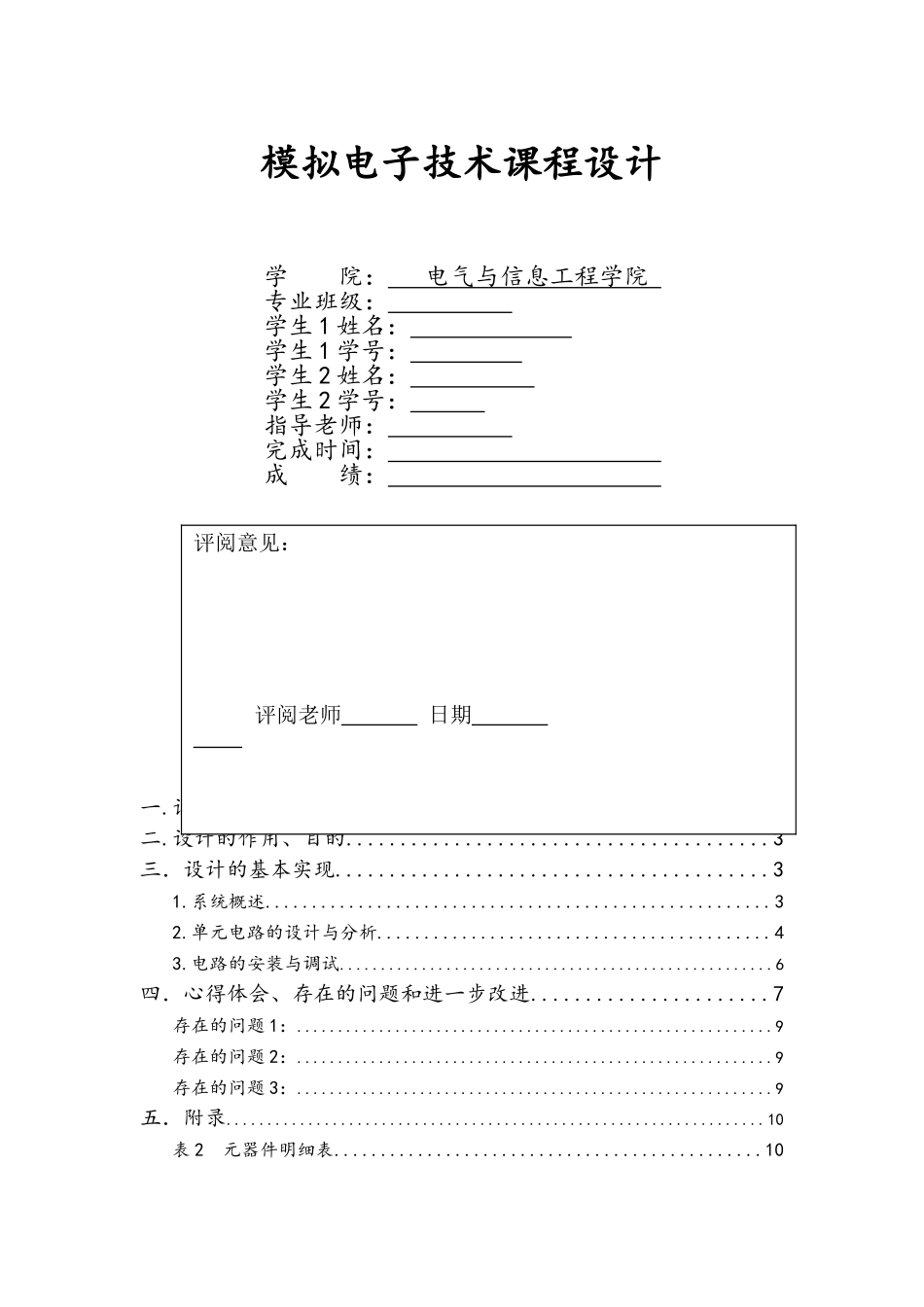

模拟电子技术课程设计学 院： 电气与信息工程学院 专业班级： 学生 1 姓名： 学生 1 学号： 学生 2 姓名： 学生 2 学号： 指导老师： 完成时间： 成 绩： 目录一.设计要求...............................................3二.设计的作用、目的.......................................3三．设计的基本实现........................................31.系统概述......................................................32.单元电路的设计与分析..........................................43.电路的安装与调试.....................................................6四．心得体会、存在的问题和进一步改进......................7存在的问题 1：..........................................................9存在的问题 2：..........................................................9存在的问题 3：..........................................................9五．附录..................................................................10表 2 元器件明细表..............................................10评阅意见： 评阅老师 日期 附图 2..................................................................12实物图..................................................................13六．参考文献.............................................................13简易交通灯控制逻辑电路设计报告 一.设计要求 (1)东西方向绿灯亮,南北方向红灯亮,时间 15s。(2)东西方向与南北方向黄灯亮,时间 5s。(3) 南北方向绿灯亮,东西方向红灯亮,时间 l0s。(4) 假如发生紧急事件,可以手动控制四个方向红灯全亮。二.设计的作用、目的 设计一个交通灯控制器，由一条主干道（东西道）和一条支干道（南北道）汇 合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。 主、支干道均有车时，两者交替允许通行，主干道每次放行 15 秒，支干道每次放行 10 秒，还有 5 秒的黄灯时间作为过度，让行驶中的车辆停在禁行线以外。通过对交通灯的设计，加深对 555 定时器构建电路的理解，掌握基本电路在实际生活中的应用。 三．设计的基本实现1.系统概述因为信号灯的工作状态循环不变，故可以才用扭环形计数器将单位时间脉冲...
