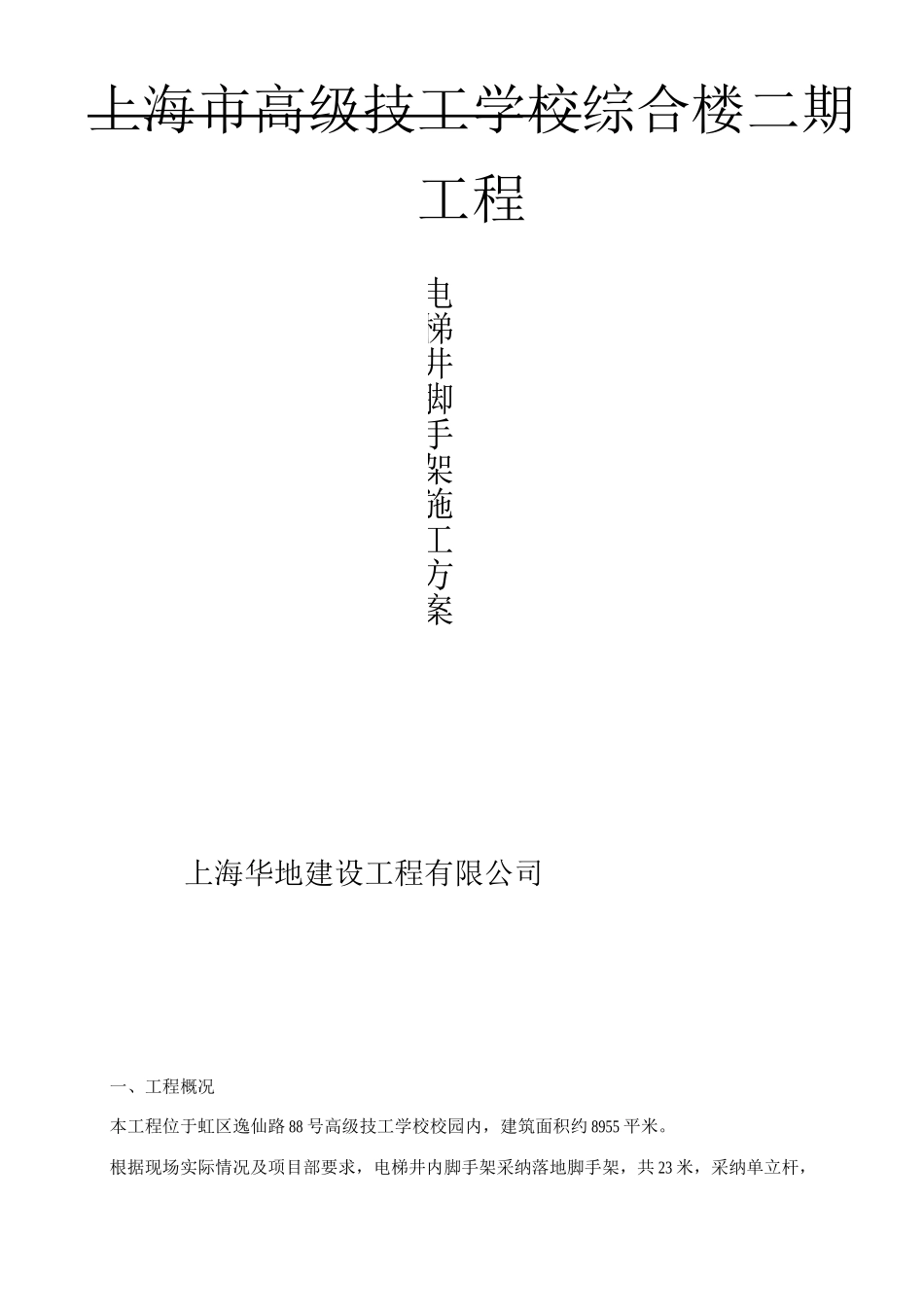

电梯井脚手架支撑施工方案

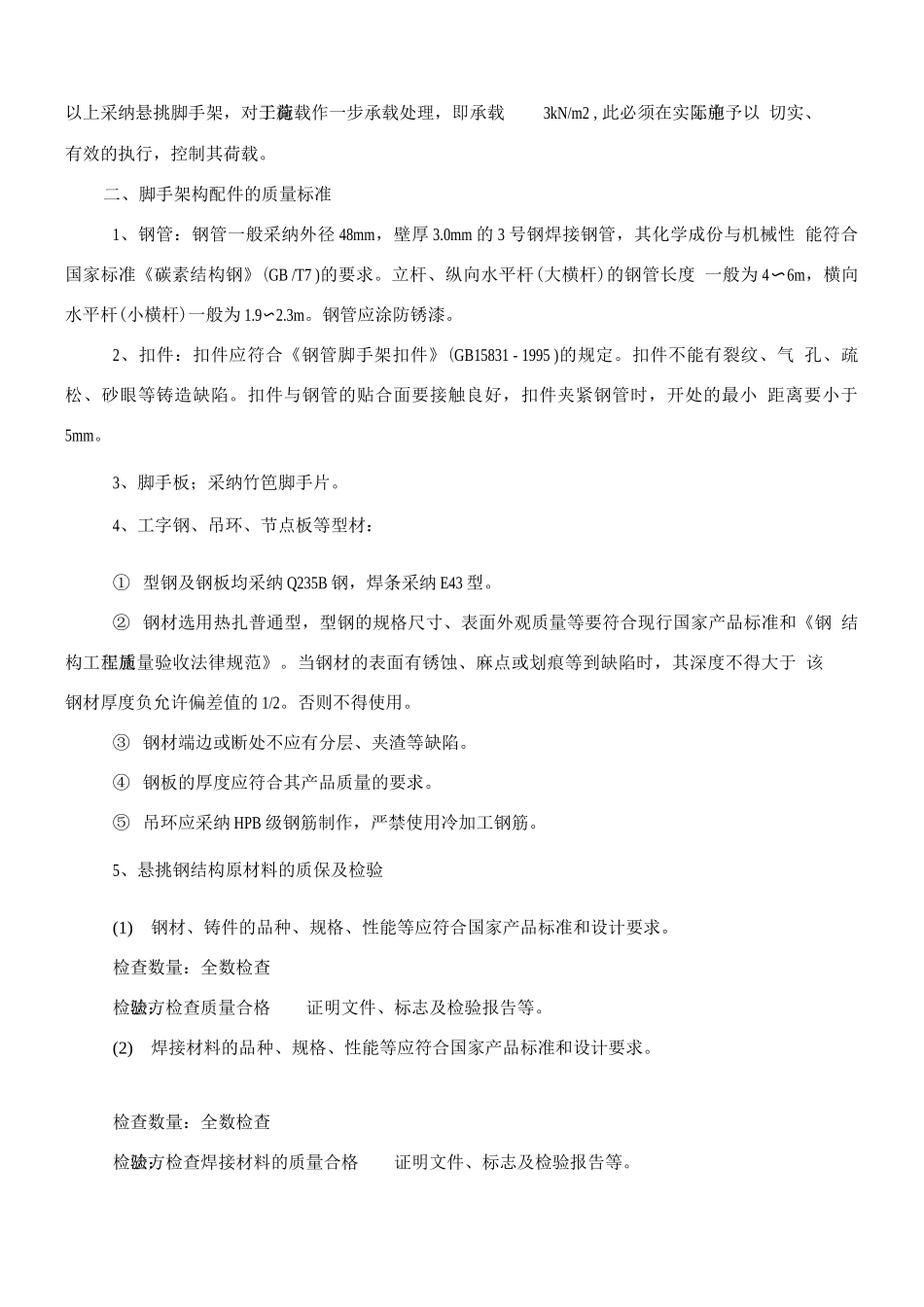

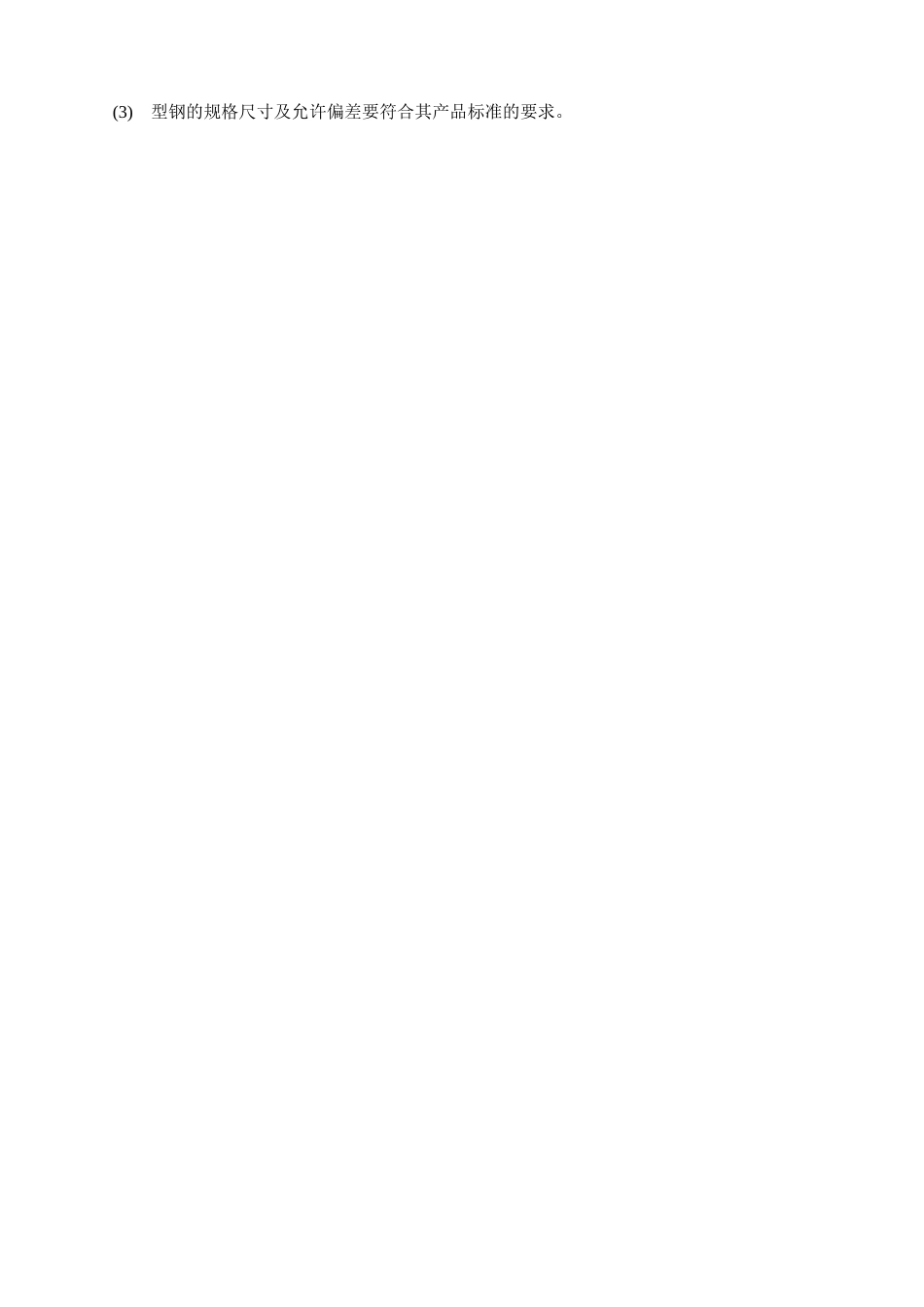

上海市高级技工学校综合楼二期工程上海华地建设工程有限公司一、工程概况本工程位于虹区逸仙路 88 号高级技工学校校园内，建筑面积约 8955 平米。根据现场实际情况及项目部要求，电梯井内脚手架采纳落地脚手架，共 23 米，采纳单立杆，电梯井脚手架施工方案以上采纳悬挑脚手架，对于施工荷载作一步承载处理，即承载3kN/m2 ,此必须在实际施工中予以 切实、有效的执行，控制其荷载。二、脚手架构配件的质量标准1、钢管：钢管一般采纳外径 48mm，壁厚 3.0mm 的 3 号钢焊接钢管，其化学成份与机械性 能符合国家标准《碳素结构钢》(GB /T7 )的要求。立杆、纵向水平杆(大横杆)的钢管长度 一般为 4〜6m，横向水平杆(小横杆)一般为 1.9〜2.3m。钢管应涂防锈漆。2、扣件：扣件应符合《钢管脚手架扣件》(GB15831 - 1995 )的规定。扣件不能有裂纹、气 孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开处的最小 距离要小于5mm。3、脚手板；采纳竹笆脚手片。4、工字钢、吊环、节点板等型材：① 型钢及钢板均采纳 Q235B 钢，焊条采纳 E43 型。② 钢材选用热扎普通型，型钢的规格尺寸、表面外观质量等要符合现行国家产品标准和《钢 结构工程施工质量验收法律规范》。当钢材的表面有锈蚀、麻点或划痕等到缺陷时，其深度不得大于 该钢材厚度负允许偏差值的 1/2。否则不得使用。③ 钢材端边或断处不应有分层、夹渣等缺陷。④ 钢板的厚度应符合其产品质量的要求。⑤ 吊环应采纳 HPB 级钢筋制作，严禁使用冷加工钢筋。5、悬挑钢结构原材料的质保及检验(1)钢材、铸件的品种、规格、性能等应符合国家产品标准和设计要求。检查数量：全数检查检验方法：检查质量合格证明文件、标志及检验报告等。(2)焊接材料的品种、规格、性能等应符合国家产品标准和设计要求。检查数量：全数检查检验方法：检查焊接材料的质量合格证明文件、标志及检验报告等。(3)型钢的规格尺寸及允许偏差要符合其产品标准的要求。检查数量：第一品种、规格的型钢抽查 5 处检验方法：用钢尺和游标卡尺量测。（4）焊接材料与母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规 程》JGJ81 的规定。焊条使用前应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。检查数量：全数检查检验方法：检查质量证明书和烘焙记录。6、脚手架的用途及极限荷载值脚手架用途分砌筑脚手架、装修脚手架和防护用脚手架，其外围满...
