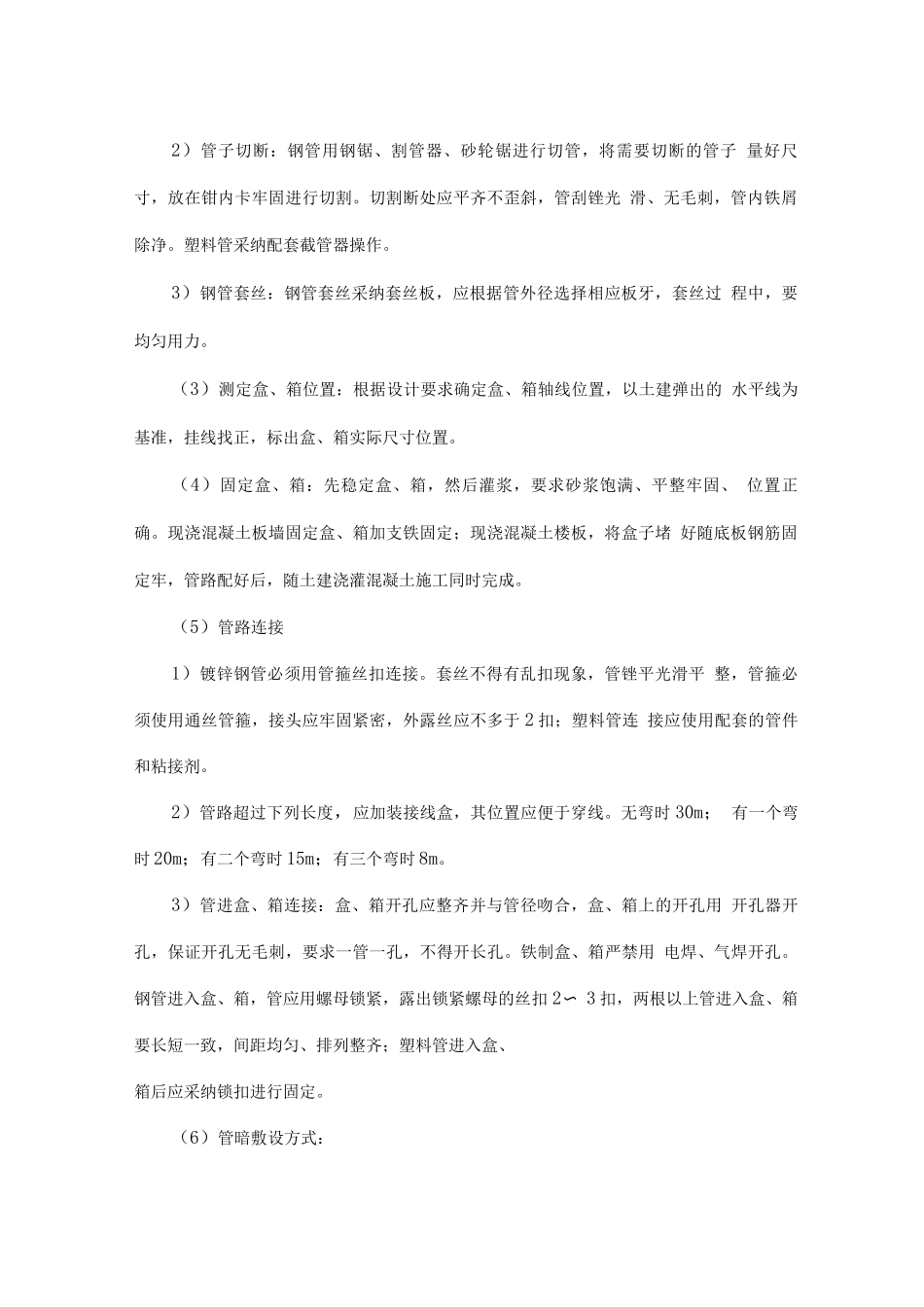

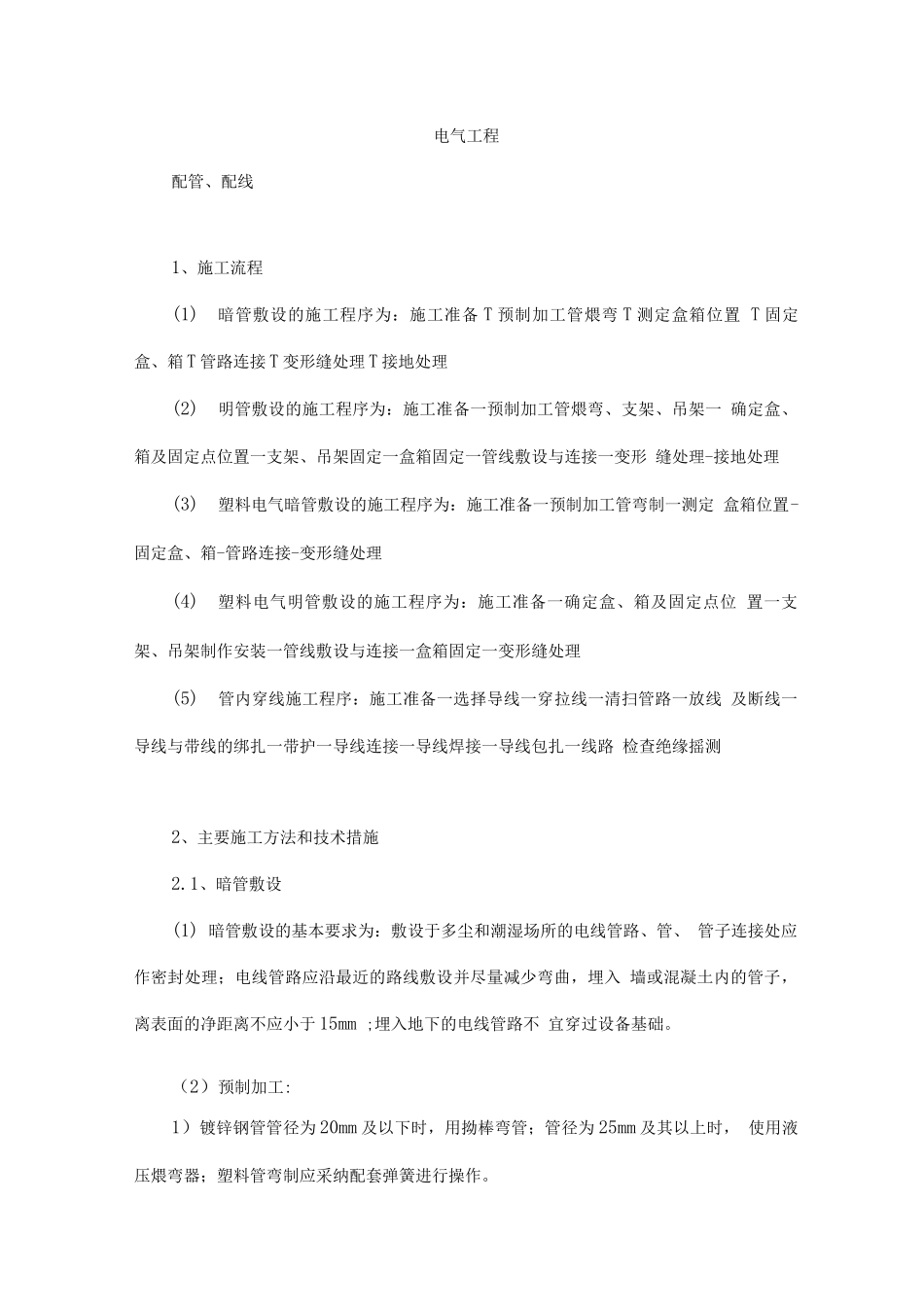

电气工程配管、配线1、施工流程(1)暗管敷设的施工程序为：施工准备 T 预制加工管煨弯 T 测定盒箱位置 T 固定盒、箱 T 管路连接 T 变形缝处理 T 接地处理(2)明管敷设的施工程序为：施工准备一预制加工管煨弯、支架、吊架一 确定盒、箱及固定点位置一支架、吊架固定一盒箱固定一管线敷设与连接一变形 缝处理-接地处理(3)塑料电气暗管敷设的施工程序为：施工准备一预制加工管弯制一测定 盒箱位置-固定盒、箱-管路连接-变形缝处理(4)塑料电气明管敷设的施工程序为：施工准备一确定盒、箱及固定点位 置一支架、吊架制作安装一管线敷设与连接一盒箱固定一变形缝处理(5)管内穿线施工程序：施工准备一选择导线一穿拉线一清扫管路一放线 及断线一导线与带线的绑扎一带护一导线连接一导线焊接一导线包扎一线路 检查绝缘摇测2、主要施工方法和技术措施2.1、暗管敷设(1) 暗管敷设的基本要求为：敷设于多尘和潮湿场所的电线管路、管、 管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入 墙或混凝土内的管子，离表面的净距离不应小于 15mm ;埋入地下的电线管路不 宜穿过设备基础。（2）预制加工:1）镀锌钢管管径为 20mm 及以下时，用拗棒弯管；管径为 25mm 及其以上时， 使用液压煨弯器；塑料管弯制应采纳配套弹簧进行操作。2）管子切断：钢管用钢锯、割管器、砂轮锯进行切管，将需要切断的管子 量好尺寸，放在钳内卡牢固进行切割。切割断处应平齐不歪斜，管刮锉光 滑、无毛刺，管内铁屑除净。塑料管采纳配套截管器操作。3）钢管套丝：钢管套丝采纳套丝板，应根据管外径选择相应板牙，套丝过 程中，要均匀用力。（3）测定盒、箱位置：根据设计要求确定盒、箱轴线位置，以土建弹出的 水平线为基准，挂线找正，标出盒、箱实际尺寸位置。（4）固定盒、箱：先稳定盒、箱，然后灌浆，要求砂浆饱满、平整牢固、 位置正确。现浇混凝土板墙固定盒、箱加支铁固定；现浇混凝土楼板，将盒子堵 好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。（5）管路连接1）镀锌钢管必须用管箍丝扣连接。套丝不得有乱扣现象，管锉平光滑平 整，管箍必须使用通丝管箍，接头应牢固紧密，外露丝应不多于 2 扣；塑料管连 接应使用配套的管件和粘接剂。2）管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时 30m； 有一个弯时 20m；有二个弯时 15m；有三个弯时 8m。3）管进盒、箱连接：盒、箱开孔...
