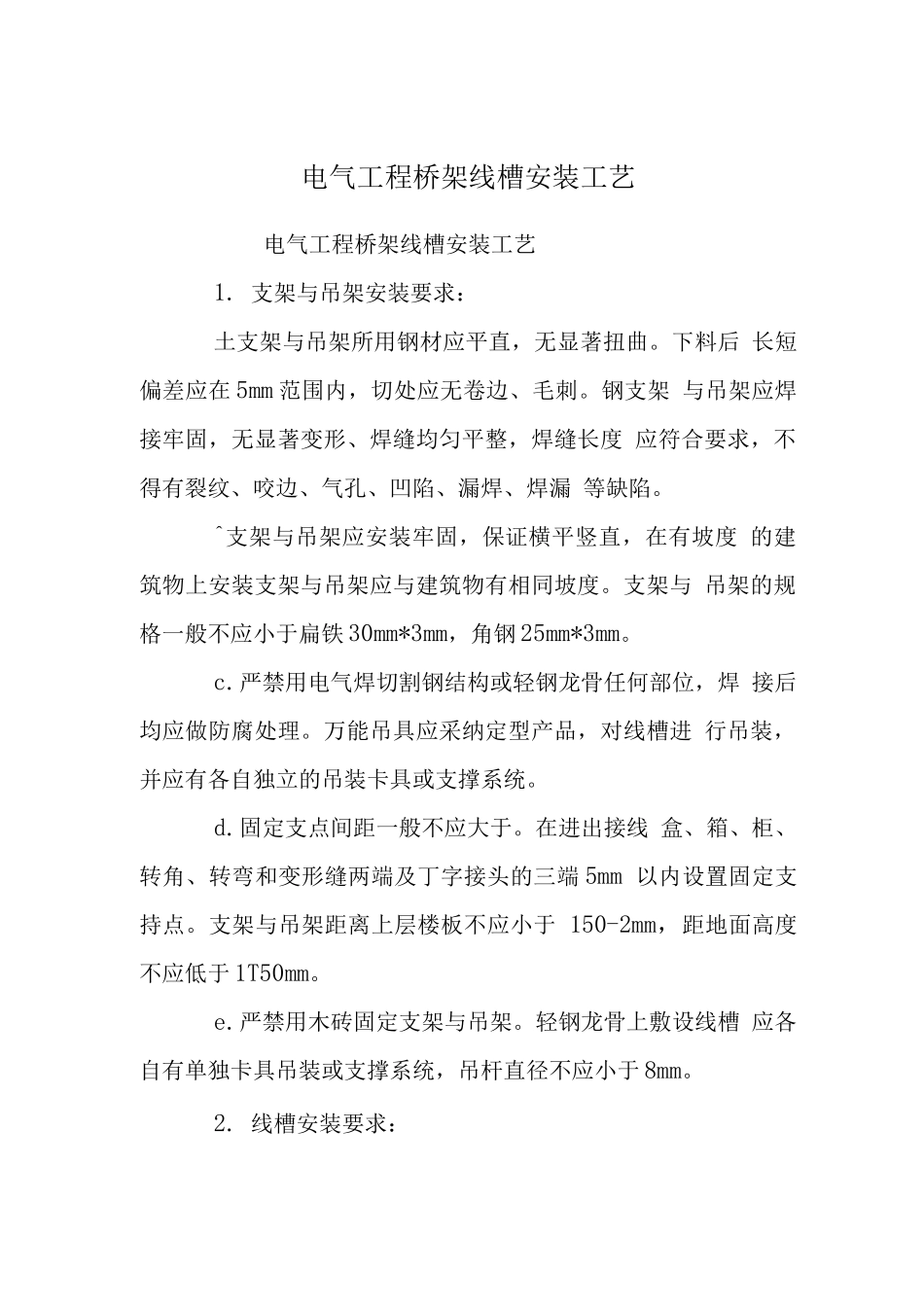

电气工程桥架线槽安装工艺

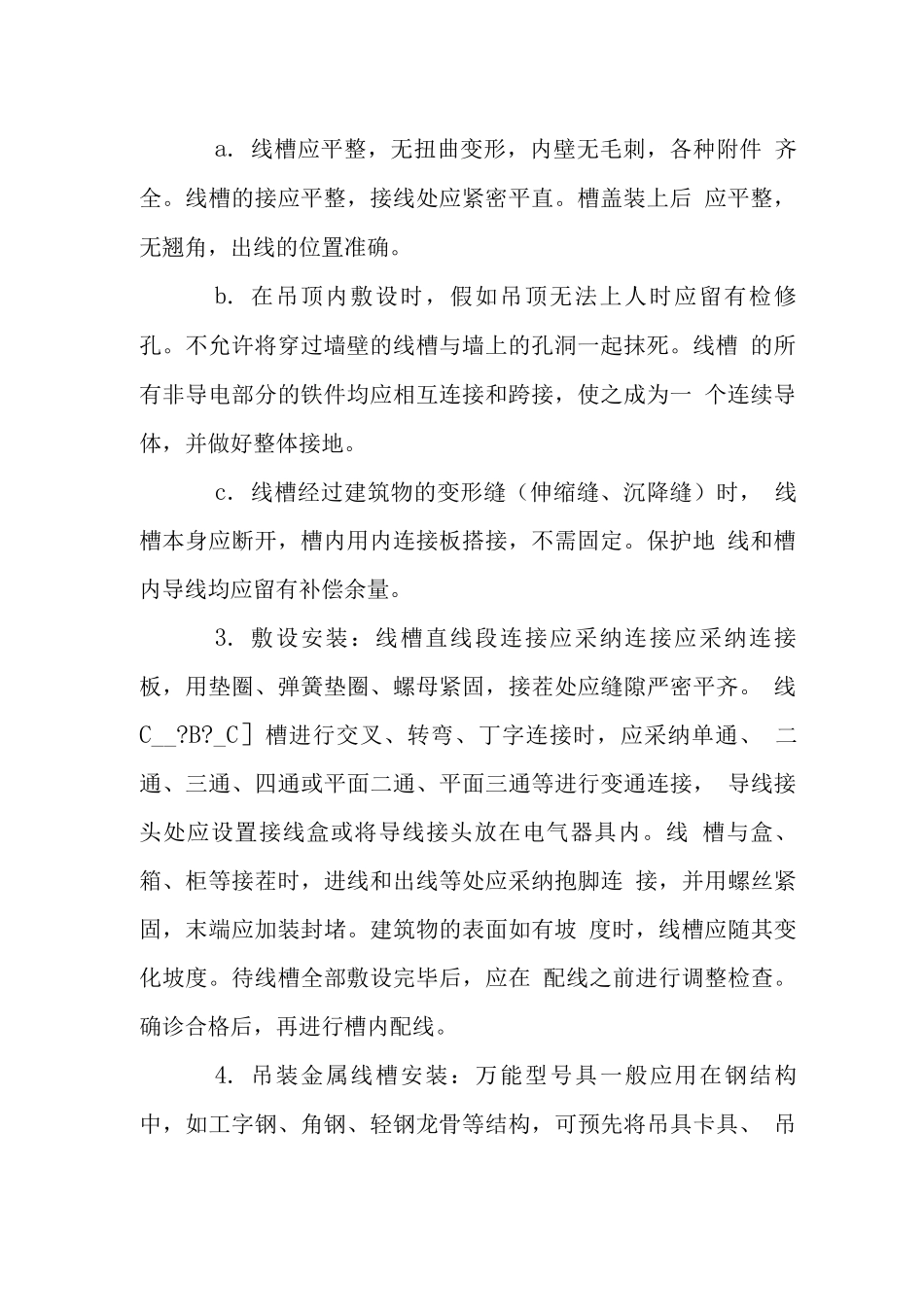

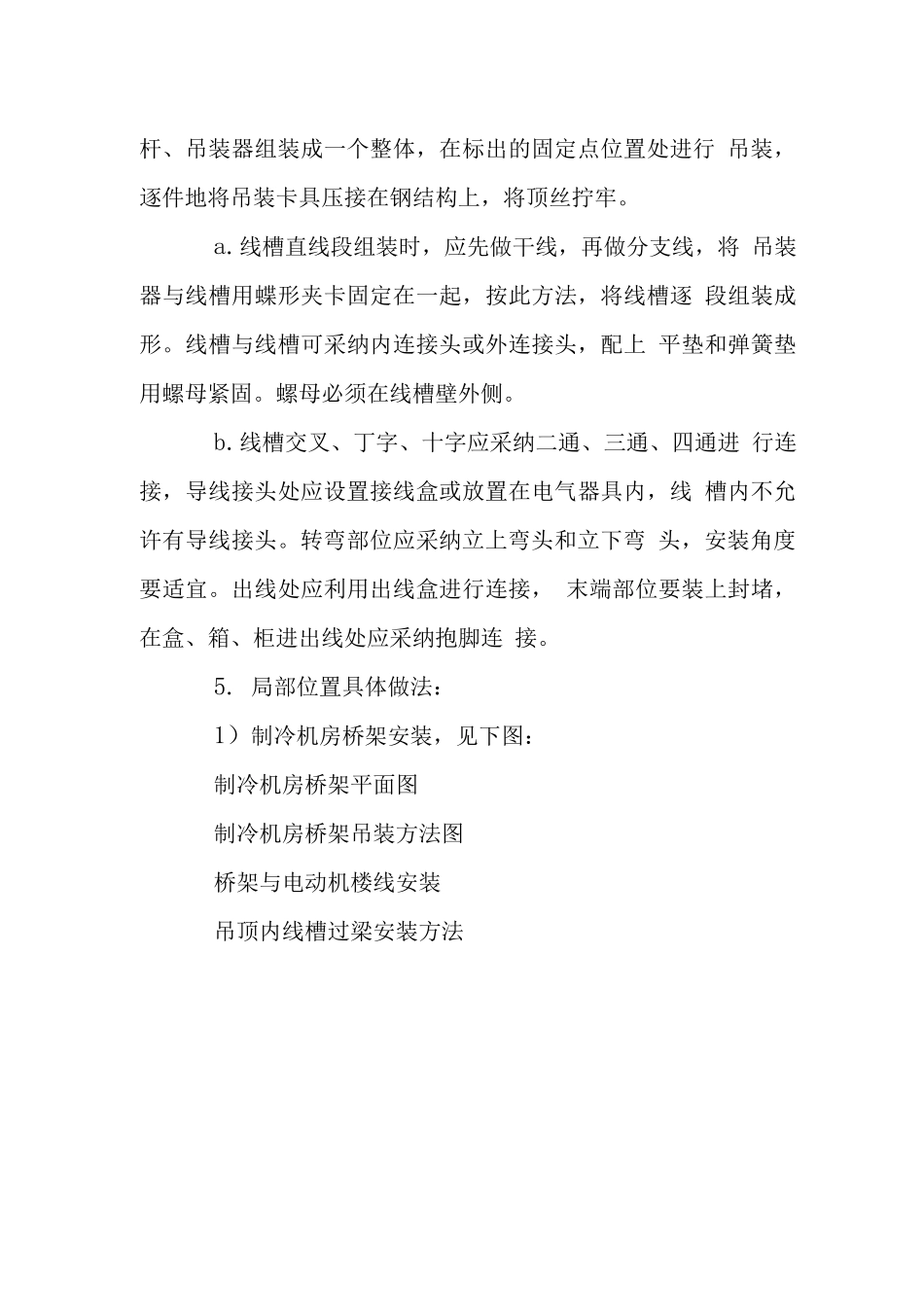

电气工程桥架线槽安装工艺电气工程桥架线槽安装工艺1. 支架与吊架安装要求：土支架与吊架所用钢材应平直，无显著扭曲。下料后 长短偏差应在 5mm 范围内，切处应无卷边、毛刺。钢支架 与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度 应符合要求，不得有裂纹、咬边、气孔、凹陷、漏焊、焊漏 等缺陷。^支架与吊架应安装牢固，保证横平竖直，在有坡度 的建筑物上安装支架与吊架应与建筑物有相同坡度。支架与 吊架的规格一般不应小于扁铁 30mm*3mm，角钢 25mm*3mm。c.严禁用电气焊切割钢结构或轻钢龙骨任何部位，焊 接后均应做防腐处理。万能吊具应采纳定型产品，对线槽进 行吊装，并应有各自独立的吊装卡具或支撑系统。d.固定支点间距一般不应大于。在进出接线 盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端 5mm 以内设置固定支持点。支架与吊架距离上层楼板不应小于 150-2mm，距地面高度不应低于 1T50mm。e.严禁用木砖固定支架与吊架。轻钢龙骨上敷设线槽 应各自有单独卡具吊装或支撑系统，吊杆直径不应小于 8mm。2. 线槽安装要求：a. 线槽应平整，无扭曲变形，内壁无毛刺，各种附件 齐全。线槽的接应平整，接线处应紧密平直。槽盖装上后 应平整，无翘角，出线的位置准确。b. 在吊顶内敷设时，假如吊顶无法上人时应留有检修 孔。不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。线槽 的所有非导电部分的铁件均应相互连接和跨接，使之成为一 个连续导体，并做好整体接地。c. 线槽经过建筑物的变形缝（伸缩缝、沉降缝）时， 线槽本身应断开，槽内用内连接板搭接，不需固定。保护地 线和槽内导线均应留有补偿余量。3. 敷设安装：线槽直线段连接应采纳连接应采纳连接 板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐。 线C__?B?_C］槽进行交叉、转弯、丁字连接时，应采纳单通、 二通、三通、四通或平面二通、平面三通等进行变通连接， 导线接头处应设置接线盒或将导线接头放在电气器具内。线 槽与盒、箱、柜等接茬时，进线和出线等处应采纳抱脚连 接，并用螺丝紧固，末端应加装封堵。建筑物的表面如有坡 度时，线槽应随其变化坡度。待线槽全部敷设完毕后，应在 配线之前进行调整检查。确诊合格后，再进行槽内配线。4. 吊装金属线槽安装：万能型号具一般应用在钢结构 中，如工字钢、角钢、轻钢龙骨等结构，可预先将吊具卡具、 吊杆、吊装器组装成一个整体，在标出的固定点位置处进行 吊装...
