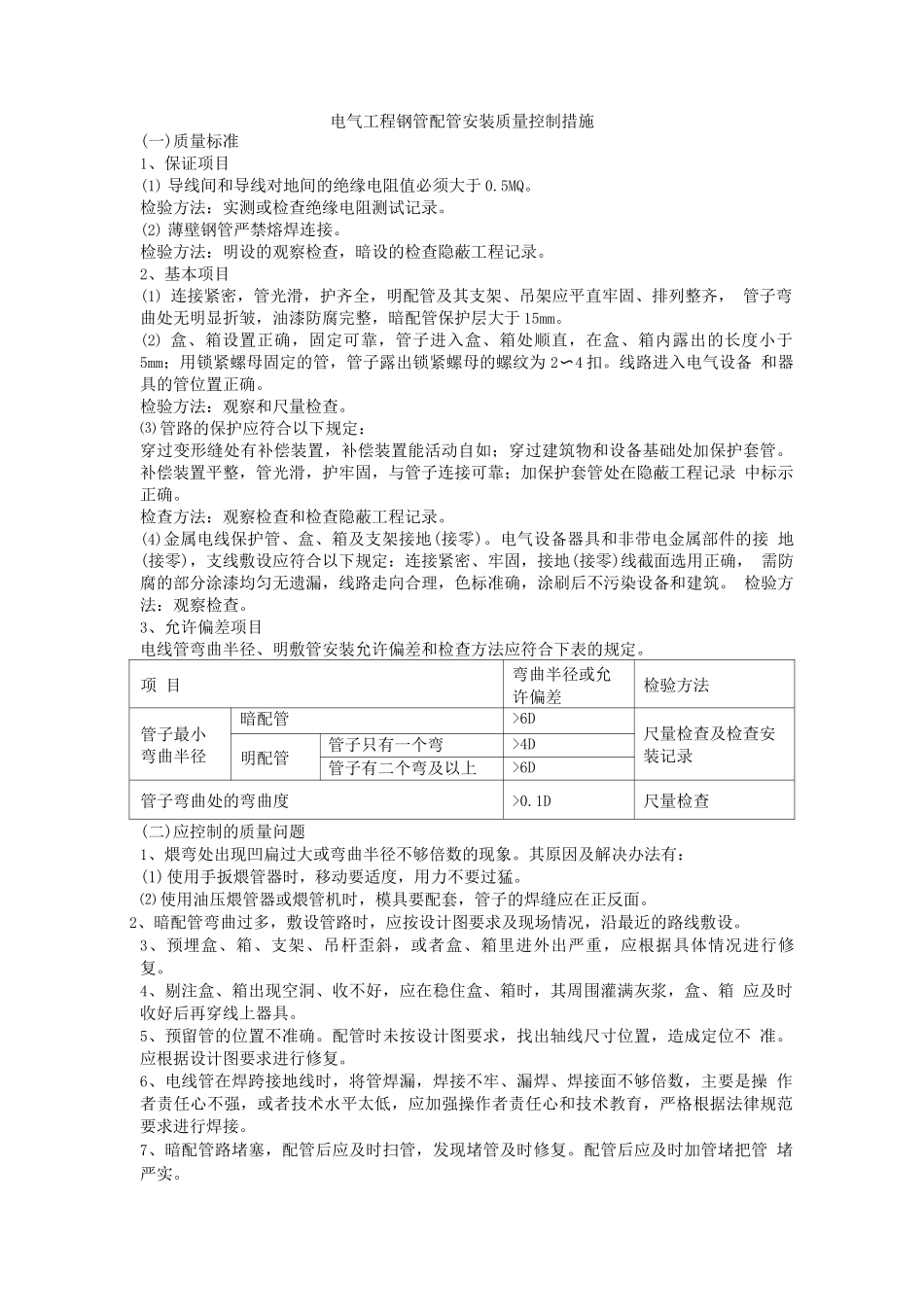

电气工程钢管配管安装质量控制措施

电气工程钢管配管安装质量控制措施(一)质量标准1、保证项目(1) 导线间和导线对地间的绝缘电阻值必须大于 0.5MQ。检验方法：实测或检查绝缘电阻测试记录。(2) 薄壁钢管严禁熔焊连接。检验方法：明设的观察检查，暗设的检查隐蔽工程记录。2、基本项目(1) 连接紧密，管光滑，护齐全，明配管及其支架、吊架应平直牢固、排列整齐， 管子弯曲处无明显折皱，油漆防腐完整，暗配管保护层大于 15mm。(2) 盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出的长度小于 5mm；用锁紧螺母固定的管，管子露出锁紧螺母的螺纹为 2〜4 扣。线路进入电气设备 和器具的管位置正确。检验方法：观察和尺量检查。⑶ 管路的保护应符合以下规定：穿过变形缝处有补偿装置，补偿装置能活动自如；穿过建筑物和设备基础处加保护套管。 补偿装置平整，管光滑，护牢固，与管子连接可靠；加保护套管处在隐蔽工程记录 中标示正确。检查方法：观察检查和检查隐蔽工程记录。(4)金属电线保护管、盒、箱及支架接地(接零)。电气设备器具和非带电金属部件的接 地(接零)，支线敷设应符合以下规定：连接紧密、牢固，接地(接零)线截面选用正确， 需防腐的部分涂漆均匀无遗漏，线路走向合理，色标准确，涂刷后不污染设备和建筑。 检验方法：观察检查。3、允许偏差项目电线管弯曲半径、明敷管安装允许偏差和检查方法应符合下表的规定。项 目弯曲半径或允 许偏差检验方法管子最小弯曲半径暗配管>6D尺量检查及检查安 装记录明配管管子只有一个弯>4D管子有二个弯及以上>6D管子弯曲处的弯曲度>0.1D尺量检查(二)应控制的质量问题1、煨弯处出现凹扁过大或弯曲半径不够倍数的现象。其原因及解决办法有：(1)使用手扳煨管器时，移动要适度，用力不要过猛。⑵ 使用油压煨管器或煨管机时，模具要配套，管子的焊缝应在正反面。2、暗配管弯曲过多，敷设管路时，应按设计图要求及现场情况，沿最近的路线敷设。3、预埋盒、箱、支架、吊杆歪斜，或者盒、箱里进外出严重，应根据具体情况进行修 复。4、剔注盒、箱出现空洞、收不好，应在稳住盒、箱时，其周围灌满灰浆，盒、箱 应及时收好后再穿线上器具。5、预留管的位置不准确。配管时未按设计图要求，找出轴线尺寸位置，造成定位不 准。应根据设计图要求进行修复。6、电线管在焊跨接地线时，将管焊漏，焊接不牢、漏焊、焊接面不够倍数，主要是操 作者责任心不强，或者技术水平太低，应加强操作者责任心和技术教育，严格...
