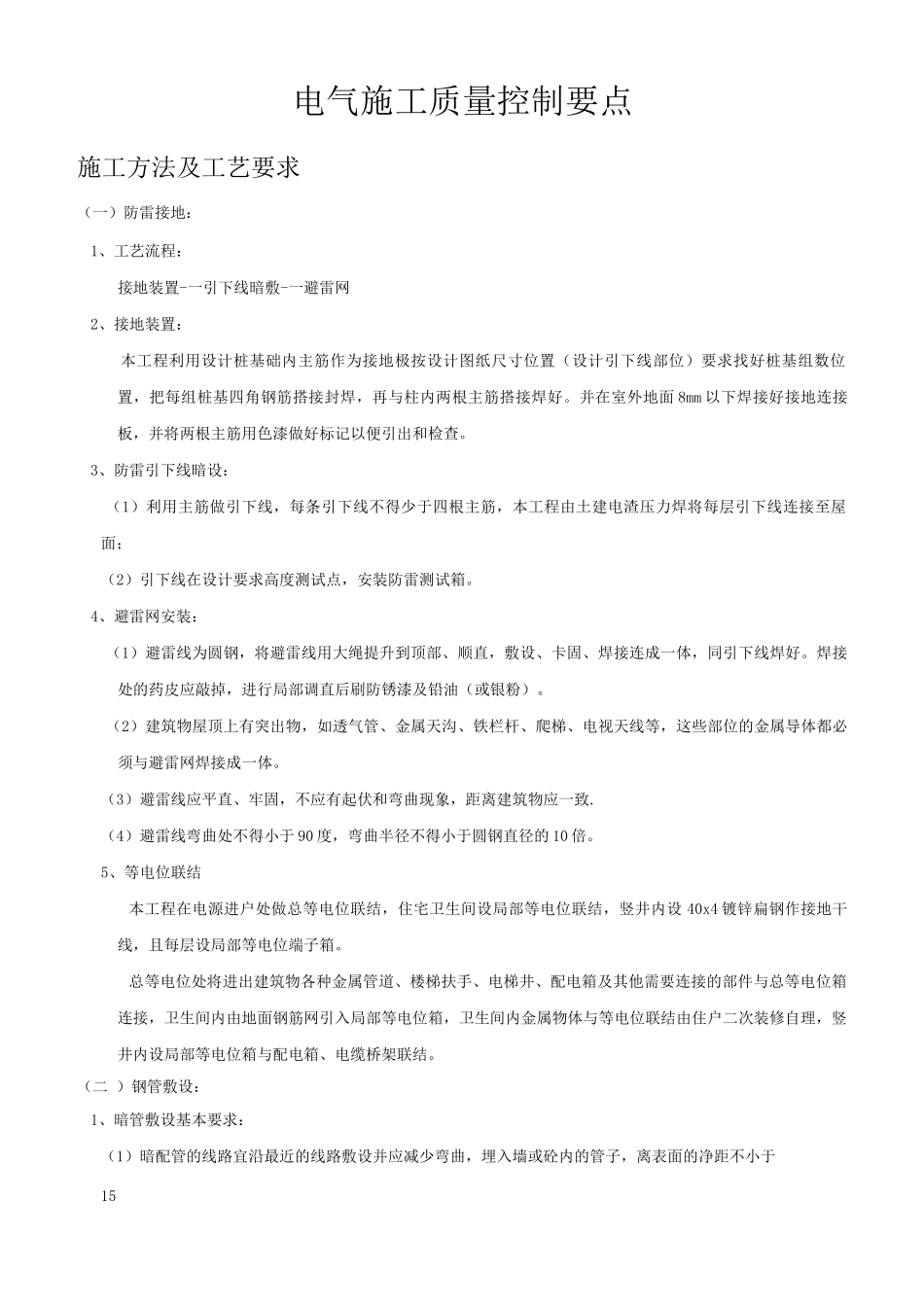

电气施工质量控制要点施工方法及工艺要求（一）防雷接地：1、工艺流程：接地装置-一引下线暗敷-一避雷网2、接地装置：本工程利用设计桩基础内主筋作为接地极按设计图纸尺寸位置（设计引下线部位）要求找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱内两根主筋搭接焊好。并在室外地面 8mm 以下焊接好接地连接板，并将两根主筋用色漆做好标记以便引出和检查。3、防雷引下线暗设：（1）利用主筋做引下线，每条引下线不得少于四根主筋，本工程由土建电渣压力焊将每层引下线连接至屋面；（2）引下线在设计要求高度测试点，安装防雷测试箱。4、避雷网安装：（1）避雷线为圆钢，将避雷线用大绳提升到顶部、顺直，敷设、卡固、焊接连成一体，同引下线焊好。焊接处的药皮应敲掉，进行局部调直后刷防锈漆及铅油（或银粉）。（2）建筑物屋顶上有突出物，如透气管、金属天沟、铁栏杆、爬梯、电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。（3）避雷线应平直、牢固，不应有起伏和弯曲现象，距离建筑物应一致.（4）避雷线弯曲处不得小于 90 度，弯曲半径不得小于圆钢直径的 10 倍。5、等电位联结本工程在电源进户处做总等电位联结，住宅卫生间设局部等电位联结，竖井内设 40x4 镀锌扁钢作接地干线，且每层设局部等电位端子箱。总等电位处将进出建筑物各种金属管道、楼梯扶手、电梯井、配电箱及其他需要连接的部件与总等电位箱连接，卫生间内由地面钢筋网引入局部等电位箱，卫生间内金属物体与等电位联结由住户二次装修自理，竖井内设局部等电位箱与配电箱、电缆桥架联结。（二 ）钢管敷设：1、暗管敷设基本要求：（1）暗配管的线路宜沿最近的线路敷设并应减少弯曲，埋入墙或砼内的管子，离表面的净距不小于15(2)敷设于潮湿场所的电线管路、管、管子连接处均应作密封处理；(3)埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时,应加保护管。2、预制加工：根据设计图，加工好各种盒、箱、弯管。钢管煨弯可采纳冷煨法。(1 )冷煨法一般管径为 20 及以下时，用手扳煨管器。先将管子插入煨管器，逐步煨出所需弯度。管径为 25 及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度.(2)管子切断常用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳内卡牢固，断处平齐不歪斜，管光滑，无毛刺，管内铁屑除净。(3)管子套丝采纳套丝板、套管机，根据管外径选择相应板牙。将管子用台虎...
