电气设备安装方案

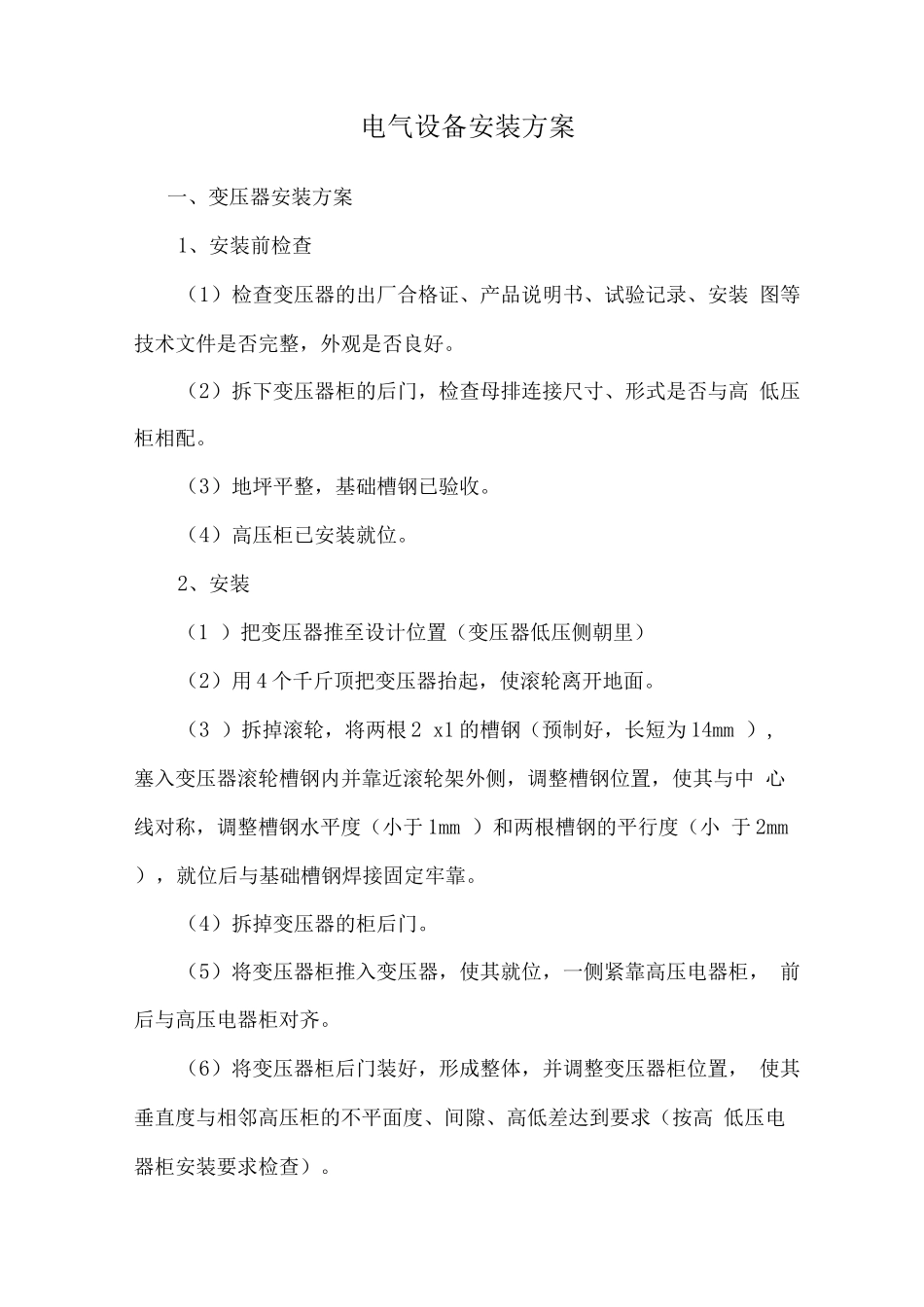

电气设备安装方案_第1页
1/11

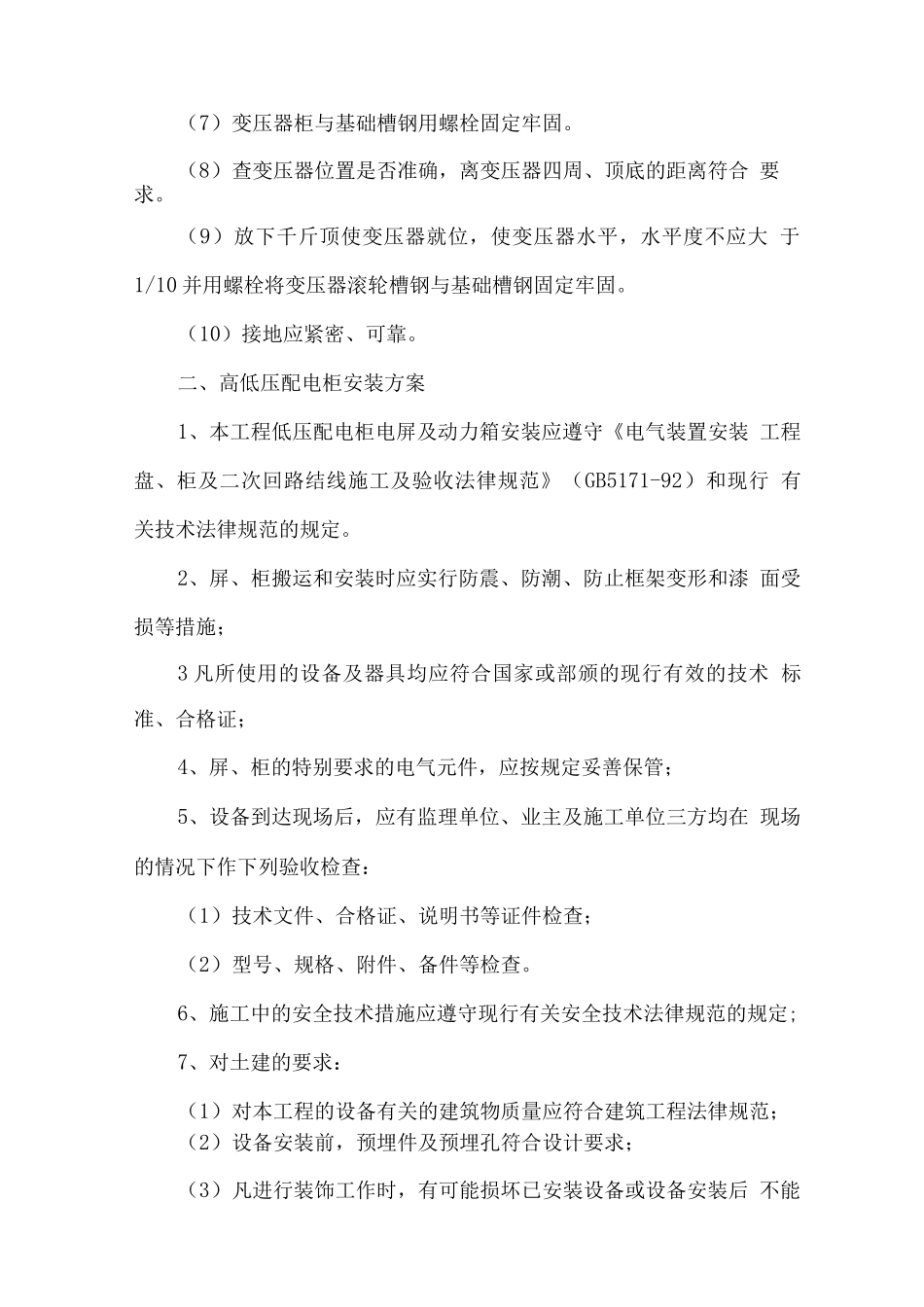

电气设备安装方案_第2页
2/11
电气设备安装方案_第3页
3/11
电气设备安装方案一、变压器安装方案1、安装前检查(1)检查变压器的出厂合格证、产品说明书、试验记录、安装 图等技术文件是否完整,外观是否良好。(2)拆下变压器柜的后门,检查母排连接尺寸、形式是否与高 低压柜相配。(3)地坪平整,基础槽钢已验收。(4)高压柜已安装就位。2、安装(1 )把变压器推至设计位置(变压器低压侧朝里)(2)用 4 个千斤顶把变压器抬起,使滚轮离开地面。(3 )拆掉滚轮,将两根 2 x1 的槽钢(预制好,长短为 14mm ), 塞入变压器滚轮槽钢内并靠近滚轮架外侧,调整槽钢位置,使其与中 心线对称,调整槽钢水平度(小于 1mm )和两根槽钢的平行度(小 于 2mm ),就位后与基础槽钢焊接固定牢靠。(4)拆掉变压器的柜后门。(5)将变压器柜推入变压器,使其就位,一侧紧靠高压电器柜, 前后与高压电器柜对齐。(6)将变压器柜后门装好,形成整体,并调整变压器柜位置, 使其垂直度与相邻高压柜的不平面度、间隙、高低差达到要求(按高 低压电器柜安装要求检查)。(7)变压器柜与基础槽钢用螺栓固定牢固。(8)查变压器位置是否准确,离变压器四周、顶底的距离符合 要求。(9)放下千斤顶使变压器就位,使变压器水平,水平度不应大 于1/10 并用螺栓将变压器滚轮槽钢与基础槽钢固定牢固。(10)接地应紧密、可靠。二、高低压配电柜安装方案1、本工程低压配电柜电屏及动力箱安装应遵守《电气装置安装 工程盘、柜及二次回路结线施工及验收法律规范》(GB5171-92)和现行 有关技术法律规范的规定。2、屏、柜搬运和安装时应实行防震、防潮、防止框架变形和漆 面受损等措施;3 凡所使用的设备及器具均应符合国家或部颁的现行有效的技术 标准、合格证;4、屏、柜的特别要求的电气元件,应按规定妥善保管;5、设备到达现场后,应有监理单位、业主及施工单位三方均在 现场的情况下作下列验收检查:(1)技术文件、合格证、说明书等证件检查;(2)型号、规格、附件、备件等检查。6、施工中的安全技术措施应遵守现行有关安全技术法律规范的规定;7、对土建的要求:(1)对本工程的设备有关的建筑物质量应符合建筑工程法律规范;(2)设备安装前,预埋件及预埋孔符合设计要求;(3)凡进行装饰工作时,有可能损坏已安装设备或设备安装后 不能再进行施工的装饰工作全部结束。8、盘柜及盘、柜内设备与各构件间连接连接应牢固。9、将盘、柜、箱牢固接地,将有电器的可开启门,用裸铜软线 与接地的...
