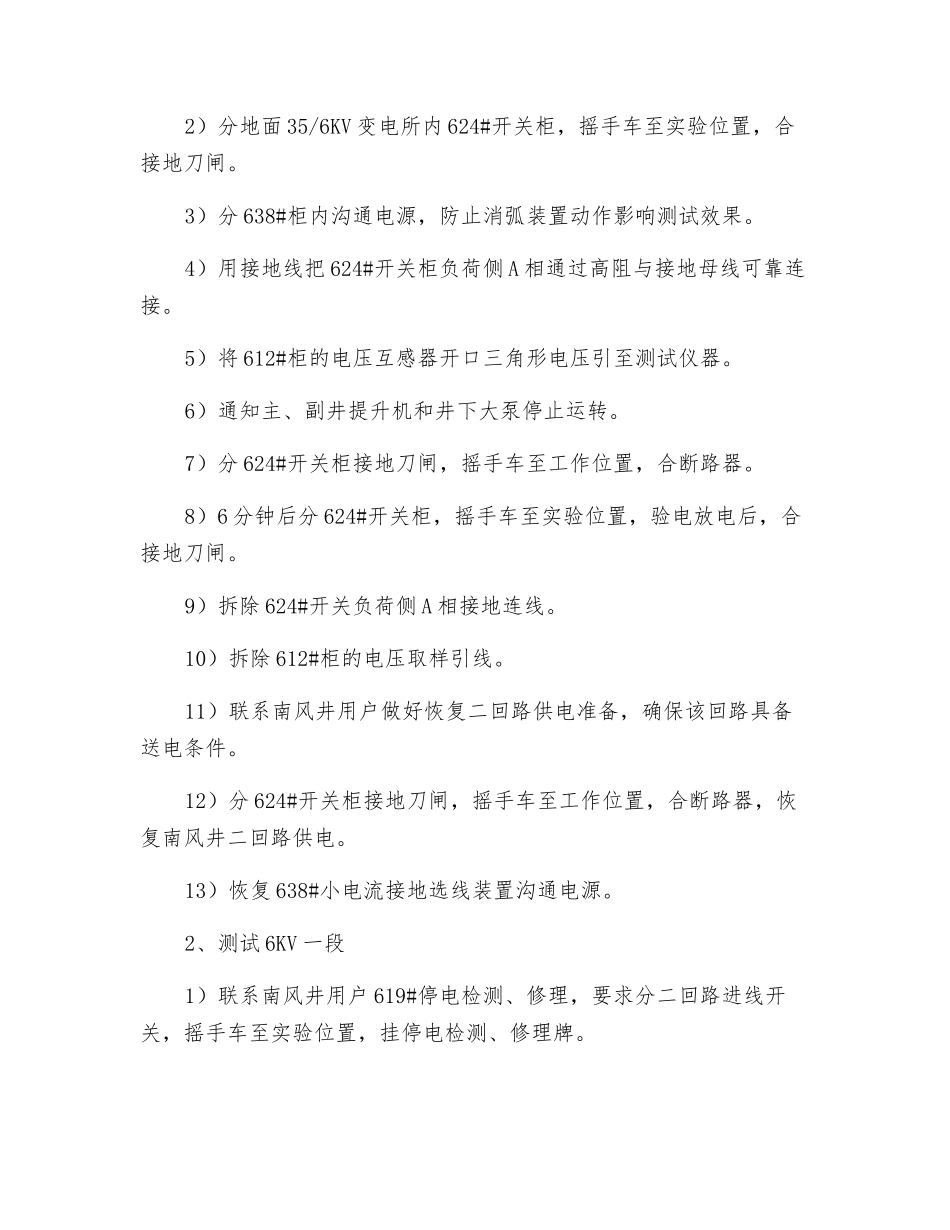

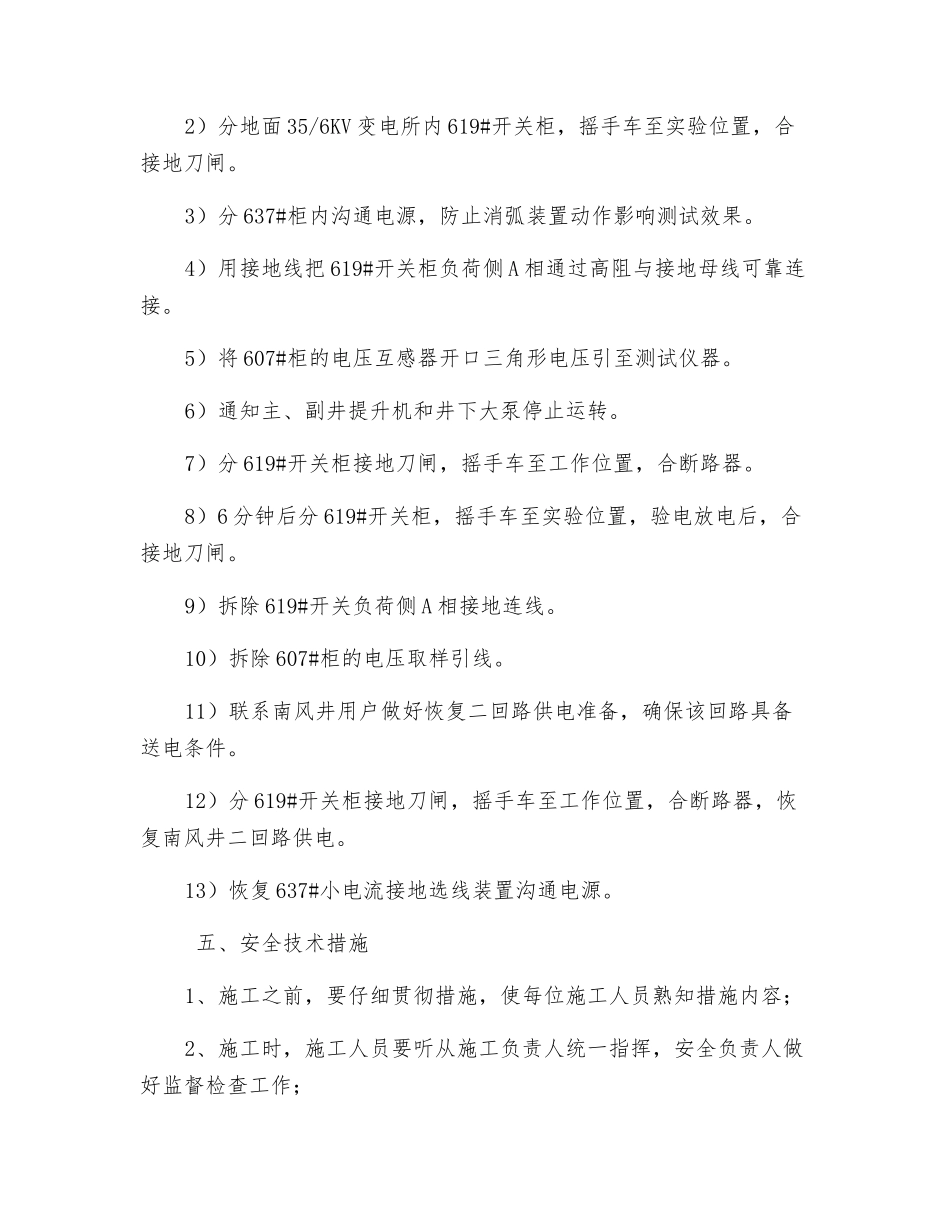

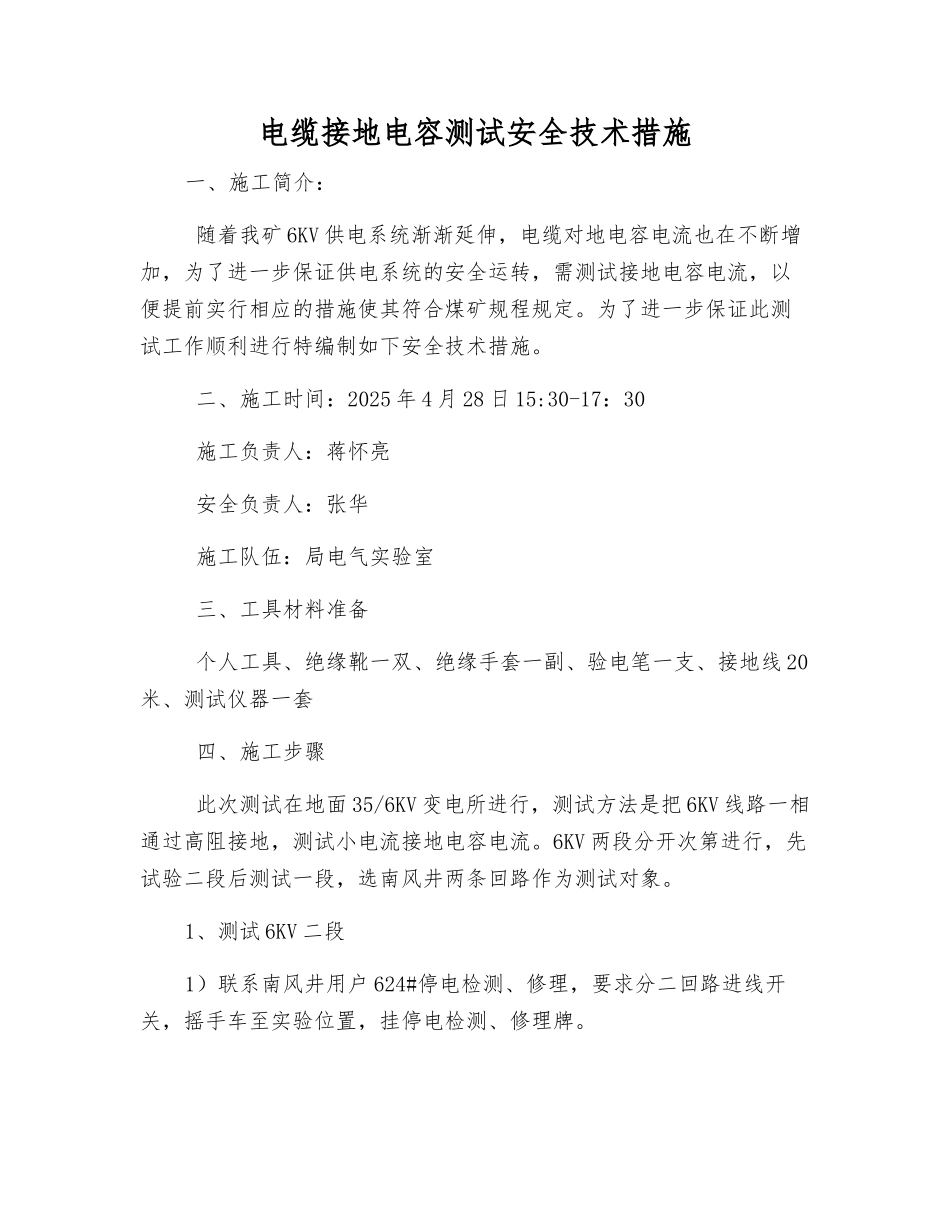

电缆接地电容测试安全技术措施一、施工简介： 随着我矿 6KV 供电系统渐渐延伸，电缆对地电容电流也在不断增加，为了进一步保证供电系统的安全运转，需测试接地电容电流，以便提前实行相应的措施使其符合煤矿规程规定。为了进一步保证此测试工作顺利进行特编制如下安全技术措施。 二、施工时间：2025 年 4 月 28 日 15:30-17：30 施工负责人：蒋怀亮 安全负责人：张华 施工队伍：局电气实验室 三、工具材料准备 个人工具、绝缘靴一双、绝缘手套一副、验电笔一支、接地线 20米、测试仪器一套 四、施工步骤 此次测试在地面 35/6KV 变电所进行，测试方法是把 6KV 线路一相通过高阻接地，测试小电流接地电容电流。6KV 两段分开次第进行，先试验二段后测试一段，选南风井两条回路作为测试对象。1、测试 6KV 二段1）联系南风井用户 624#停电检测、修理，要求分二回路进线开关，摇手车至实验位置，挂停电检测、修理牌。2）分地面 35/6KV 变电所内 624#开关柜，摇手车至实验位置，合接地刀闸。3）分 638#柜内沟通电源，防止消弧装置动作影响测试效果。4）用接地线把 624#开关柜负荷侧 A 相通过高阻与接地母线可靠连接。5）将 612#柜的电压互感器开口三角形电压引至测试仪器。6）通知主、副井提升机和井下大泵停止运转。7）分 624#开关柜接地刀闸，摇手车至工作位置，合断路器。8）6 分钟后分 624#开关柜，摇手车至实验位置，验电放电后，合接地刀闸。9）拆除 624#开关负荷侧 A 相接地连线。10）拆除 612#柜的电压取样引线。11）联系南风井用户做好恢复二回路供电准备，确保该回路具备送电条件。12）分 624#开关柜接地刀闸，摇手车至工作位置，合断路器，恢复南风井二回路供电。13）恢复 638#小电流接地选线装置沟通电源。2、测试 6KV 一段1）联系南风井用户 619#停电检测、修理，要求分二回路进线开关，摇手车至实验位置，挂停电检测、修理牌。2）分地面 35/6KV 变电所内 619#开关柜，摇手车至实验位置，合接地刀闸。3）分 637#柜内沟通电源，防止消弧装置动作影响测试效果。4）用接地线把 619#开关柜负荷侧 A 相通过高阻与接地母线可靠连接。5）将 607#柜的电压互感器开口三角形电压引至测试仪器。6）通知主、副井提升机和井下大泵停止运转。7）分 619#开关柜接地刀闸，摇手车至工作位置，合断路器。8）6 分钟后分 619#开关柜，摇手车至实验位置，验电放电后，合接地刀闸。9）拆除 619#开关负荷...
