码头工程胸墙保护层厚度检测方案VIP专享

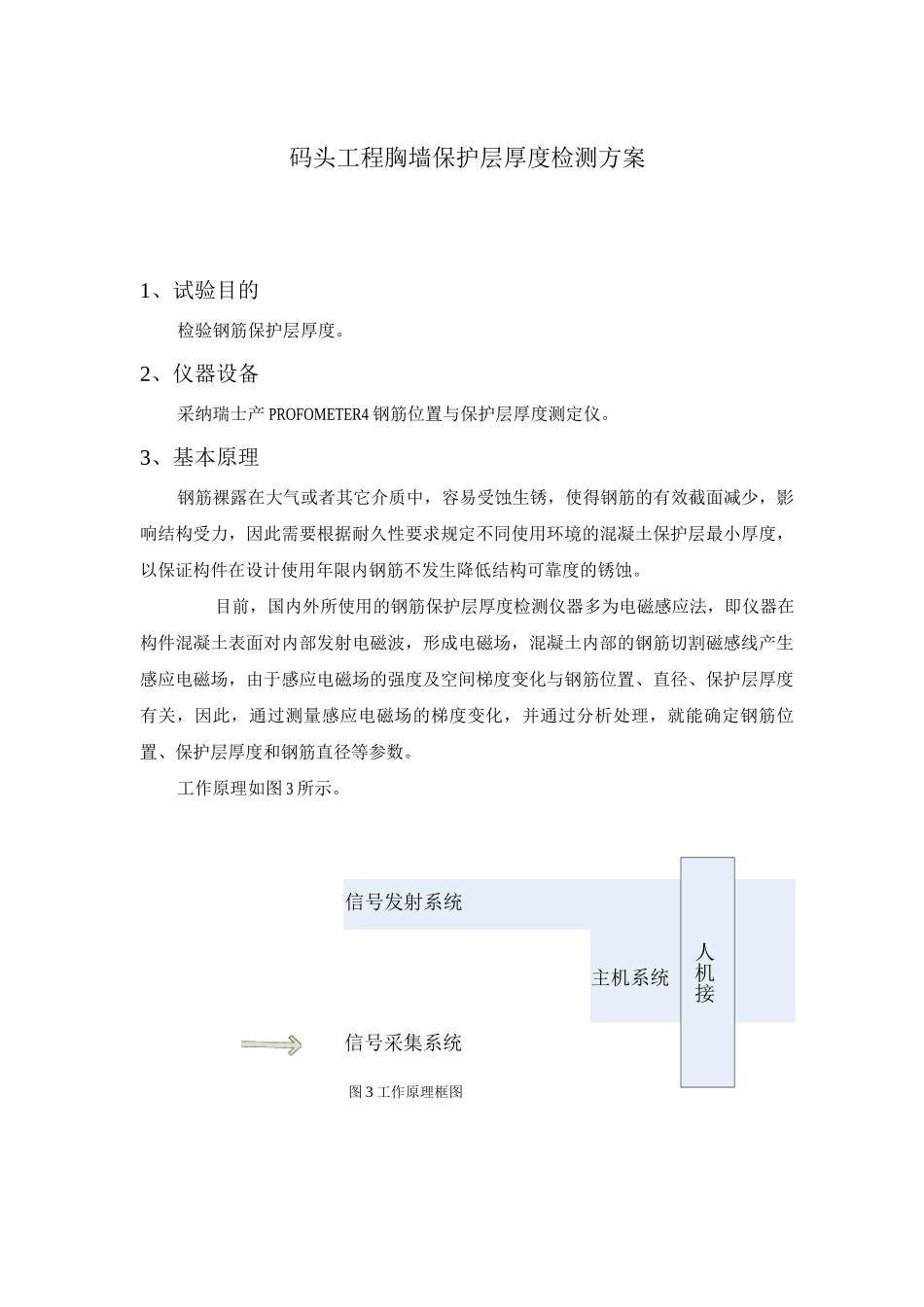

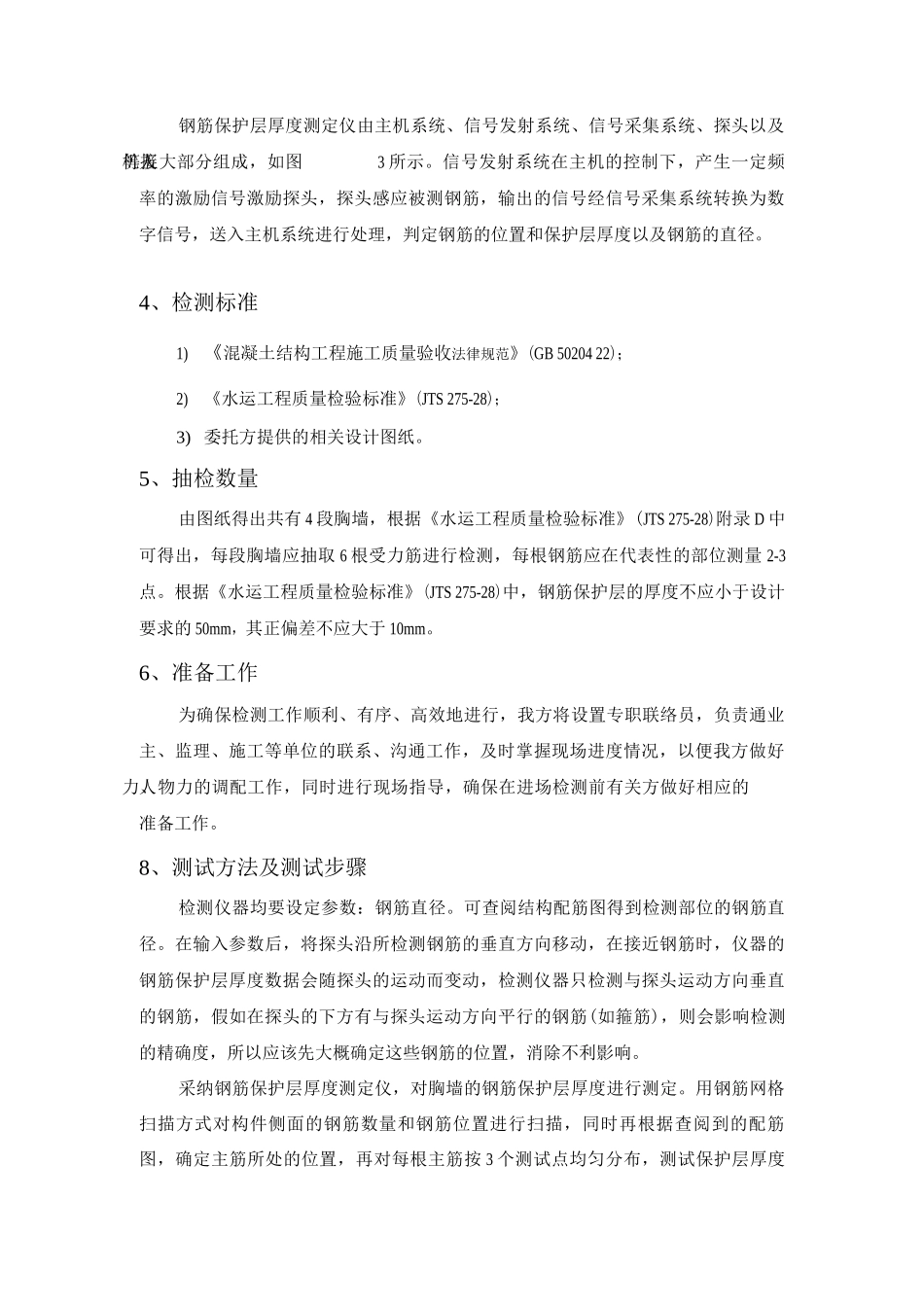

码头工程胸墙保护层厚度检测方案1、试验目的检验钢筋保护层厚度。2、仪器设备采纳瑞士产 PROFOMETER4 钢筋位置与保护层厚度测定仪。3、基本原理钢筋裸露在大气或者其它介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。目前，国内外所使用的钢筋保护层厚度检测仪器多为电磁感应法，即仪器在构件混凝土表面对内部发射电磁波，形成电磁场，混凝土内部的钢筋切割磁感线产生感应电磁场，由于感应电磁场的强度及空间梯度变化与钢筋位置、直径、保护层厚度有关，因此，通过测量感应电磁场的梯度变化，并通过分析处理，就能确定钢筋位置、保护层厚度和钢筋直径等参数。工作原理如图 3 所示。信号发射系统主机系统图 3 工作原理框图信号采集系统人机接钢筋保护层厚度测定仪由主机系统、信号发射系统、信号采集系统、探头以及人机接等五大部分组成，如图3 所示。信号发射系统在主机的控制下，产生一定频率的激励信号激励探头，探头感应被测钢筋，输出的信号经信号采集系统转换为数字信号，送入主机系统进行处理，判定钢筋的位置和保护层厚度以及钢筋的直径。4、检测标准1) 《混凝土结构工程施工质量验收法律规范》(GB 50204 22)；2)《水运工程质量检验标准》(JTS 275-28)；3) 委托方提供的相关设计图纸。5、抽检数量由图纸得出共有 4 段胸墙，根据《水运工程质量检验标准》(JTS 275-28)附录 D 中可得出，每段胸墙应抽取 6 根受力筋进行检测，每根钢筋应在代表性的部位测量 2-3点。根据《水运工程质量检验标准》(JTS 275-28)中，钢筋保护层的厚度不应小于设计要求的 50mm，其正偏差不应大于 10mm。6、准备工作为确保检测工作顺利、有序、高效地进行，我方将设置专职联络员，负责通业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配工作，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作。8、测试方法及测试步骤检测仪器均要设定参数：钢筋直径。可查阅结构配筋图得到检测部位的钢筋直径。在输入参数后，将探头沿所检测钢筋的垂直方向移动，在接近钢筋时，仪器的钢筋保护层厚度数据会随探头的运动而变动，检测仪器只检测与探头运动方向垂直的钢筋，假如在探头的下方有与探头运动方向平行的钢筋(如箍筋)，则会影响检测的精确度，所以...
