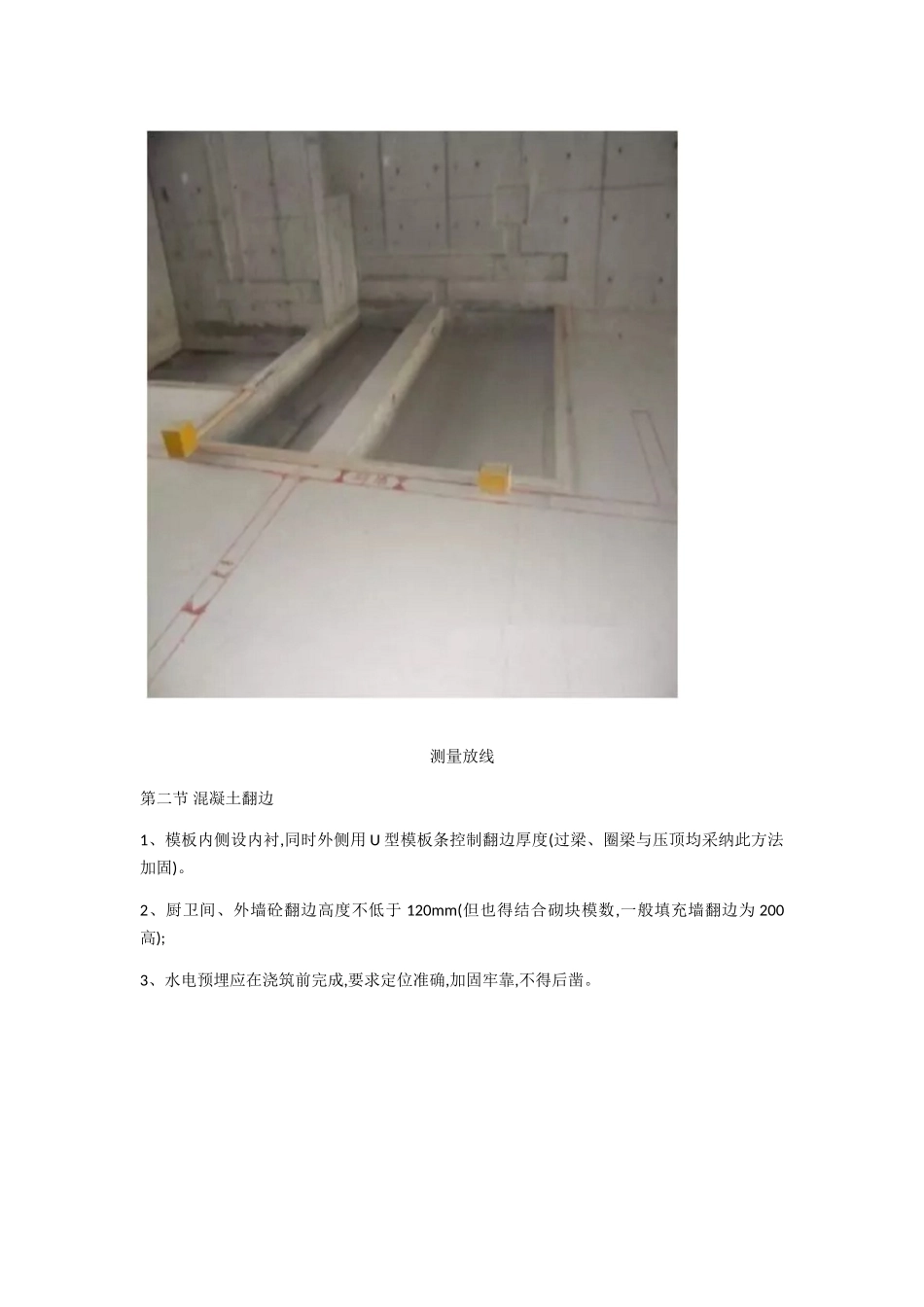

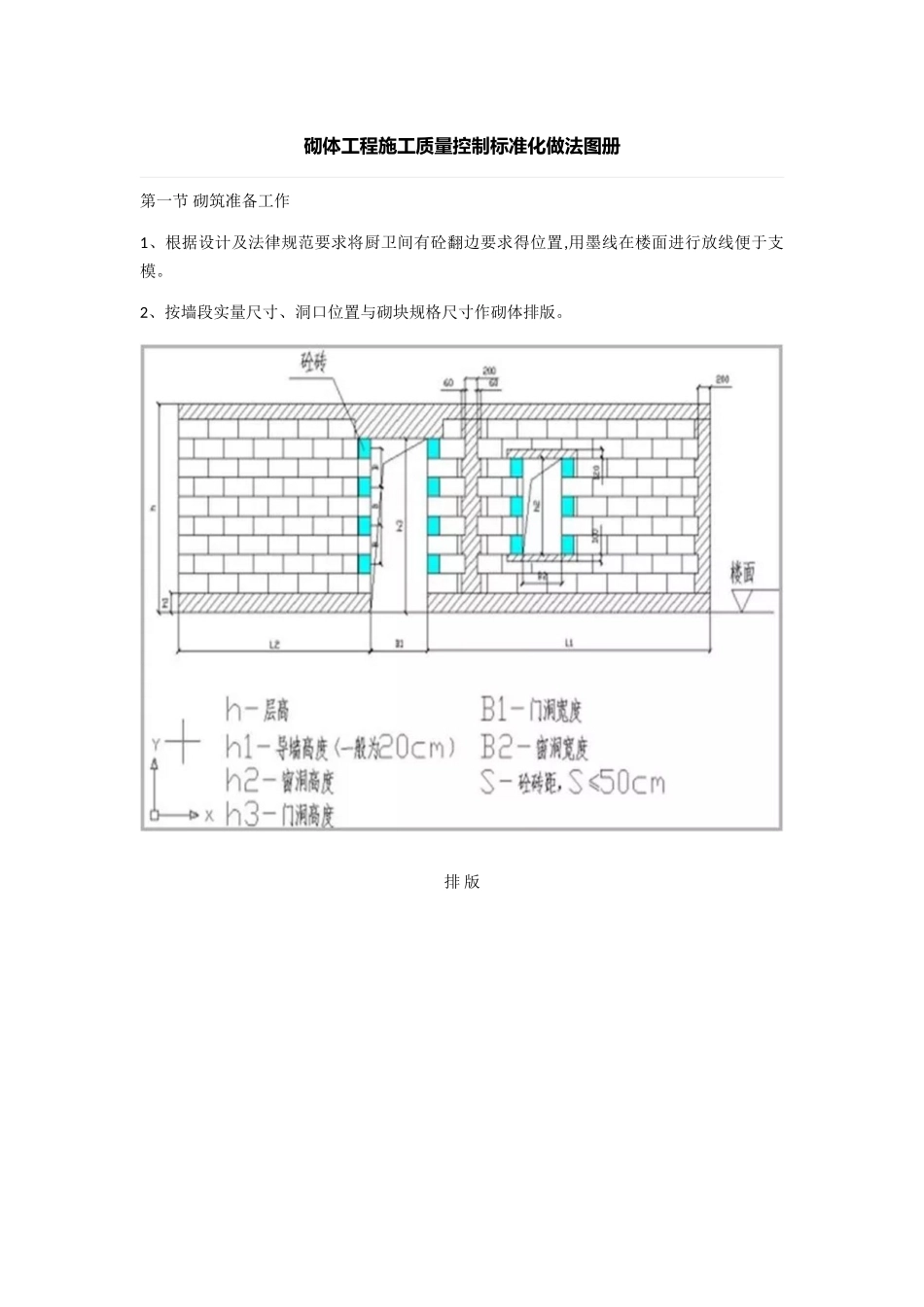

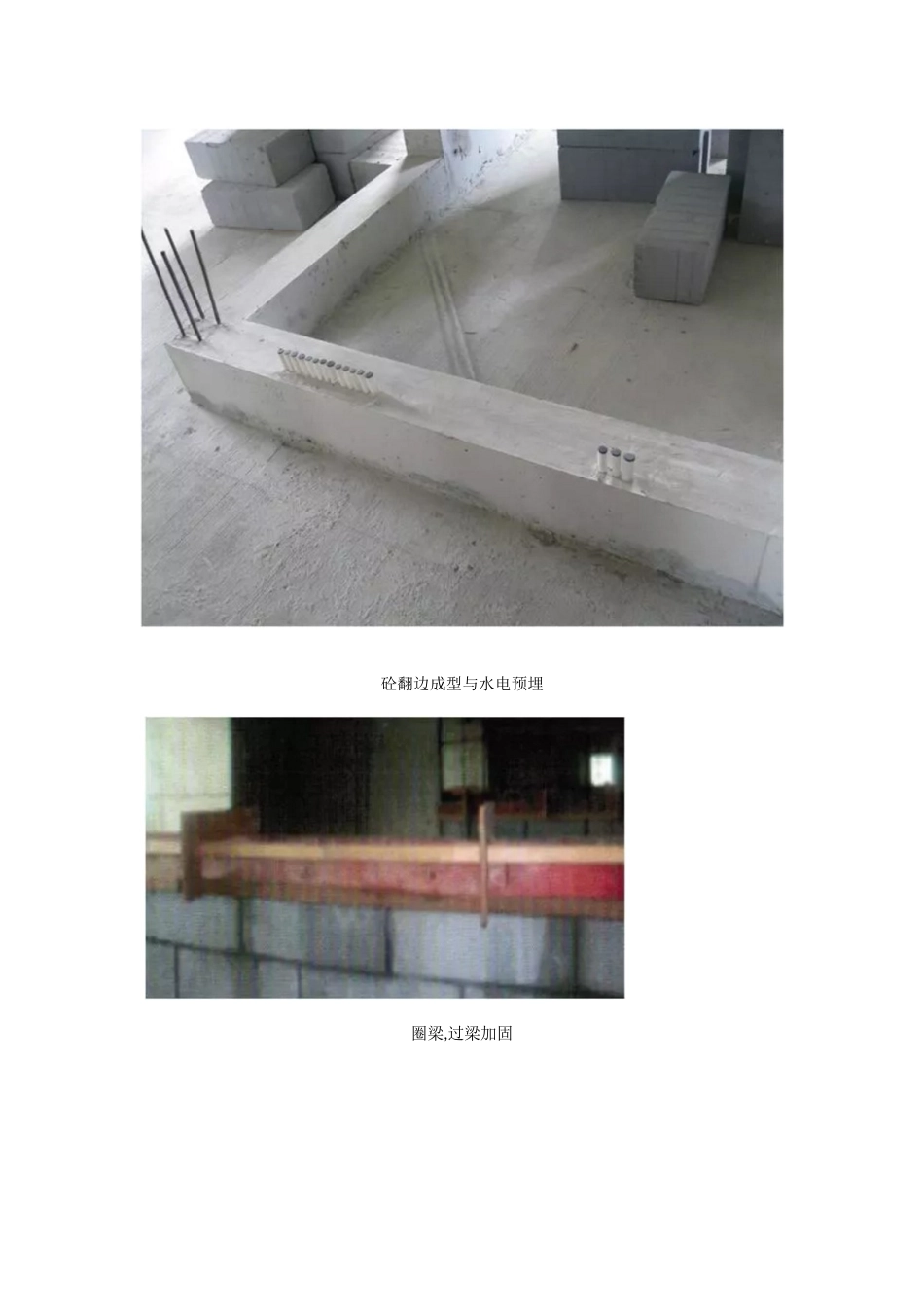

砌体工程施工质量控制标准化做法图册第一节 砌筑准备工作1、根据设计及法律规范要求将厨卫间有砼翻边要求得位置,用墨线在楼面进行放线便于支模。2、按墙段实量尺寸、洞口位置与砌块规格尺寸作砌体排版。排 版测量放线第二节 混凝土翻边1、模板内侧设内衬,同时外侧用 U 型模板条控制翻边厚度(过梁、圈梁与压顶均采纳此方法加固)。2、厨卫间、外墙砼翻边高度不低于 120mm(但也得结合砌块模数,一般填充墙翻边为 200高);3、水电预埋应在浇筑前完成,要求定位准确,加固牢靠,不得后凿。砼翻边成型与水电预埋圈梁,过梁加固翻边混凝土加固、浇筑第三节 砌筑要点1、砌筑时一定要设置皮数杆并带线,保证“上跟线,下跟棱,左右相邻要对平”。2、灰缝砂浆饱满,内墙水平与垂直灰缝饱满度均应≥80%,外墙灰缝饱满度均应 100%,砌筑墙面应横平竖直,阴阳角方正;落地灰及时回收利用,产生得垃圾随时清理归堆。3、蒸压加气砌块灰缝水平厚度为 15～20mm,其她为 8 ～ 12mm。4、蒸压加气砌块采纳切割机或专用工具切割,严禁用刀或斧砍。设置皮数杆专用切割机灰缝饱满且横平竖直第四节 构造柱与拉结钢筋1、构造柱纵向钢筋及箍筋符合设计。2、构造柱纵向钢筋顶部与底部应锚入混凝土梁或板中。3、拉结钢筋应沿砌筑全高设置,间隔满足法律规范及设计要求。拉结钢筋构造柱钢筋第五节 构造柱与拉梁1、砌体填充墙净高>4、0m 时设置拉梁(腰带);砌体填充墙长>2H 时或墙长>5m 时设构造柱,同时应满足设计要求。构造柱与拉梁(腰带)第六节 构造柱(1):马牙槎与浇筑口1、构造柱与墙体交接处留出马牙槎,马牙槎先退后进,宽度为 60mm,上下对齐。2、沿砌体马牙槎凹凸边缘贴上海绵条。3、顶部模板装成喇叭式进料口,进料口应比构造柱高出 100mm。4、浇筑砼时应把进料口也满浇,拆模后将突出得混凝土打凿掉即可。浇筑口设置留置马牙槎第六节 构造柱(2):模板加固1、构造柱模板得对拉螺杆宜设置于构造柱中,不宜在墙上打、钻孔。2、对拉螺杆距离上下各 150mm,中间距离≤600mm。构造柱模板于中部加固第七节 墙体斜顶砖1、填充墙砌至接近梁、板底时,应留一定空隙,待填充墙砌筑完并应至少间隔 7d 后,再将其补砌挤紧(斜顶滚转)。2、斜顶滚砖高度宜为 150mm,倾斜角度在 45°-60°之间,“倒八字”砌筑,顶砖砂浆饱满,防止梁底通缝得出现。填充墙顶砖(一)填充墙斜顶滚砖(二)第八节 门窗洞口1、门窗洞口过梁搁置支座长度不应小于 250mm;过梁搁置长度不够时,应进行植筋或打入膨胀螺栓再...
