砌体结构承重纵墙的承载力验算

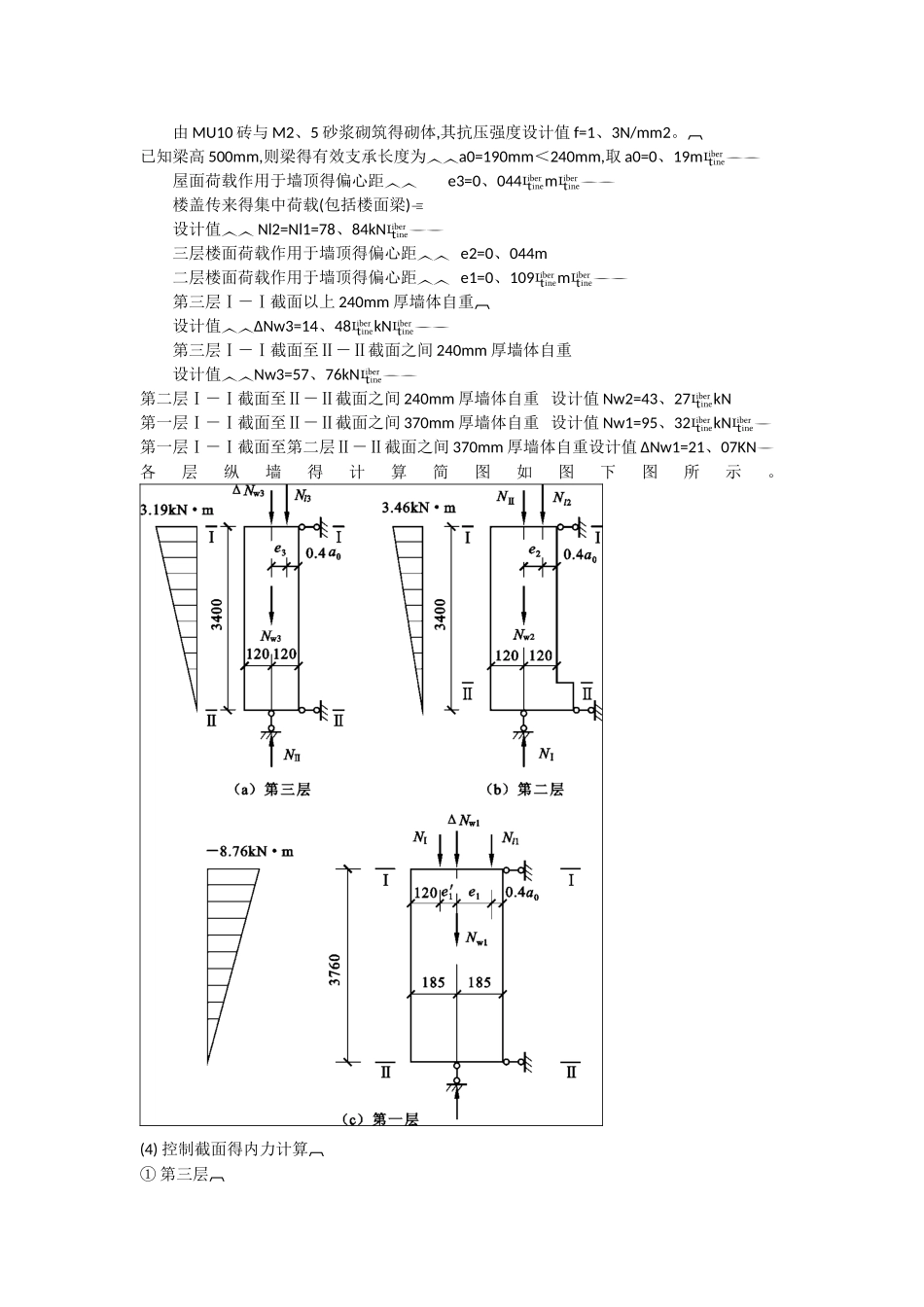

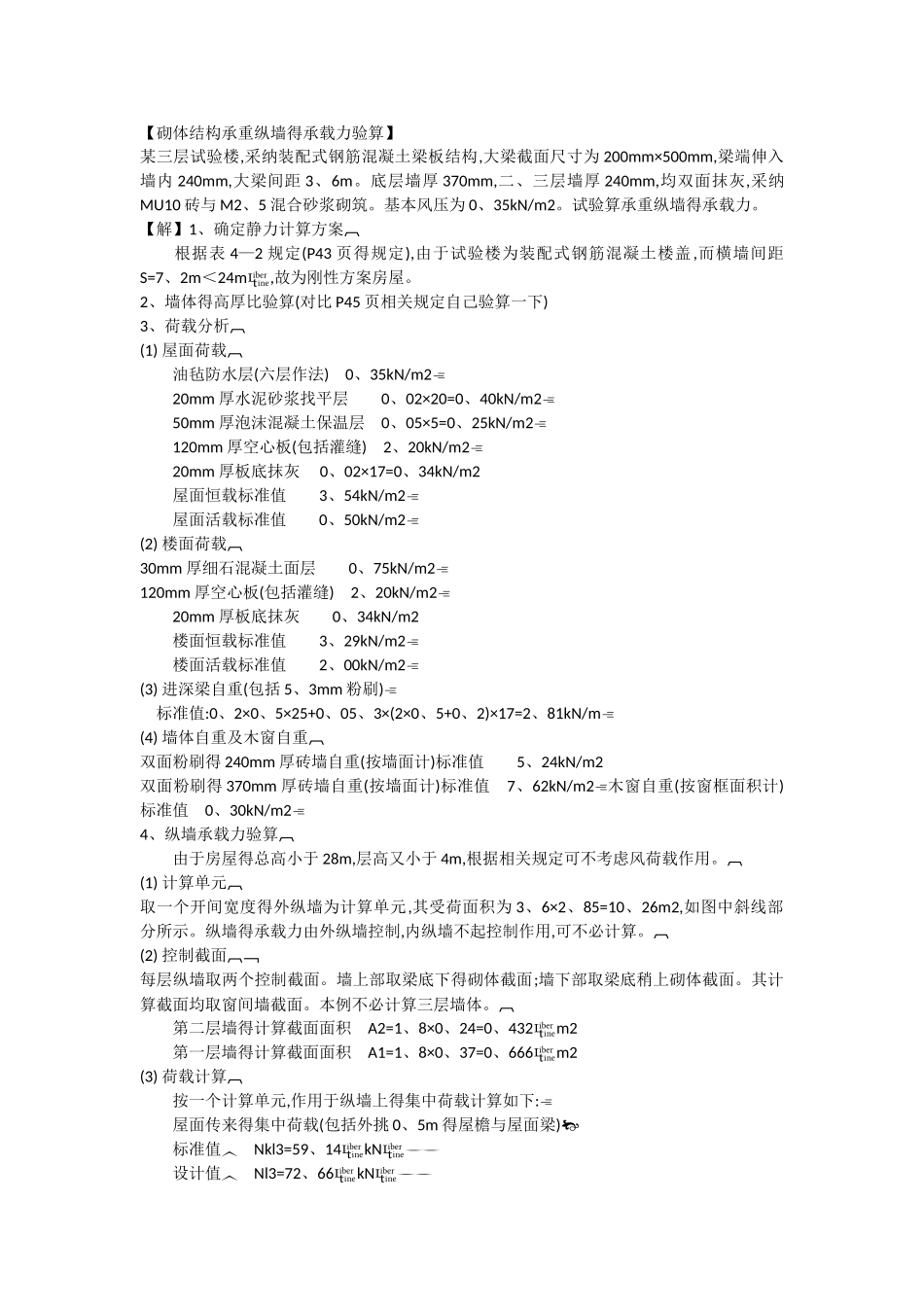

【砌体结构承重纵墙得承载力验算】某三层试验楼,采纳装配式钢筋混凝土梁板结构,大梁截面尺寸为 200mm×500mm,梁端伸入墙内 240mm,大梁间距 3、6m。底层墙厚 370mm,二、三层墙厚 240mm,均双面抹灰,采纳MU10 砖与 M2、5 混合砂浆砌筑。基本风压为 0、35kN/m2。试验算承重纵墙得承载力。 【解】1、确定静力计算方案 根据表 4—2 规定(P43 页得规定),由于试验楼为装配式钢筋混凝土楼盖,而横墙间距S=7、2m＜24m,故为刚性方案房屋。2、墙体得高厚比验算(对比 P45 页相关规定自己验算一下) 3、荷载分析(1) 屋面荷载 油毡防水层(六层作法) 0、35kN/m2 20mm 厚水泥砂浆找平层 0、02×20=0、40kN/m2 50mm 厚泡沫混凝土保温层 0、05×5=0、25kN/m2 120mm 厚空心板(包括灌缝) 2、20kN/m2 20mm 厚板底抹灰 0、02×17=0、34kN/m2 屋面恒载标准值 3、54kN/m2 屋面活载标准值 0、50kN/m2(2) 楼面荷载30mm 厚细石混凝土面层 0、75kN/m2120mm 厚空心板(包括灌缝) 2、20kN/m2 20mm 厚板底抹灰 0、34kN/m2 楼面恒载标准值 3、29kN/m2 楼面活载标准值 2、00kN/m2(3) 进深梁自重(包括 5、3mm 粉刷) 标准值:0、2×0、5×25+0、05、3×(2×0、5+0、2)×17=2、81kN/m(4) 墙体自重及木窗自重双面粉刷得 240mm 厚砖墙自重(按墙面计)标准值 5、24kN/m2双面粉刷得 370mm 厚砖墙自重(按墙面计)标准值 7、62kN/m2木窗自重(按窗框面积计)标准值 0、30kN/m24、纵墙承载力验算 由于房屋得总高小于 28m,层高又小于 4m,根据相关规定可不考虑风荷载作用。(1) 计算单元取一个开间宽度得外纵墙为计算单元,其受荷面积为 3、6×2、85=10、26m2,如图中斜线部分所示。纵墙得承载力由外纵墙控制,内纵墙不起控制作用,可不必计算。(2) 控制截面每层纵墙取两个控制截面。墙上部取梁底下得砌体截面;墙下部取梁底稍上砌体截面。其计算截面均取窗间墙截面。本例不必计算三层墙体。 第二层墙得计算截面面积 A2=1、8×0、24=0、432m2 第一层墙得计算截面面积 A1=1、8×0、37=0、666m2(3) 荷载计算 按一个计算单元,作用于纵墙上得集中荷载计算如下: 屋面传来得集中荷载(包括外挑 0、5m 得屋檐与屋面梁) 标准值 Nkl3=59、14kN 设计值 Nl3=72、66kN 由 MU10 砖与 M2、5 砂浆砌筑得砌体,其抗压强度设计值 f=1、3N/mm2。已知...
