管道工程作业指导书

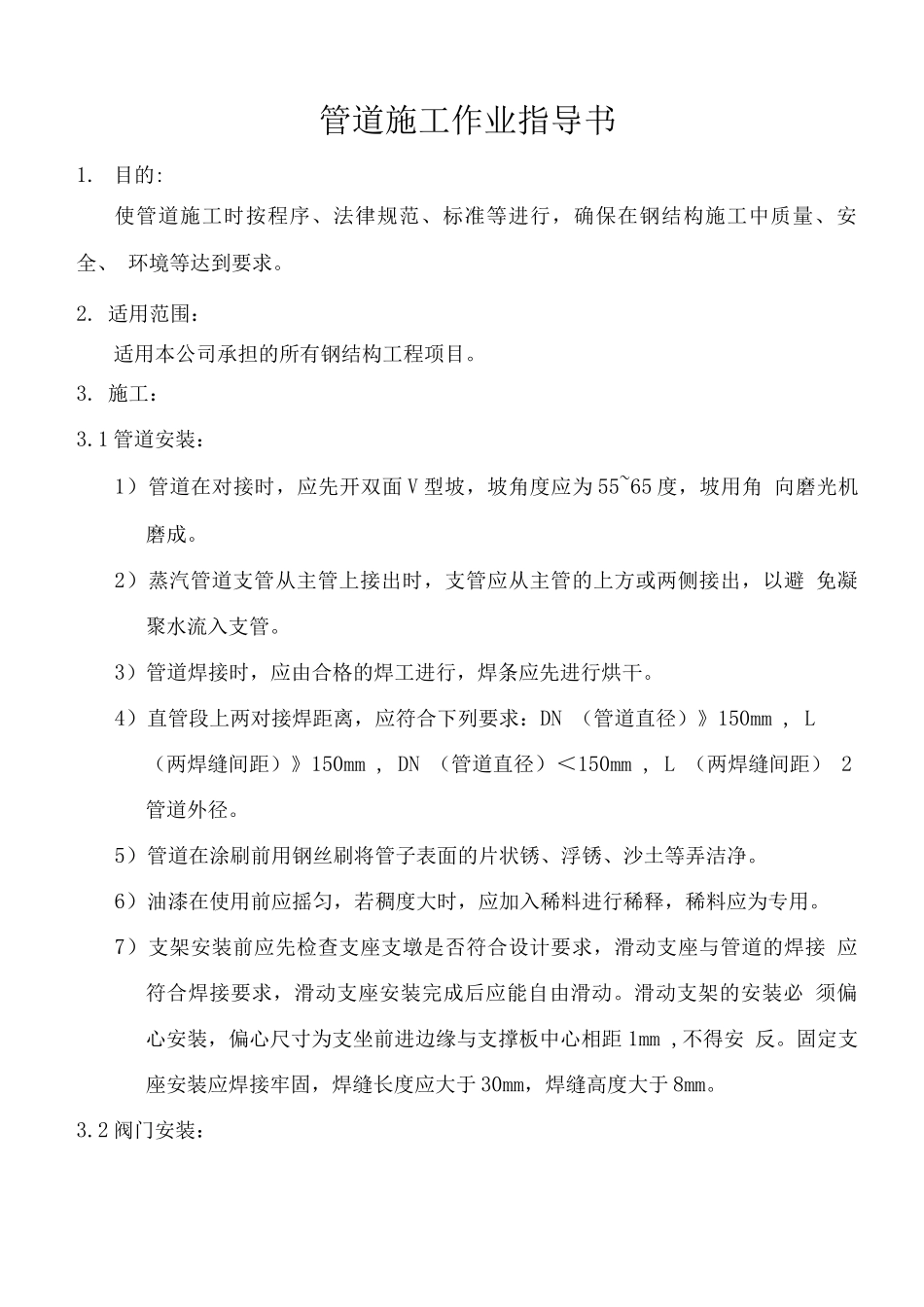

管道施工作业指导书1. 目的:使管道施工时按程序、法律规范、标准等进行，确保在钢结构施工中质量、安全、 环境等达到要求。2. 适用范围：适用本公司承担的所有钢结构工程项目。3. 施工：3.1 管道安装：1）管道在对接时，应先开双面 V 型坡，坡角度应为 55~65 度，坡用角 向磨光机磨成。2）蒸汽管道支管从主管上接出时，支管应从主管的上方或两侧接出，以避 免凝聚水流入支管。3）管道焊接时，应由合格的焊工进行，焊条应先进行烘干。4）直管段上两对接焊距离，应符合下列要求：DN （管道直径）》150mm , L （两焊缝间距）》150mm , DN （管道直径）＜150mm , L （两焊缝间距） 2管道外径。5）管道在涂刷前用钢丝刷将管子表面的片状锈、浮锈、沙土等弄洁净。6）油漆在使用前应摇匀，若稠度大时，应加入稀料进行稀释，稀料应为专用。7）支架安装前应先检查支座支墩是否符合设计要求，滑动支座与管道的焊接 应符合焊接要求，滑动支座安装完成后应能自由滑动。滑动支架的安装必 须偏心安装，偏心尺寸为支坐前进边缘与支撑板中心相距 1mm ,不得安 反。固定支座安装应焊接牢固，焊缝长度应大于 30mm，焊缝高度大于 8mm。3.2 阀门安装：1）阀门安装前，应检查填料，其压盖螺栓应留有调节裕量。2）阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方 向。3）当阀门与管道法兰或螺纹方式连接时，阀门应关闭状态下安装。4）当阀门与管道以焊接方式连接时，阀门不得关闭；焊缝底层宜采纳氩弧 焊。5）水平管道上的阀门，其阀杆及传动装置应按设计规定安装，动作应灵活。3.3 波形补偿器安装：1）安装前应先检查波纹补偿器的型号，规格及支座配置情况是否符合设计 要求。2）严禁用补偿器变形的办法来调整管道端面平行度与侧向偏移。要用调整 管道系统的方法来适应补偿器。3）安装波形补偿器应根据补偿零点温度定位。在环境温度等于补偿零点温 度时安装，补偿器可不进行预拉或预压。如安装时的环境温度高于补偿零点温 度，应预先压缩。如安装时的环境温度低于补偿零点温度，则应预先拉伸。波形补偿器的 预拉或预压，应当在平地上进行。作用力应分 2~3 次逐渐增加，尽量保证各波 节的圆周面受力均匀。拉伸或压缩量的偏差应小于 5mm。当拉伸或压缩达到要 求的数值时，应立即安装固定。4）波形补偿器内套有焊缝的一端，水平管道应迎介质流向安装，垂直管道 应置于上部。波形补偿器应与管道保持同心，不得...
