线上性价比课程讲义-知识点讲解-电工技术基础-答案版

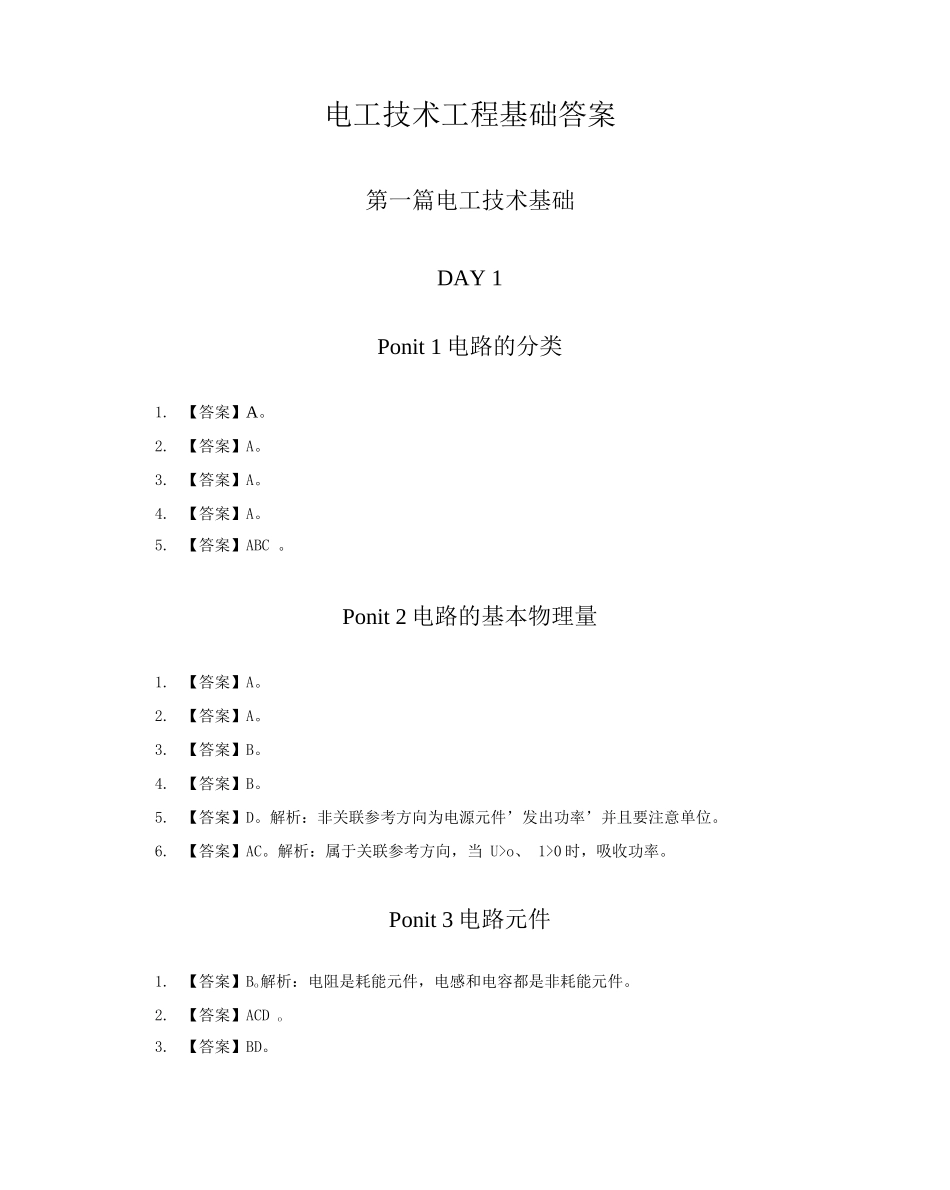

电工技术工程基础答案第一篇电工技术基础DAY 1Ponit 1 电路的分类1. 【答案】A。2. 【答案】A。3. 【答案】A。4. 【答案】A。5. 【答案】ABC 。Ponit 2 电路的基本物理量1. 【答案】A。2. 【答案】A。3. 【答案】B。4. 【答案】B。5. 【答案】D。解析：非关联参考方向为电源元件’发出功率’并且要注意单位。6. 【答案】AC。解析：属于关联参考方向，当 U>o、 1>0 时，吸收功率。Ponit 3 电路元件1. 【答案】Bo解析：电阻是耗能元件，电感和电容都是非耗能元件。2. 【答案】ACD o3. 【答案】BD。4. 【答案】B。解析：理想电压源的电压保持常量或按给定的时间函数变化，电流 与外接电路有关，由其电压和外接电路共同确定。5.【答案】A。Ponit 4 基尔霍夫定律1.【答案】B。解析：基尔霍夫定律中代数和表明与参考方向有关。2.【答案】B。3. 【答案】Do解析：根据定义可知，对于 n 个节点、b 条支路的电路，可以列出 n-1 个 KCL 方程，b-(n-l)l KVL 方程。4. 【答案】C。解析：根据定义可知，对于 n 个节点、b 条支路的电路，可以列出 n-1 个 KCL 方程，b-(n-l)l KVL 方程。DAY 2Ponit 1 电阻的等效变换1.【答案】B。2. 【答案】A。解析：若 Y 形联结与△形联结中的所有电阻均相等，则 R 3Ry。3.【答案】BCD。1 n4.【答案】C。解析：利用△形联结中所有电阻相等，则 R YR ，变换右边的△形。如下图所示，然后根据串、并联关系Req =(1+2 ) //(4+2)+2=45.【答案】Co解析：两个阻值相同的电阻并联后阻值为一 5,所以 R=10 Q o改为1.【答案】B。2. 【答案】B o解析：实际电路模型可以等效为理想电压源与电阻串联或理想电流 源与电阻并联。本题中没有理想电流源与电阻并联选项，故只有 B。3.【答案】B。4.【答案】BCD 。5.【答案】C。解析：注意参考方向串联Rz 2R20Ponit 2 电源的等效变换Ponit 2 电源的等效变换1.2.3.Ponit 3 支路电流法Ponit 3 支路电流法【答案】C。解析：如下图所示:【答案】B。【答案】ABC4. 【答案】B。解析：支路电流法不适用于支路过多的电路，并且列写的是 KCL 和 KVL 方程。5. 【答案】B。解析：独立的 KCL 方程的个数是 n-loPonit 4 网孔电流法1. 【答案】B o2. 【答案】B。3. 【答案】ABC 。解析：网孔电流法自动满足 KCL。4. 【答案】AO5. 【答案】B。解析：对于 n 个节点、b 个支路的平面电路， 网孔电流数为(b-n...
