组装链条炉排蒸汽锅炉安装施工方案VIP专享

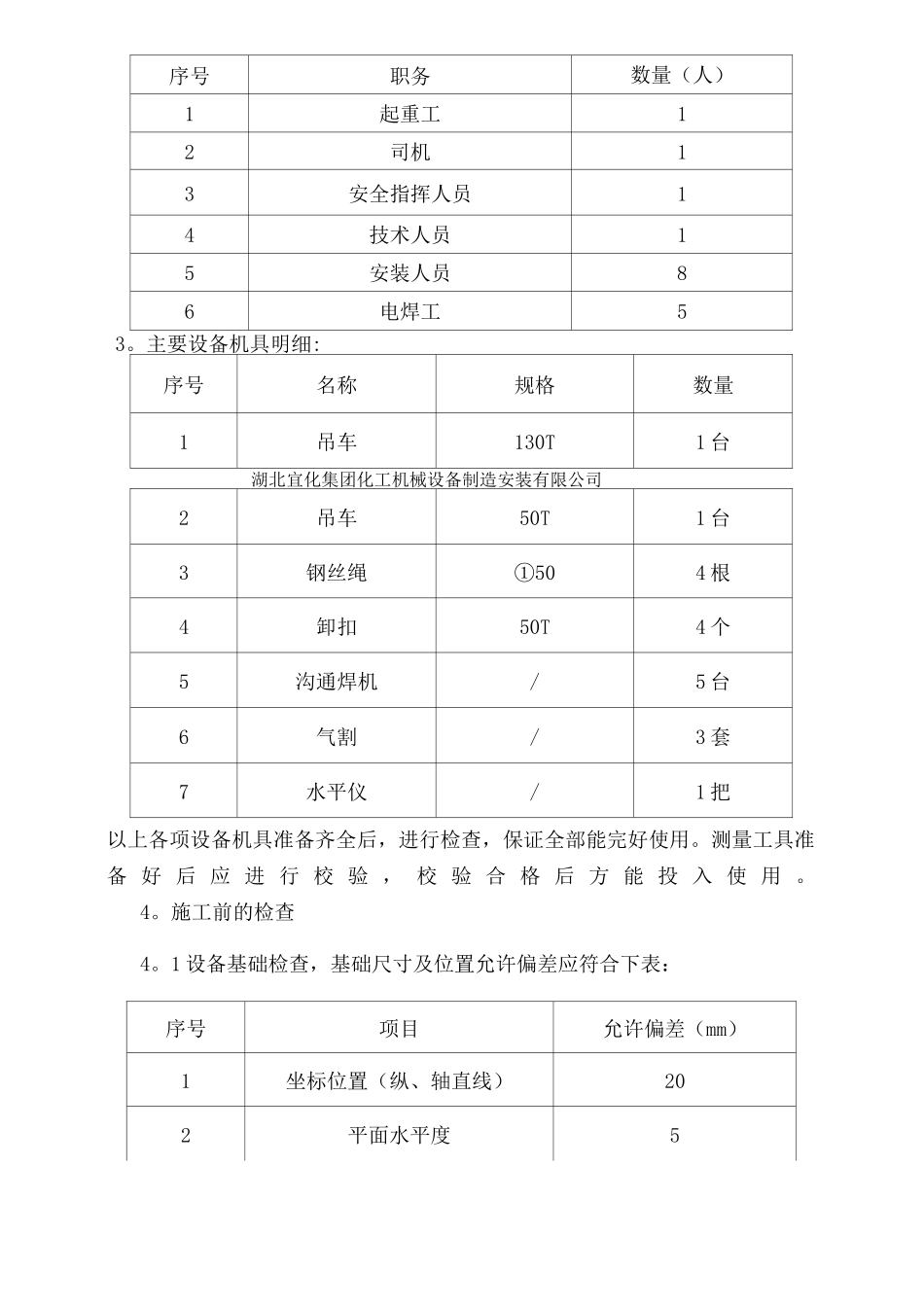

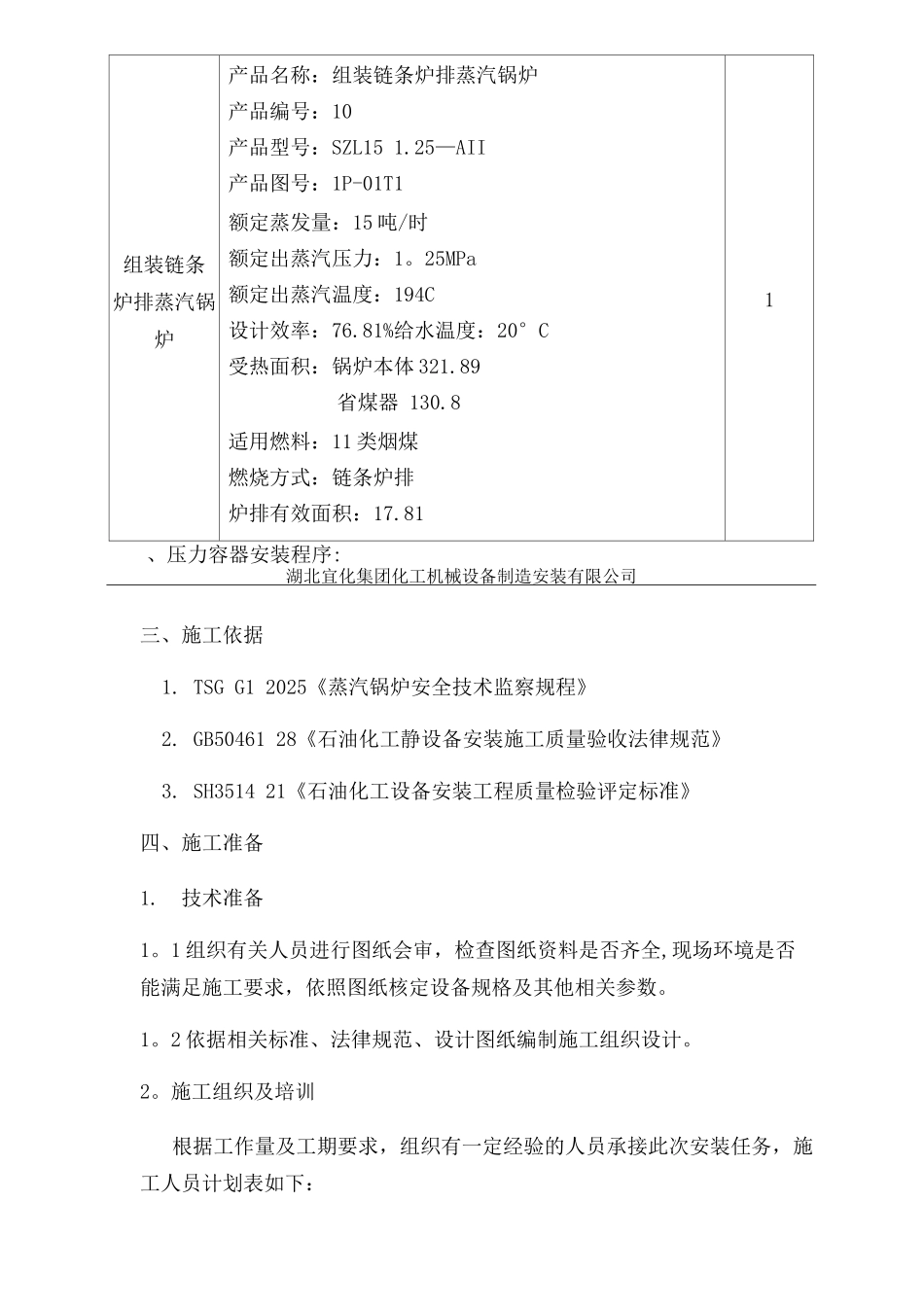

湖北宜化集团化工机械设备制造安装有限公司组装链条炉排蒸汽锅炉安装施工方案编制：张慧平审核：审批：编制日期：2025 年 4 月湖北宜化集团化工机械设备制造安装有限公司一、安装设备参数:名称规格参数数量（台）组装链条炉排蒸汽锅炉产品名称：组装链条炉排蒸汽锅炉产品编号：10产品型号：SZL15 1.25—AII产品图号：1P-01T1额定蒸发量：15 吨/时额定出蒸汽压力：1。25MPa额定出蒸汽温度：194C设计效率：76.81%给水温度：20°C受热面积：锅炉本体 321.89省煤器 130.8适用燃料：11 类烟煤燃烧方式：链条炉排炉排有效面积：17.811、压力容器安装程序:湖北宜化集团化工机械设备制造安装有限公司三、施工依据1. TSG G1 2025《蒸汽锅炉安全技术监察规程》2. GB50461 28《石油化工静设备安装施工质量验收法律规范》3. SH3514 21《石油化工设备安装工程质量检验评定标准》四、施工准备1.技术准备1。1 组织有关人员进行图纸会审，检查图纸资料是否齐全,现场环境是否能满足施工要求，依照图纸核定设备规格及其他相关参数。1。2 依据相关标准、法律规范、设计图纸编制施工组织设计。2。施工组织及培训根据工作量及工期要求，组织有一定经验的人员承接此次安装任务，施工人员计划表如下：序号职务数量（人）1起重工12司机13安全指挥人员14技术人员15安装人员86电焊工53。主要设备机具明细:序号名称规格数量1吊车130T1 台湖北宜化集团化工机械设备制造安装有限公司2吊车50T1 台3钢丝绳①504 根4卸扣50T4 个5沟通焊机/5 台6气割/3 套7水平仪/1 把以上各项设备机具准备齐全后，进行检查，保证全部能完好使用。测量工具准备 好 后 应 进 行 校 验 ， 校 验 合 格 后 方 能 投 入 使 用 。4。施工前的检查4。1 设备基础检查，基础尺寸及位置允许偏差应符合下表：序号项目允许偏差（mm）1坐标位置（纵、轴直线）202平面水平度53垂直度54。2 待安装的压力容器检查，检查内容：（1）设备与现场基础位置是否相对应。（2）设备人孔、管方位是否与图纸相对应。（3）设备表面有无损伤、产品铭牌是否完好、铭牌上所写的相关数据是否与设备相对应。（4）设备内有无杂物。五、设备吊装湖北宜化集团化工机械设备制造安装有限公司1、吊装前准备将设备预安装区域杂物清理洁净，拆除设备上蒸汽出组合件和原设备平台，保证留有足够的空间满足安装条件，并且考虑将来设备拆装、维修施工的需要.2、根据设计图纸与现场情况对设备管方位...
