结构实体检测方案VIP专享

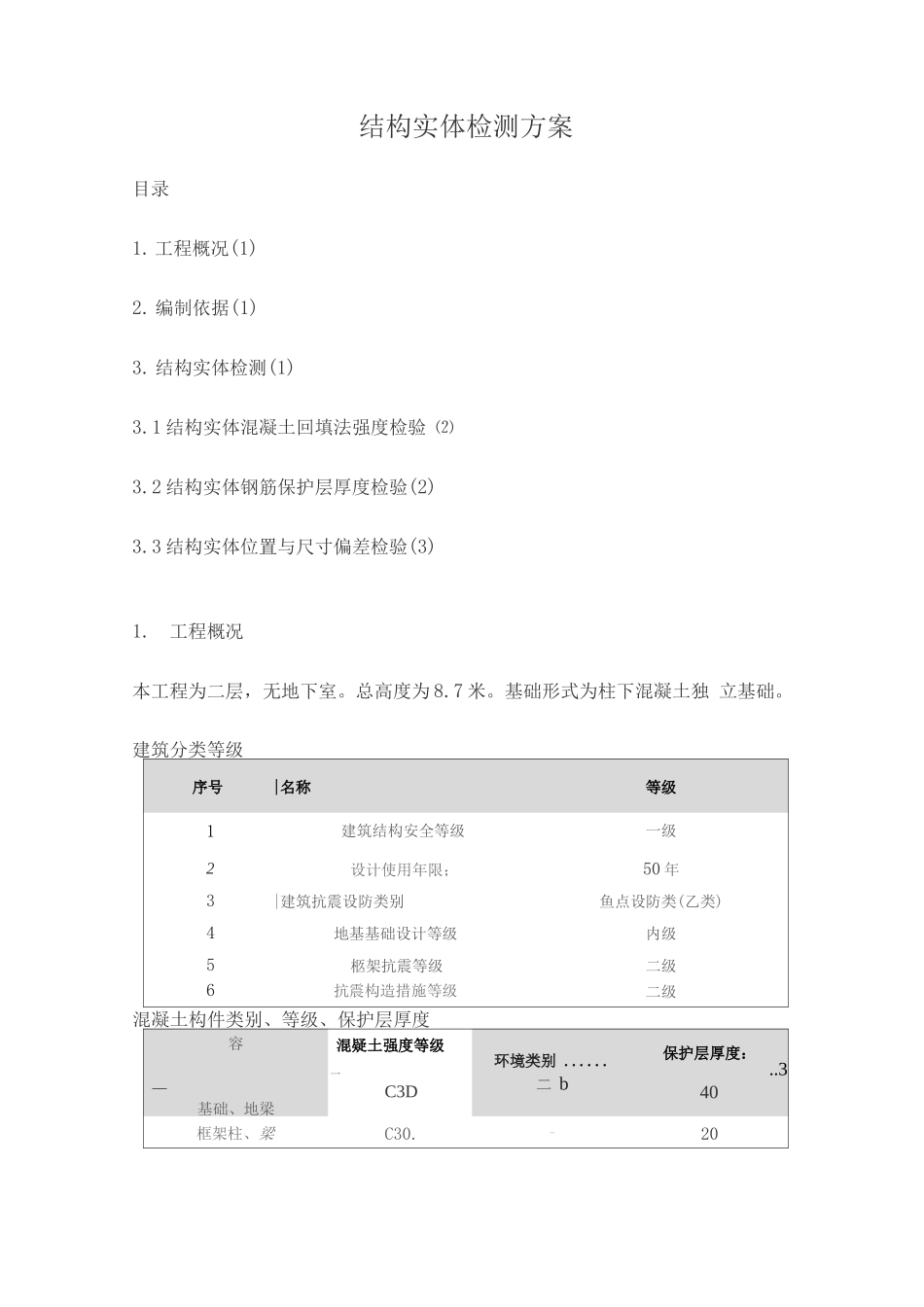

结构实体检测方案目录1. 工程概况(1)2. 编制依据(1)3. 结构实体检测(1)3.1 结构实体混凝土回填法强度检验 ⑵3.2 结构实体钢筋保护层厚度检验(2)3.3 结构实体位置与尺寸偏差检验(3)1.工程概况本工程为二层，无地下室。总高度为 8.7 米。基础形式为柱下混凝土独 立基础。建筑分类等级序号|名称等级1建筑结构安全等级一级2设计使用年限；50 年3|建筑抗震设防类别鱼点设防类(乙类)4地基基础设计等级内级5柩架抗震等级二级6抗震构造措施等级二级混凝土构件类别、等级、保护层厚度容 —基础、地梁混疑土强度等级一C3D环境类别 ......二 b保护层厚度：..340框架柱、梁C30.-20极C30一15雨棚、糖处梁〔板)C33 b35 (25)2.编制依据《建筑工程施工质量验收统一标准》(GB503-2025 )《混凝土结构工程质量验收法律规范》(GB50204-2025)《混凝土强度检验评定标准》(GB50107-2025 )《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2025)《混凝土质量控制标准》(GB50164-2025 )3.结构实体检测对涉及混凝土结构安全的重要部位应进行结构实体检测。结构实体检测 应在监理工程师(建设单位项目专业负责人)见证下，由施工单位组织 实施，承担结构实体检验的实验室应具有相应的资质。结构实体检验的内容应包括：混凝土强度(同条件试块强度、回弹强度)、 钢筋保护层厚度、结构实测实量。3.1 结构实体混凝土回填法强度检验同一混凝土强度等级的柱、梁、板，抽取构件最小数量应符合下表规定，并应均匀分布；构件总数量最小抽样数量20 以下全数20-15020151-28026281-540501-12641201-321不宜抽取截面高度小于 3mm 的梁和边长小于 3mm 的柱；每个构件应按现行行业标准《回弹法检测混凝土抗压强度技术规程》对 单个构件检测选取不少于 5 个测区进行回弹，楼板构件的回弹应在板底 进行。3.2 结构实体钢筋保护层厚度检验钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：钢筋保护层厚度检验的结构部位，应由监理、施工等各方根据结构构件 的重要性共同选定；对悬挑构件之外的梁类、板类构件，应各抽取构件数量的 2%且不少于 5 个构件进行检验；对悬挑梁，应抽取构件数量的 5%且不少于 10 个构件进行检验；当悬 挑梁数量少于 10 个时，应全数检验； 对悬挑板，应抽取构件数量的 10%且不少于 20 个构件进行检验；当悬 挑板数量少于 20 个时，应全数检验。梁类构件应对全部纵向受力钢筋的保护层厚度进行检验；板类构件应抽...
