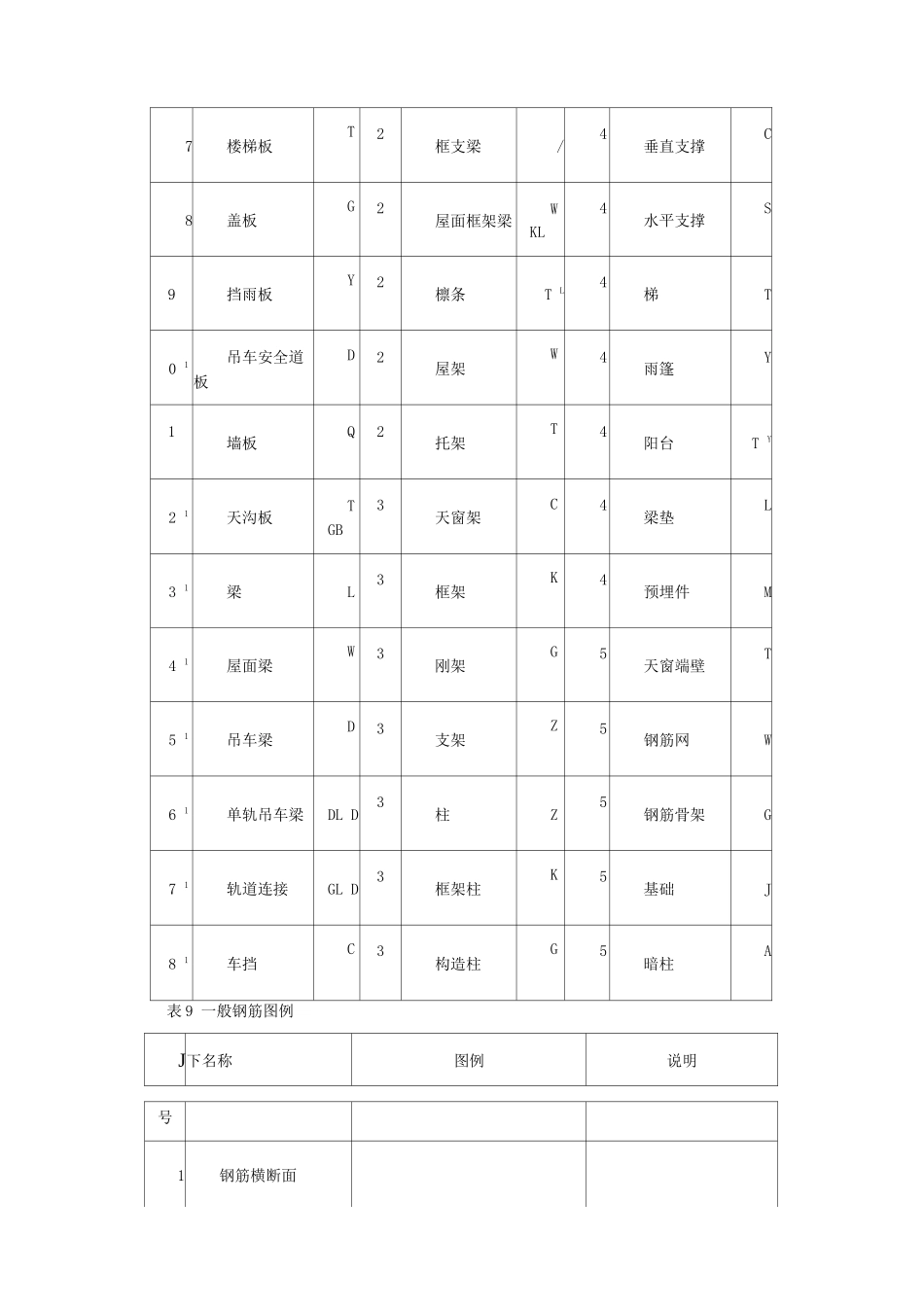

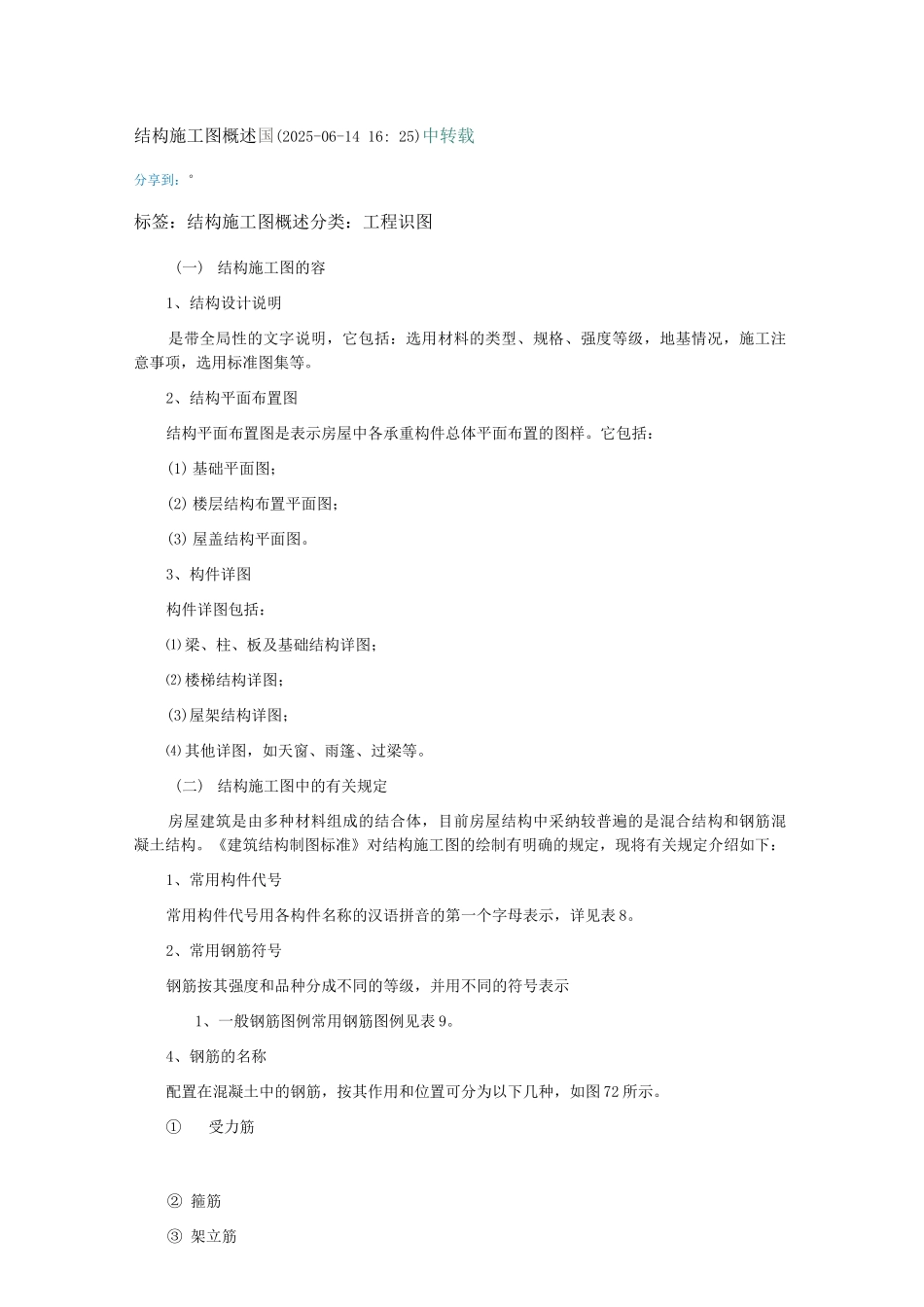

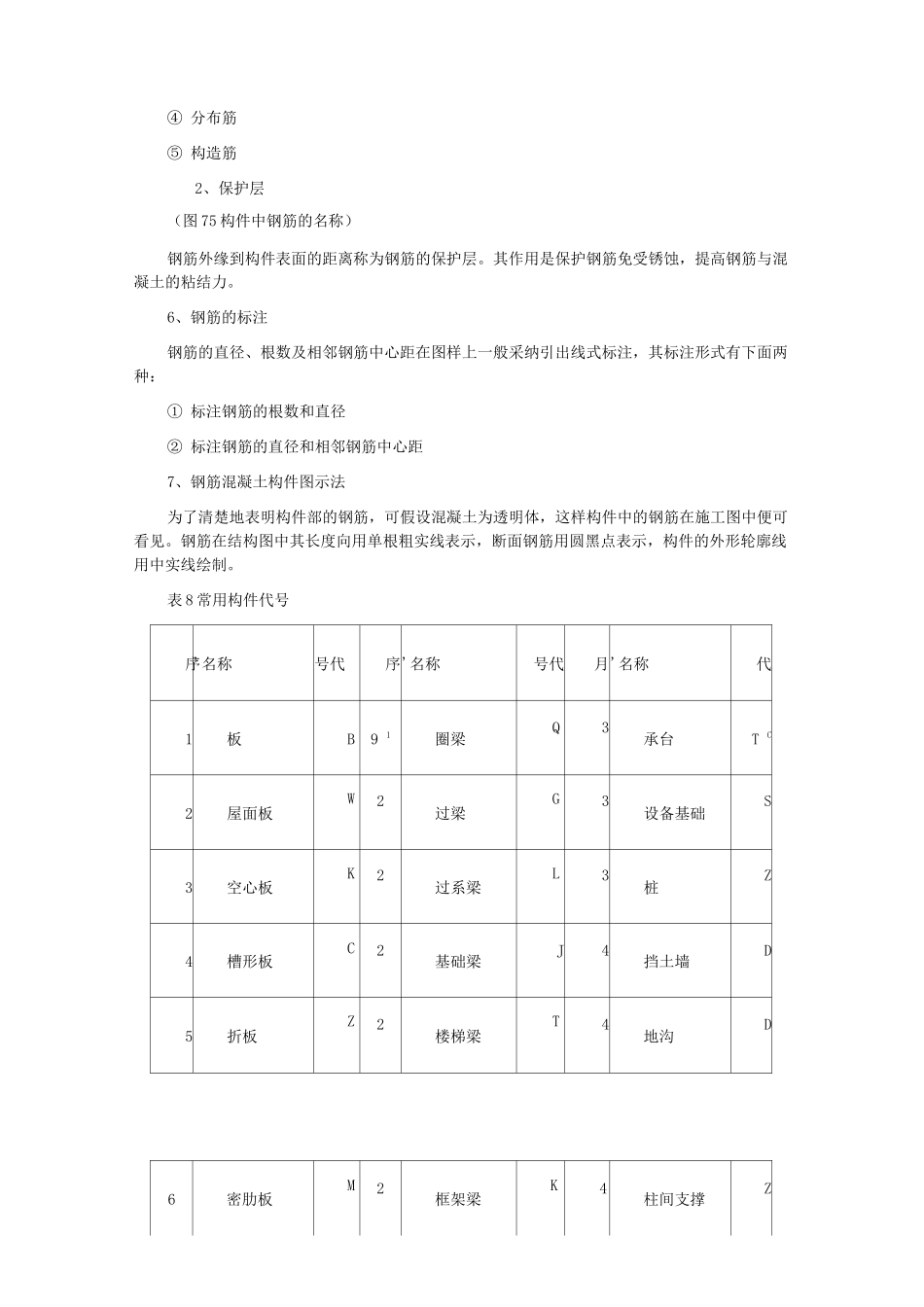

结构施工图概述国(2025-06-14 16: 25)中转载分享到：°标签：结构施工图概述分类：工程识图(一) 结构施工图的容1、结构设计说明是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。2、结构平面布置图结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：(1) 基础平面图；(2) 楼层结构布置平面图；(3) 屋盖结构平面图。3、构件详图构件详图包括：⑴ 梁、柱、板及基础结构详图；⑵ 楼梯结构详图；(3)屋架结构详图；⑷ 其他详图，如天窗、雨篷、过梁等。(二) 结构施工图中的有关规定房屋建筑是由多种材料组成的结合体，目前房屋结构中采纳较普遍的是混合结构和钢筋混凝土结构。《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：1、常用构件代号常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表 8。2、常用钢筋符号钢筋按其强度和品种分成不同的等级，并用不同的符号表示1、一般钢筋图例常用钢筋图例见表 9。4、钢筋的名称配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图 72 所示。①受力筋② 箍筋③ 架立筋④ 分布筋⑤ 构造筋2、保护层（图 75 构件中钢筋的名称）钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。6、钢筋的标注钢筋的直径、根数及相邻钢筋中心距在图样上一般采纳引出线式标注，其标注形式有下面两种：① 标注钢筋的根数和直径② 标注钢筋的直径和相邻钢筋中心距7、钢筋混凝土构件图示法为了清楚地表明构件部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。表 8 常用构件代号序'名称号代序'名称号代月'名称代1板B9 1圈梁Q3承台T C2屋面板W2过梁G3设备基础S3空心板K2过系梁L3桩Z4槽形板C2基础梁J4挡土墙D5折板Z2楼梯梁T4地沟D6密肋板M2框架梁K4柱间支撑Z7楼梯板T2框支梁/4垂直支撑C8盖板G2屋面框架梁WKL4水平支撑S9挡雨板Y2檩条T L4梯T0 1吊车安全道板D2屋架W4雨篷Y1墙板Q2托架T4阳台T Y2 1天沟板TGB3天窗架C4梁垫L3 1梁L3框架K4预埋件M4 1屋面梁W3刚架G5天窗端壁T5 1吊车梁D3支架Z5钢筋网W6 1单轨吊车梁DL D3柱Z5钢筋骨架G7 1轨道连接GL D3框架柱K5基础J8 1车挡C3构造柱G5暗柱A表 9 一般钢筋图...
