结构设计总说明

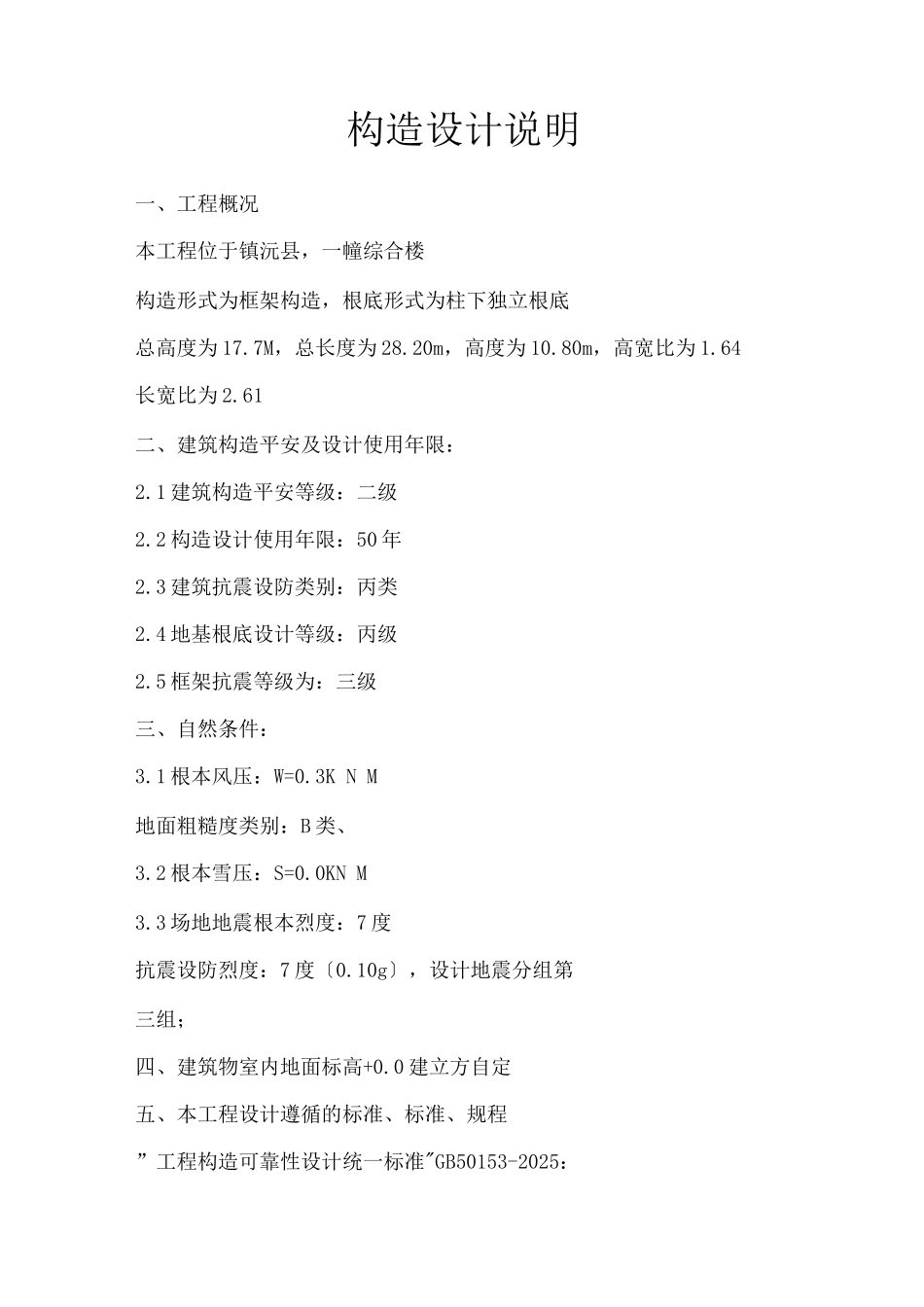

构造设计说明一、工程概况本工程位于镇沅县，一幢综合楼构造形式为框架构造，根底形式为柱下独立根底总高度为 17.7M，总长度为 28.20m，高度为 10.80m，高宽比为 1.64长宽比为 2.61二、建筑构造平安及设计使用年限：2.1 建筑构造平安等级：二级2.2 构造设计使用年限：50 年2.3 建筑抗震设防类别：丙类2.4 地基根底设计等级：丙级2.5 框架抗震等级为：三级三、自然条件：3.1 根本风压：W=0.3K N M地面粗糙度类别：B 类、3.2 根本雪压：S=0.0KN M3.3 场地地震根本烈度：7 度抗震设防烈度：7 度〔0.10g〕，设计地震分组第三组；四、建筑物室内地面标高+0.0 建立方自定五、本工程设计遵循的标准、标准、规程”工程构造可靠性设计统一标准"GB50153-2025：”建筑工程抗震设防分类标准"GB50223 —2025”建筑抗震设防计标准"GB511 —2025”建筑构造荷载标准.”GB509—21 （26 年版）”混泥土构造设计标准"GB510 —2025”建筑地基根底设计标准"GB507 —2025”建筑桩基技术标准"JGJ94—2025”高层建筑混泥土构造技术规程"JGJ3—2025本规程按现行国家设计标准进展，施工时应除应遵守本说明及各设计图纸说明外，尚应严格执行国家及工程所在地的有关标准或规程。六、设计计算程序6.1 整体构造分析;中建科院编制的建筑构造空间有限元分析与计算软件 Winodows2025 版 SATWE —86.2 根底计算：中建科院编制的根底工程计算辅助设计软件一 JCCAD七、设计采纳的均布活荷载标准值楼梯间及阳台：2.5KN不上人屋面：0.5KN，上人屋面、其余房间：2.0KN大型设备按实际荷载值取用，其他房间活荷载标准值均不得大于各设计图纸中的要求。七、构造主要材料：8.1 混泥土强度等级：构造柱、圈梁及零星构件为 C25;其余详见表8—1柱子混泥土强度等级高于楼层梁板时，梁柱节点处的混泥土按以下原则处理〔1〕以混泥土强度等级 5N mm 为一级，凡柱子混泥土强度高于梁板混泥土强度等级不超过一级者，梁柱节点处的混泥土，可随梁板一同浇注。〔2〕柱子混泥土强度高于梁板混泥土强度不大于二级，而柱子四周皆有现浇框架梁者，梁柱节点处的混泥土可随梁板一同浇注。(3)当不符合上面亮条规定时，梁柱节点处的混泥土应按柱子混泥土强度等级单独浇注如图 8 — 1，在混泥土初凝前即浇注梁板混凝土，并加强混凝土的振捣和养护。外加剂：所有混凝土的外加剂要求在施工前做相容性试验及配合比试验，试验结果符合强度要求方可施工；外加剂的使用应按”混...
