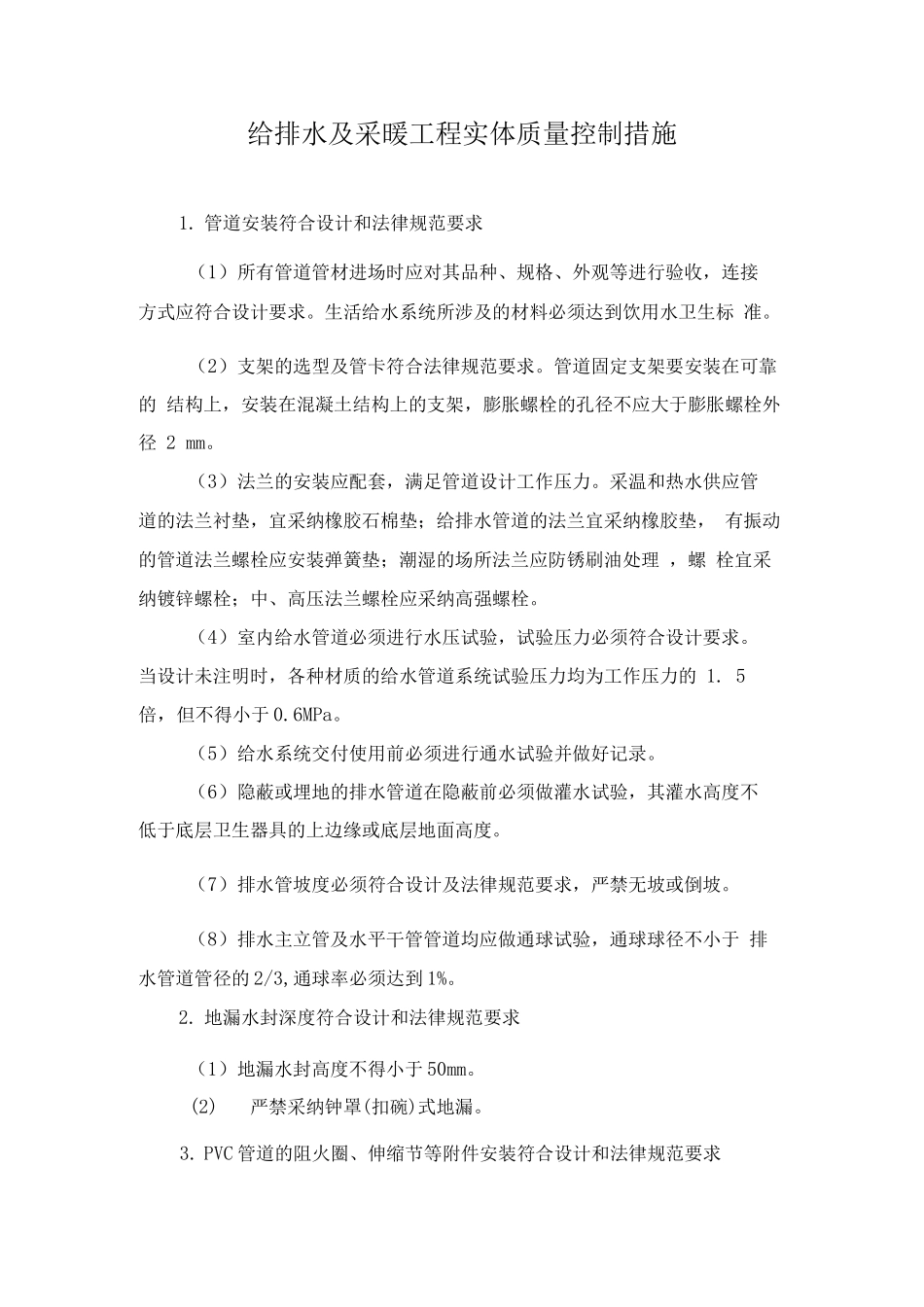

给排水及采暖工程实体质量控制措施1. 管道安装符合设计和法律规范要求（1）所有管道管材进场时应对其品种、规格、外观等进行验收，连接 方式应符合设计要求。生活给水系统所涉及的材料必须达到饮用水卫生标 准。（2）支架的选型及管卡符合法律规范要求。管道固定支架要安装在可靠的 结构上，安装在混凝土结构上的支架，膨胀螺栓的孔径不应大于膨胀螺栓外 径 2 mm。（3）法兰的安装应配套，满足管道设计工作压力。采温和热水供应管 道的法兰衬垫，宜采纳橡胶石棉垫；给排水管道的法兰宜采纳橡胶垫， 有振动的管道法兰螺栓应安装弹簧垫；潮湿的场所法兰应防锈刷油处理 ，螺 栓宜采纳镀锌螺栓；中、高压法兰螺栓应采纳高强螺栓。（4）室内给水管道必须进行水压试验，试验压力必须符合设计要求。 当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的 1. 5倍，但不得小于 0.6MPa。（5）给水系统交付使用前必须进行通水试验并做好记录。（6）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度不 低于底层卫生器具的上边缘或底层地面高度。（7）排水管坡度必须符合设计及法律规范要求，严禁无坡或倒坡。（8）排水主立管及水平干管管道均应做通球试验，通球球径不小于 排水管道管径的 2/3,通球率必须达到 1%。2. 地漏水封深度符合设计和法律规范要求（1）地漏水封高度不得小于 50mm。(2)严禁采纳钟罩(扣碗)式地漏。3. PVC 管道的阻火圈、伸缩节等附件安装符合设计和法律规范要求(1)塑料排水管道应根据其管道的伸缩量设置伸缩节，伸缩节宜设置 在汇合配件处。排水横管应设置专用伸缩节。如设计无要求时，伸缩节 间距不得大于 4m。(2)当建筑塑料排水管穿越楼层、防火墙、管道井井壁时，应根据建 筑物性质、管径和设置条件以及穿越部位防火等级等要求设置阻火装置 O4. 管道穿越楼板、墙体时的处理符合设计和法律规范要求(1)地下室或地下构筑物外墙有管道穿过的，应实行防水措施。对有 严格防水要求的建筑物，必须采纳柔性防水套管。(2) 管道穿过墙壁和楼板，应设置金属或塑料套管。(3)安装在楼板内的套管，其顶部应高出装饰地面 20mm ;安装在卫生 间及厨房内的套管，其顶部应高出装饰地面 50mm，底部应与楼板底面相 平；安装在墙壁内的套管其两端与饰面相平。(4)穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填 实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端 面应光滑...
