给排水安装施工组织设计

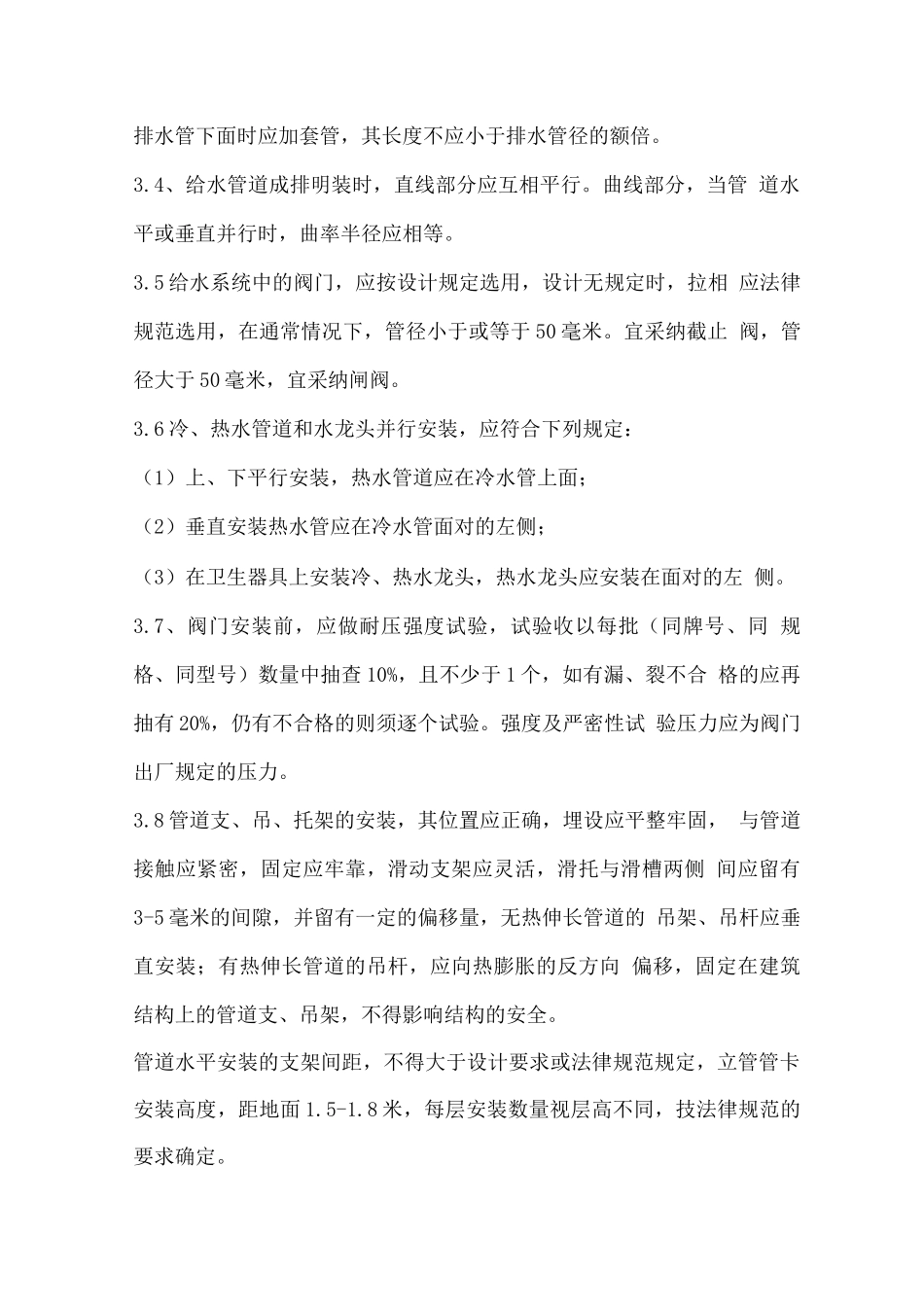

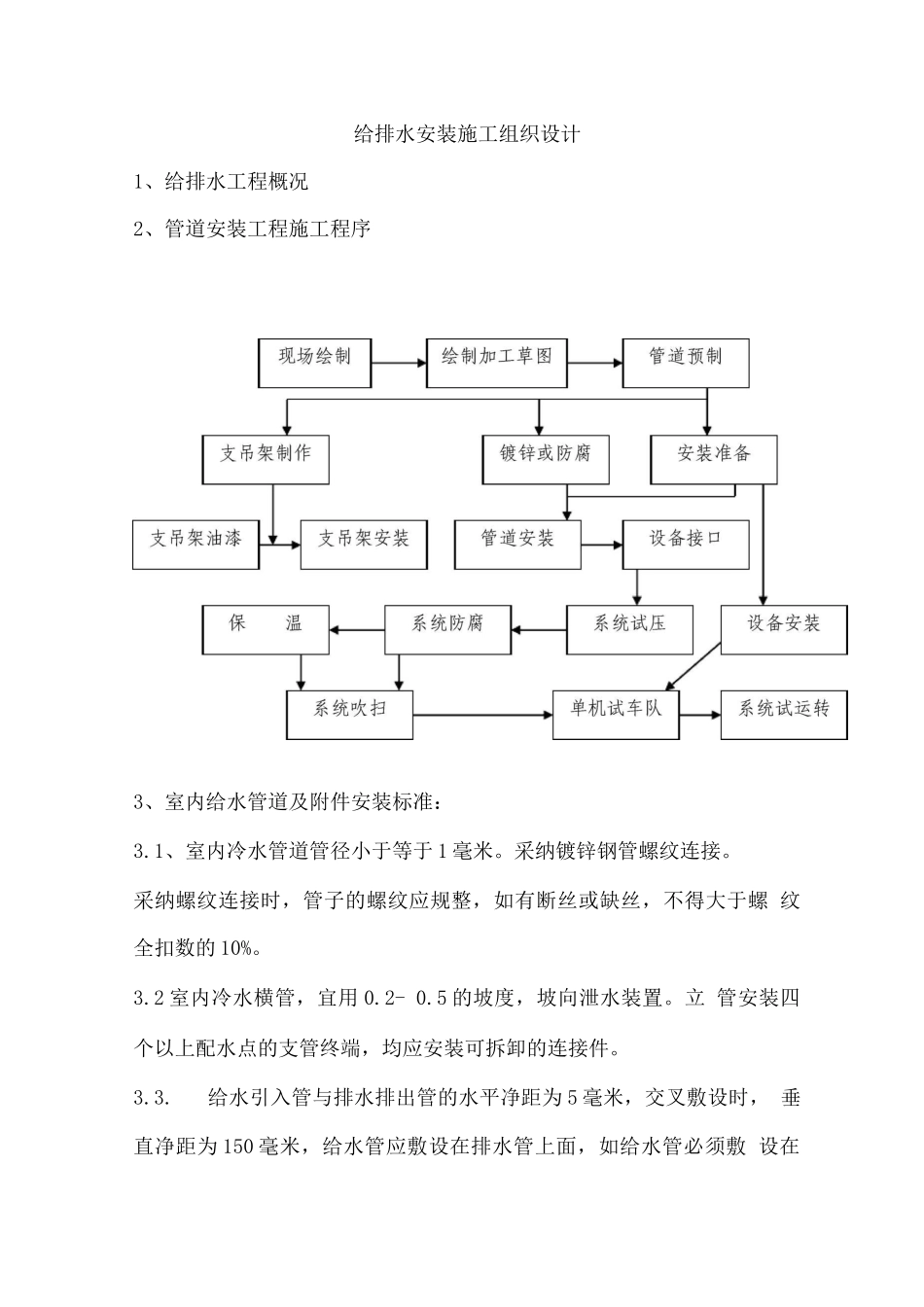

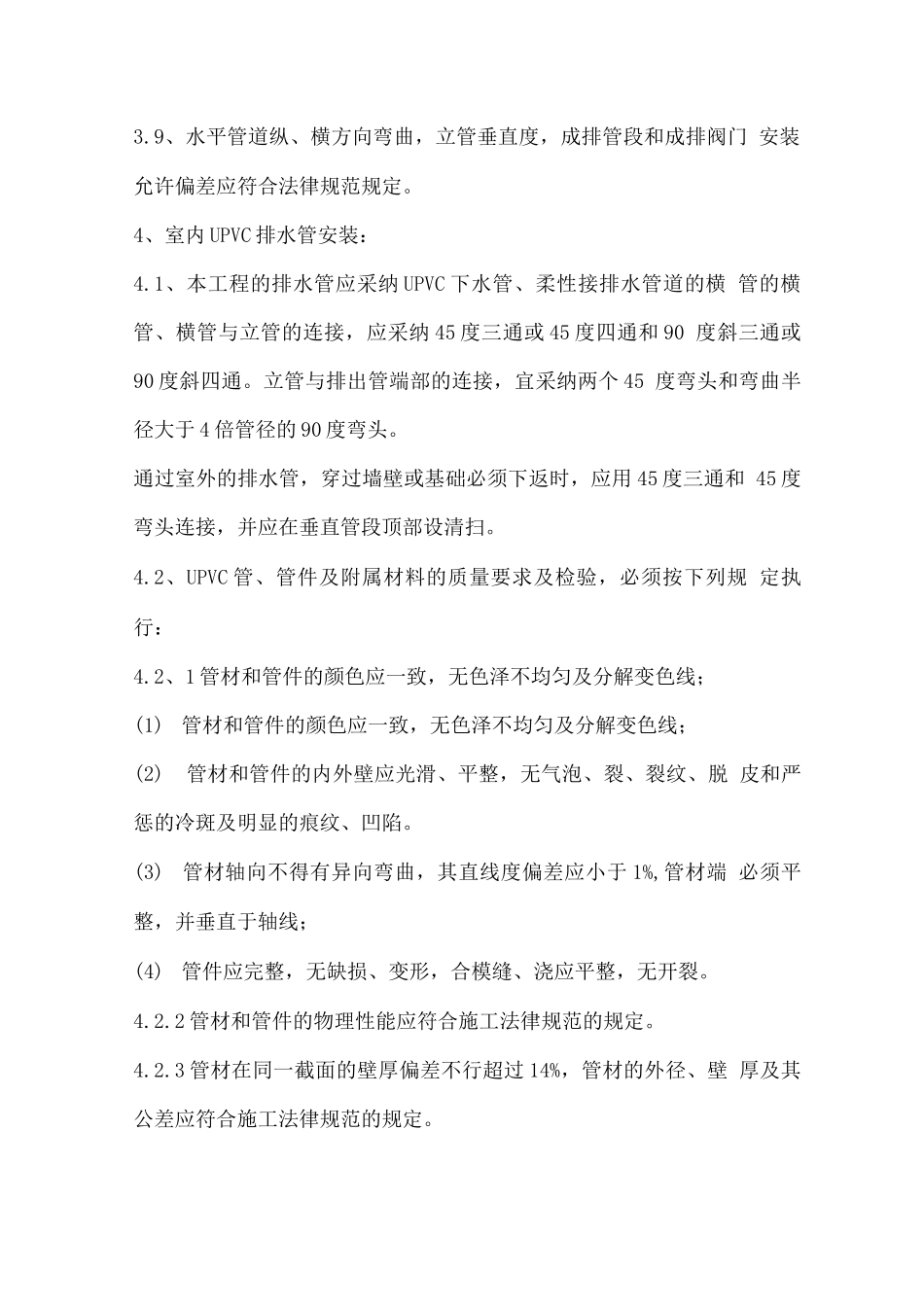

给排水安装施工组织设计1、给排水工程概况2、管道安装工程施工程序3、室内给水管道及附件安装标准：3.1、室内冷水管道管径小于等于 1 毫米。采纳镀锌钢管螺纹连接。采纳螺纹连接时，管子的螺纹应规整，如有断丝或缺丝，不得大于螺 纹全扣数的 10%。3.2 室内冷水横管，宜用 0.2- 0.5 的坡度，坡向泄水装置。立 管安装四个以上配水点的支管终端，均应安装可拆卸的连接件。3.3.给水引入管与排水排出管的水平净距为 5 毫米，交叉敷设时， 垂直净距为 150 毫米，给水管应敷设在排水管上面，如给水管必须敷 设在排水管下面时应加套管，其长度不应小于排水管径的额倍。3.4、给水管道成排明装时，直线部分应互相平行。曲线部分，当管 道水平或垂直并行时，曲率半径应相等。3.5 给水系统中的阀门，应按设计规定选用，设计无规定时，拉相 应法律规范选用，在通常情况下，管径小于或等于 50 毫米。宜采纳截止 阀，管径大于 50 毫米，宜采纳闸阀。3.6 冷、热水管道和水龙头并行安装，应符合下列规定：（1）上、下平行安装，热水管道应在冷水管上面；（2）垂直安装热水管应在冷水管面对的左侧；（3）在卫生器具上安装冷、热水龙头，热水龙头应安装在面对的左 侧。3.7、阀门安装前，应做耐压强度试验，试验收以每批（同牌号、同 规格、同型号）数量中抽查 10%，且不少于 1 个，如有漏、裂不合 格的应再抽有 20%，仍有不合格的则须逐个试验。强度及严密性试 验压力应为阀门出厂规定的压力。3.8 管道支、吊、托架的安装，其位置应正确，埋设应平整牢固， 与管道接触应紧密，固定应牢靠，滑动支架应灵活，滑托与滑槽两侧 间应留有3-5 毫米的间隙，并留有一定的偏移量，无热伸长管道的 吊架、吊杆应垂直安装；有热伸长管道的吊杆，应向热膨胀的反方向 偏移，固定在建筑结构上的管道支、吊架，不得影响结构的安全。管道水平安装的支架间距，不得大于设计要求或法律规范规定，立管管卡 安装高度，距地面 1.5-1.8 米，每层安装数量视层高不同，技法律规范的 要求确定。3.9、水平管道纵、横方向弯曲，立管垂直度，成排管段和成排阀门 安装允许偏差应符合法律规范规定。4、室内 UPVC 排水管安装：4.1、本工程的排水管应采纳 UPVC 下水管、柔性接排水管道的横 管的横管、横管与立管的连接，应采纳 45 度三通或 45 度四通和 90 度斜三通或90 度斜四通。立管与排出管端部的连接，宜采纳两个 45 度弯头和弯曲半径大...
