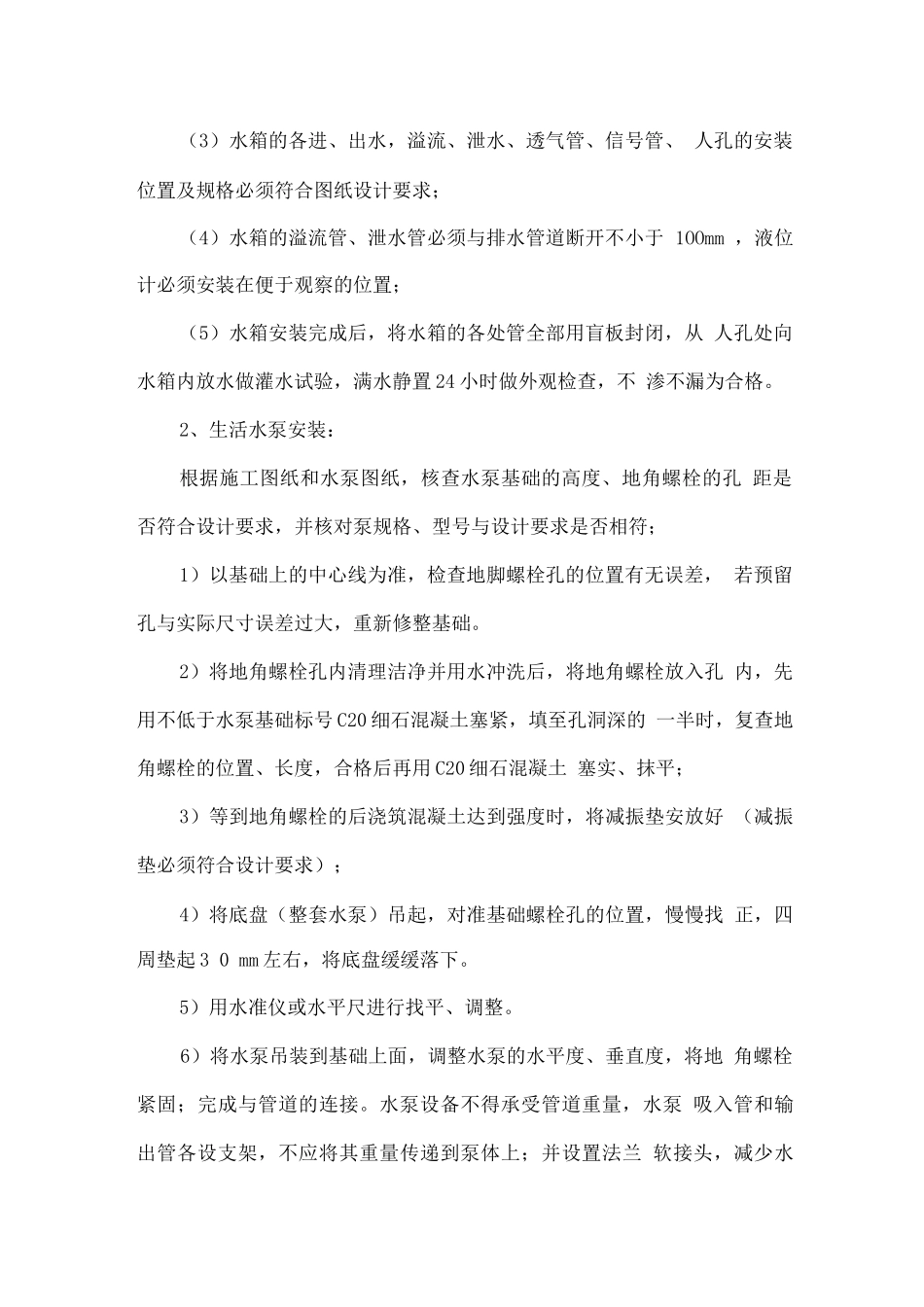

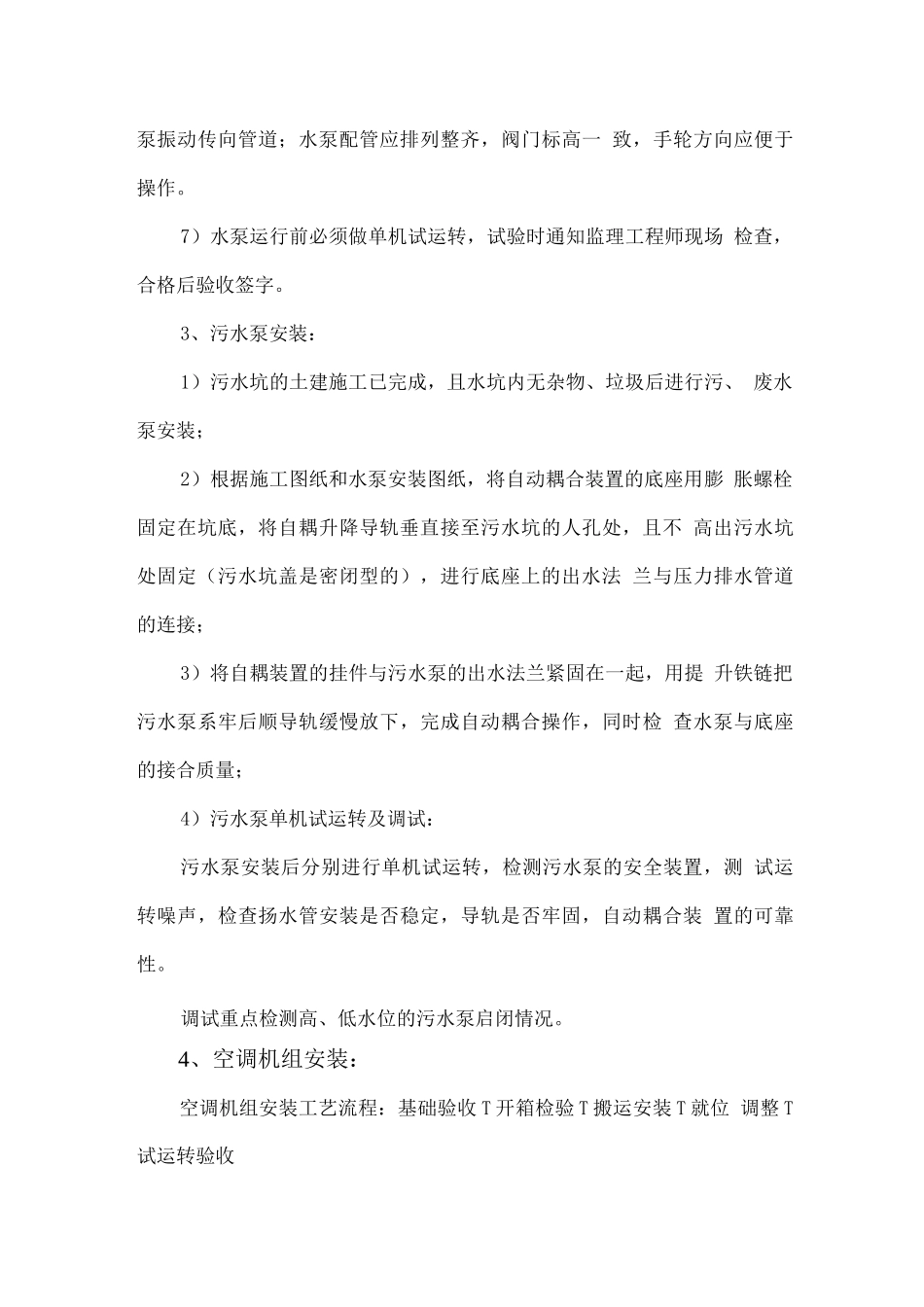

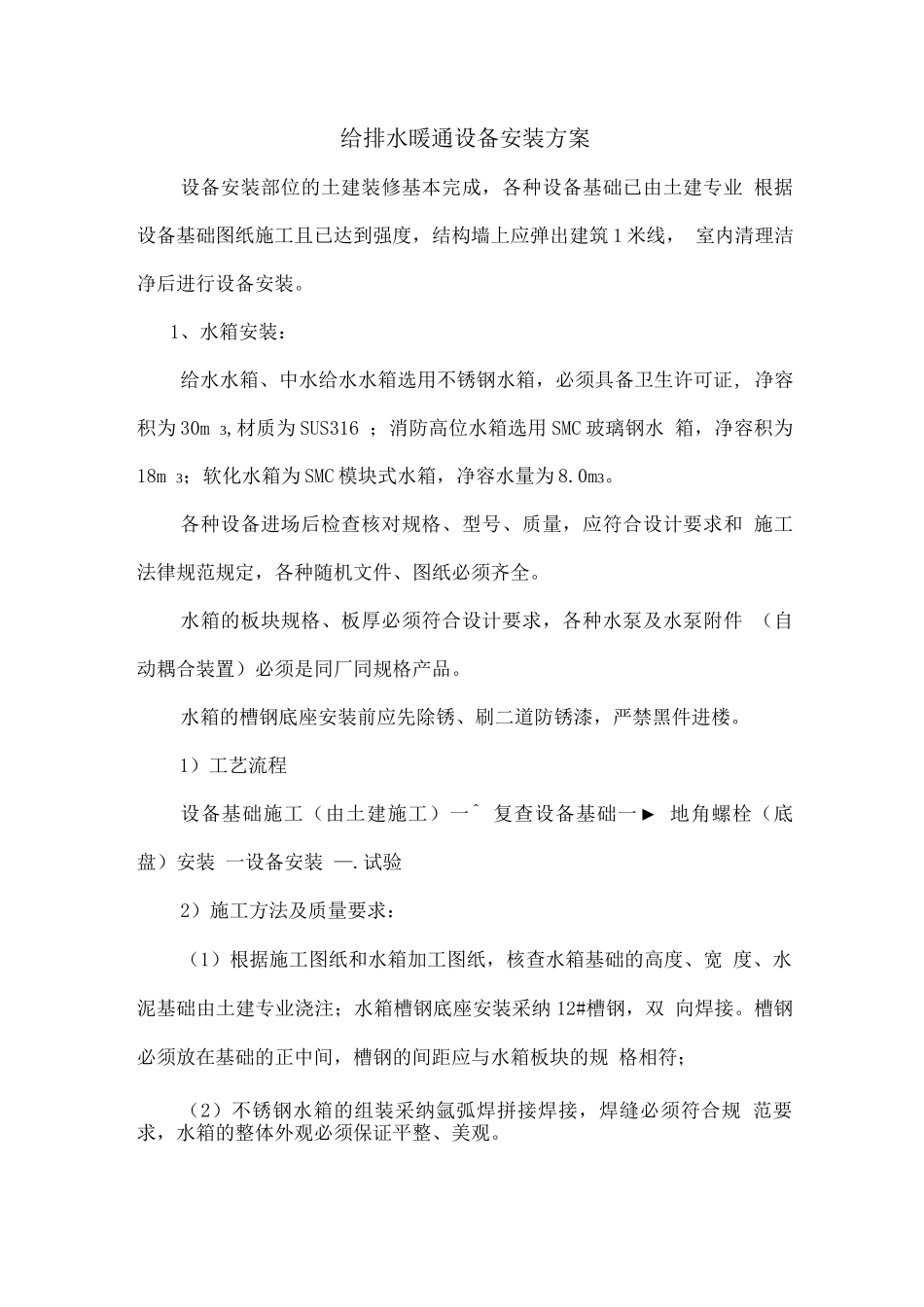

给排水暖通设备安装方案设备安装部位的土建装修基本完成，各种设备基础已由土建专业 根据设备基础图纸施工且已达到强度，结构墙上应弹出建筑 1 米线， 室内清理洁净后进行设备安装。1、水箱安装：给水水箱、中水给水水箱选用不锈钢水箱，必须具备卫生许可证, 净容积为 30m 3,材质为 SUS316 ；消防高位水箱选用 SMC 玻璃钢水 箱，净容积为18m 3；软化水箱为 SMC 模块式水箱，净容水量为 8.0m3。各种设备进场后检查核对规格、型号、质量，应符合设计要求和 施工法律规范规定，各种随机文件、图纸必须齐全。水箱的板块规格、板厚必须符合设计要求，各种水泵及水泵附件 （自动耦合装置）必须是同厂同规格产品。水箱的槽钢底座安装前应先除锈、刷二道防锈漆，严禁黑件进楼。1）工艺流程设备基础施工（由土建施工）一^ 复查设备基础一► 地角螺栓（底盘）安装 一设备安装 —.试验2）施工方法及质量要求：（1）根据施工图纸和水箱加工图纸，核查水箱基础的高度、宽 度、水泥基础由土建专业浇注；水箱槽钢底座安装采纳 12#槽钢，双 向焊接。槽钢必须放在基础的正中间，槽钢的间距应与水箱板块的规 格相符；（2）不锈钢水箱的组装采纳氩弧焊拼接焊接，焊缝必须符合规 范要求，水箱的整体外观必须保证平整、美观。（3）水箱的各进、出水，溢流、泄水、透气管、信号管、 人孔的安装位置及规格必须符合图纸设计要求；（4）水箱的溢流管、泄水管必须与排水管道断开不小于 1OOmm ，液位计必须安装在便于观察的位置；（5）水箱安装完成后，将水箱的各处管全部用盲板封闭，从 人孔处向水箱内放水做灌水试验，满水静置 24 小时做外观检查，不 渗不漏为合格。2、生活水泵安装：根据施工图纸和水泵图纸，核查水泵基础的高度、地角螺栓的孔 距是否符合设计要求，并核对泵规格、型号与设计要求是否相符；1）以基础上的中心线为准，检查地脚螺栓孔的位置有无误差， 若预留孔与实际尺寸误差过大，重新修整基础。2）将地角螺栓孔内清理洁净并用水冲洗后，将地角螺栓放入孔 内，先用不低于水泵基础标号 C20 细石混凝土塞紧，填至孔洞深的 一半时，复查地角螺栓的位置、长度，合格后再用 C20 细石混凝土 塞实、抹平；3）等到地角螺栓的后浇筑混凝土达到强度时，将减振垫安放好 （减振垫必须符合设计要求）；4）将底盘（整套水泵）吊起，对准基础螺栓孔的位置，慢慢找 正，四周垫起 3 0 mm 左右，将底盘缓缓落下。5）用水准...
