背压汽轮机组招标采购技术规格书

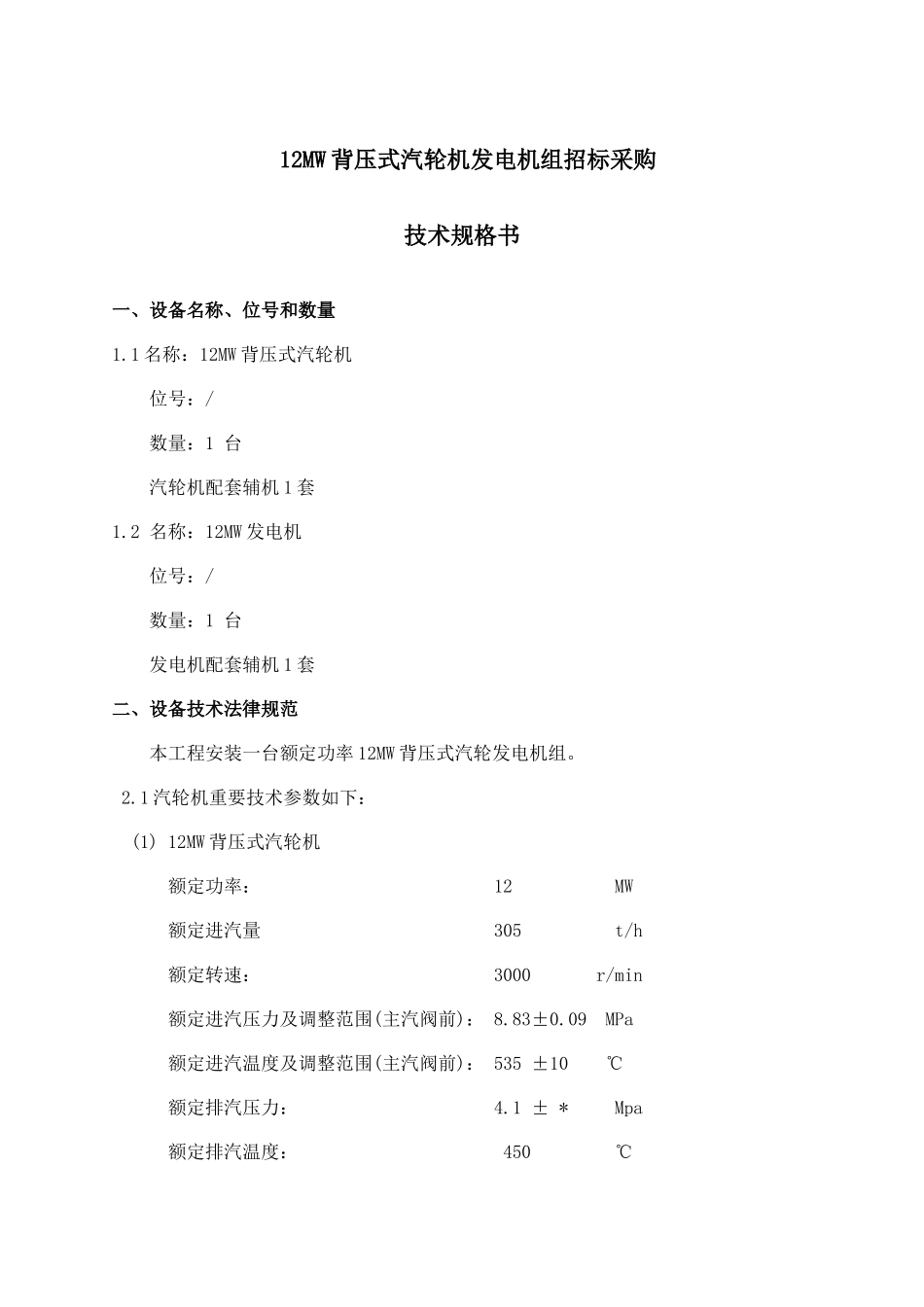

12MW 背压式汽轮机发电机组招标采购技术规格书一、设备名称、位号和数量1.1 名称：12MW 背压式汽轮机 位号：/ 数量：1 台 汽轮机配套辅机 1 套 1.2 名称：12MW 发电机 位号：/ 数量：1 台 发电机配套辅机 1 套二、设备技术法律规范本工程安装一台额定功率 12MW 背压式汽轮发电机组。2.1 汽轮机重要技术参数如下： (1) 12MW 背压式汽轮机 额定功率： 12 MW额定进汽量 305 t/h 额定转速： 3000 r/min 额定进汽压力及调整范围(主汽阀前)： 8.83±0.09 MPa 额定进汽温度及调整范围(主汽阀前)： 535 ±10 ℃额定排汽压力： 4.1 ± * Mpa 额定排汽温度： 450 ℃额定工况汽耗率 * kg/kw.h额定工况热耗率 * kj/kw.h2.2 发电机重要技术参数如下：(1) 12MW 发电机额定功率 12 MW 额定电压 6300 V 功率因数 0.8 额定转速 3000 r/min额定频率 50 HZ额定效率 *相数 3定子线圈接法 Y发电机定转子绝缘等级 F 级，温升按 B 级考核短路比（保证值） 不低于 0.5噪声（距机壳 1 米处，额定功率时） 不不小于 85 分贝（A 级） 励磁方式 沟通无刷励磁 冷却方式 密闭循环空气冷却三、设计条件和环境条件3.1 设计条件 蒸汽来源：2 台 240t/h 高温高压煤粉锅炉 锅炉重要参数 额定蒸发量： 240 t/h 额定蒸汽压力： 9.81 MPa 额定蒸汽温度： 540 ℃ 给水温度： 200 ℃蒸 汽 品 质 ： 符 合 《 火 力 发 电 机 组 及 蒸 汽 动 力 设 备 水 汽 质 量 》（GB/T12145-2025）汽轮发电机组不参加电网调峰，采纳定压运行方式。汽轮发电机组室内布置，运转层标高为+8.0m。3.2 环境条件 地震基本烈度：7 度3.2.2 厂址概况 安徽淮化股份有限企业位于淮南市田家庵区西北端，距淮南市中心 1.5km，距淮南市火车站 2km。企业旳地理位置为东经 117°01ˊ，北纬 32°30ˊ。本项目厂址位于安徽淮化股份有限企业厂区既有热电厂联供车间供热装置 60MW汽机房内。气象条件年平均温度 15.18 ℃最高温度 41.2 ℃最低温度- 22.2 ℃夏季最高平均温度28.6 ℃冬季户外温度- 5 ℃七月平均温度34.9 ℃一月最低平均温度- 5 ℃冬季平均相对湿度64 %夏季平均相对湿度77 %历史最小相对湿度4 %历史最小绝对湿度0.4 %冬季平均大气压768 mm Hg夏季平均大气压750 mm Hg年平均风速2.9 m/s最大风速17 m/s常常风向东南风基本风压值35 kg/m²年最大...
