膨胀螺栓抗拔力计算

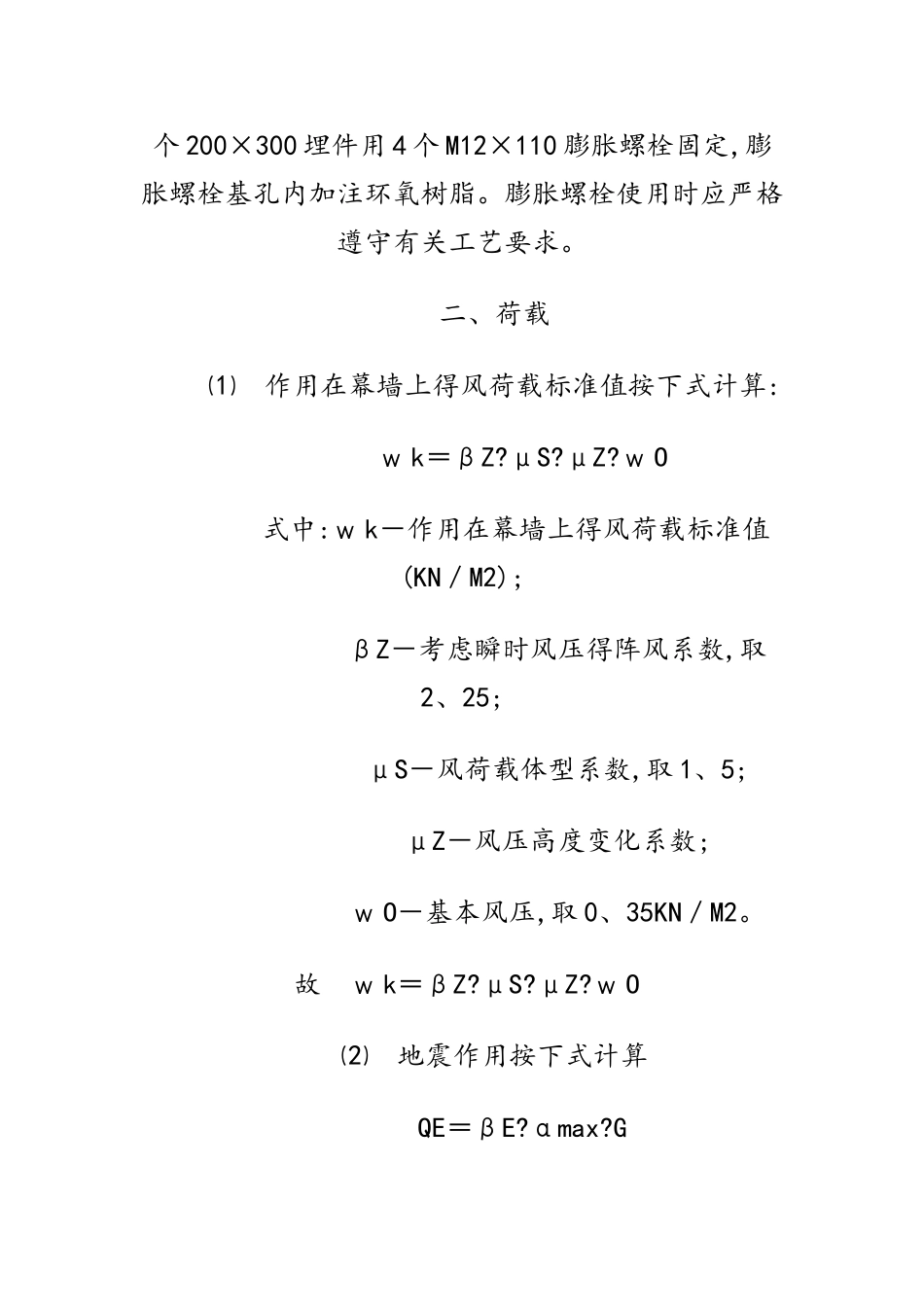

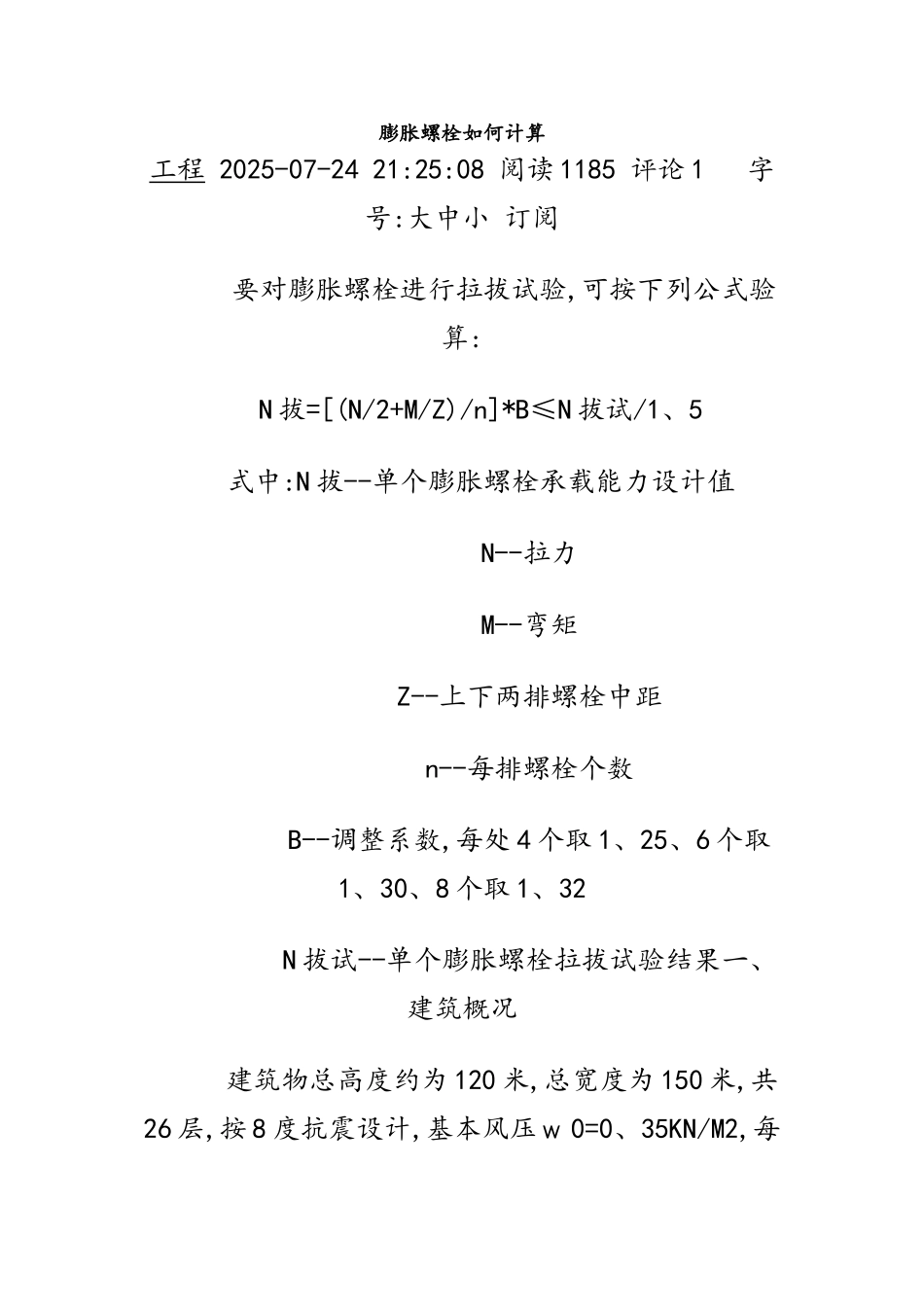

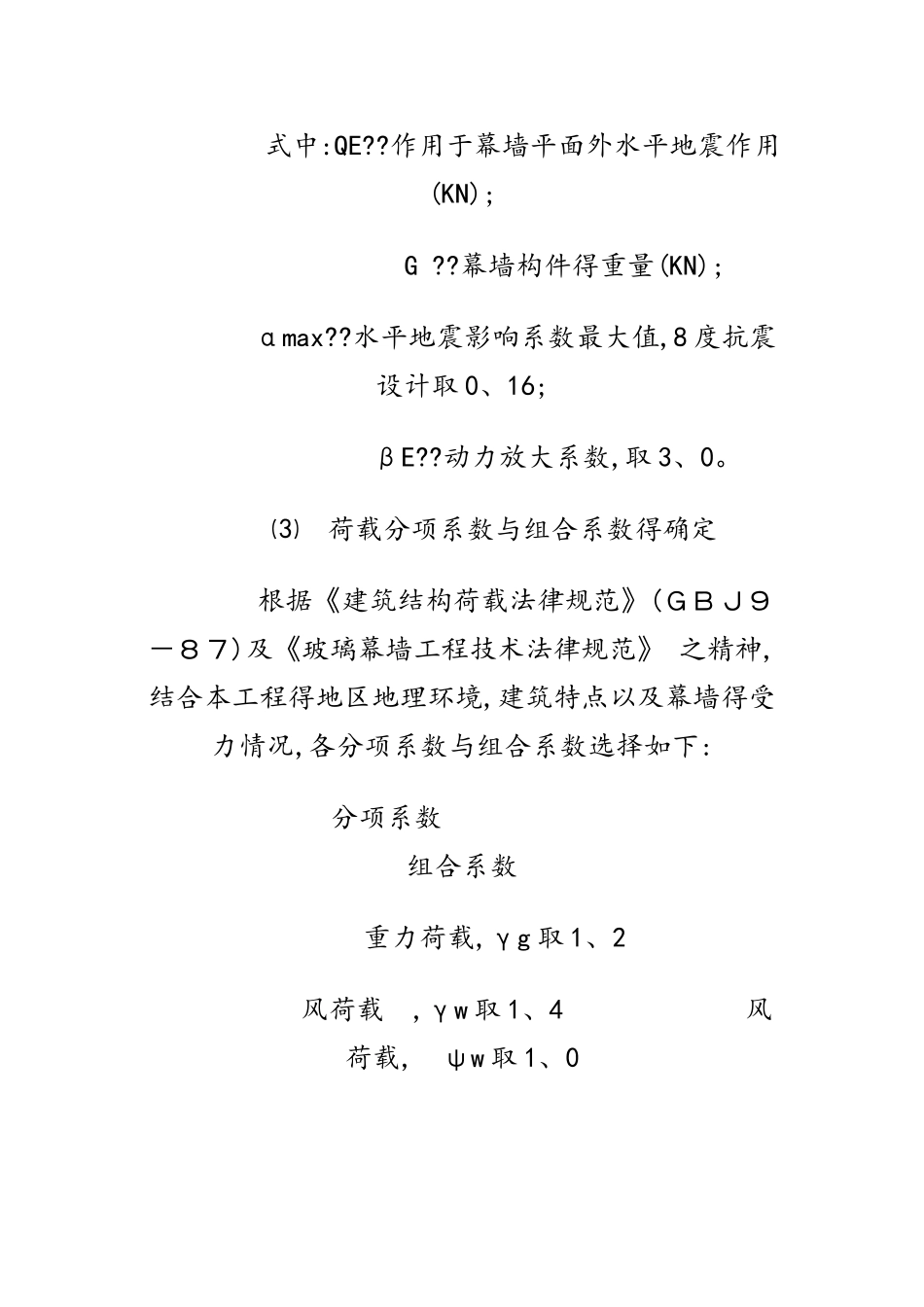

膨胀螺栓如何计算工程 2025-07-24 21:25:08 阅读 1185 评论 1 字号:大中小 订阅 要对膨胀螺栓进行拉拔试验,可按下列公式验算: N 拔=[(N/2+M/Z)/n]*B≤N 拔试/1、5 式中:N 拔--单个膨胀螺栓承载能力设计值 N--拉力 M--弯矩 Z--上下两排螺栓中距 n--每排螺栓个数 B--调整系数,每处 4 个取 1、25、6 个取1、30、8 个取 1、32 N 拔试--单个膨胀螺栓拉拔试验结果一、建筑概况 建筑物总高度约为 120 米,总宽度为 150 米,共26 层,按 8 度抗震设计,基本风压ｗ 0=0、35KN/M2,每个 200×300 埋件用 4 个 M12×110 膨胀螺栓固定,膨胀螺栓基孔内加注环氧树脂。膨胀螺栓使用时应严格遵守有关工艺要求。 二、荷载 ⑴ 作用在幕墙上得风荷载标准值按下式计算: ｗ k＝βZ?μS?μZ?ｗ O 式中:ｗ k－作用在幕墙上得风荷载标准值(KN／M2); βZ－考虑瞬时风压得阵风系数,取2、25; μS－风荷载体型系数,取 1、5; μZ－风压高度变化系数; ｗ O－基本风压,取 0、35KN／M2。 故 ｗ k＝βZ?μS?μZ?ｗ O ⑵ 地震作用按下式计算 QE＝βE?αmax?G 式中:QE??作用于幕墙平面外水平地震作用(KN); G ??幕墙构件得重量(KN); αmax??水平地震影响系数最大值,8 度抗震设计取 0、16; βE??动力放大系数,取 3、0。 ⑶ 荷载分项系数与组合系数得确定 根据《建筑结构荷载法律规范》(ＧＢＪ９－８７)及《玻璃幕墙工程技术法律规范》 之精神,结合本工程得地区地理环境,建筑特点以及幕墙得受力情况,各分项系数与组合系数选择如下: 分项系数 组合系数 重力荷载,γg 取 1、2 风荷载 ,γw 取 1、4 风荷载, ψw 取 1、0 地震作用,γE 取 1、3 地震作用,ψE 取 0、6 温度作用,γT 取 1、2 温度作用,ψT 取 0、2 荷载与作用效应按下式进行组合: S＝γgSg＋ψwγwSw＋ψEγESE＋ψTγTST 式中:S??荷载与作用效应组合后得设计值; Sg??重力荷载作为永久荷载产生得效应; Sw,SE,ST??分别为风荷载,地震作用与温度作用作为可变荷载与作用产生得效应; γg,γ_ｗ,γE,γT??各效应得分项系数; ψw,ψE,ψT??分别为风荷载,地震作用与温度作用效应得组合系数。在这里,由于温度变化对膨胀螺栓得作用很微小,计算时不与考虑。 三.膨胀螺栓受力计算 在东裙楼主入口处 1)荷载计算 a、 风荷载标准值得计算 Ｗ k＝βZ?μS?μZ?Ｗ O 式中:μZ 取 0、94 则 Ｗ k＝2、25×1、5×0、94×0、35...
