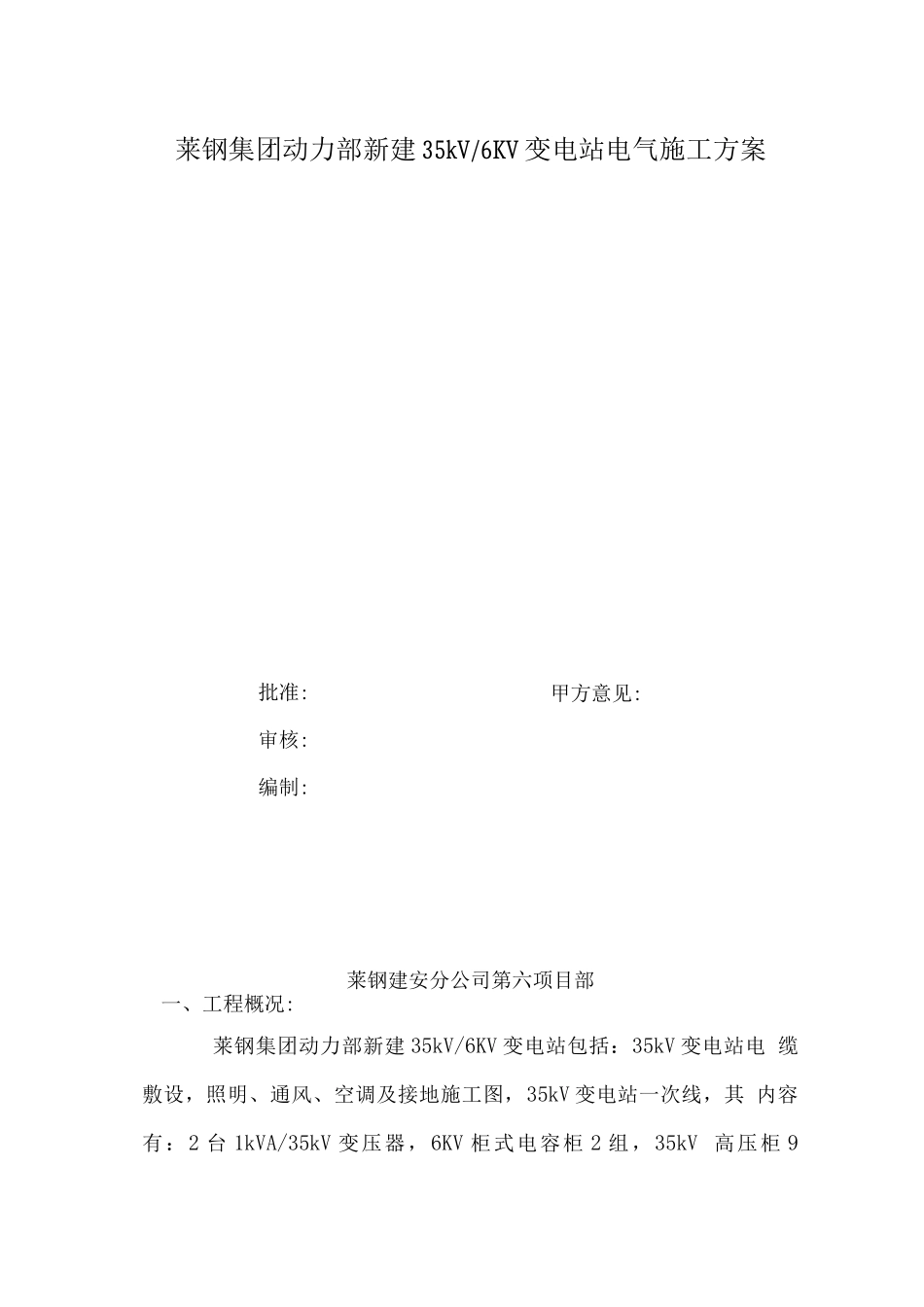

莱钢集团动力部新建 35kV/6KV 变电站电气施工方案批准:审核:编制:莱钢建安分公司第六项目部一、工程概况:莱钢集团动力部新建 35kV/6KV 变电站包括:35kV 变电站电 缆敷设,照明、通风、空调及接地施工图,35kV 变电站一次线,其 内容有:2 台 1kVA/35kV 变压器,6KV 柜式电容柜 2 组,35kV 高压柜 9甲方意见:台,6kV 高压柜 19 台,保护盘 2 台,直流屏 2 套,电缆敷 设约 4 米,以及照明接地等工作内容,工作量约 60 万元。二、施工前的准备工作:1、施工人员要熟悉现场,并了解与本专业有关的情况,掌握施工网络计划,根据计划合理安排人员、器具,做好施工 准备。2、工程技术人员熟悉图纸,做好图纸会审,汇总问题,及时 与设计单位、建设单位取得联系,使问题及时得到解决, 以免延误工期。3、施工预算员根据设计图纸,做出施工预算,提出材料计划, 以便设备材料部门提前备料,准备器具设备,为工程顺利 施工制造条件。4、电气设备安装前要进行开箱验收检查,规格型号符合设计 要求,发现问题及时与甲方协商解决,并做好记录。5、需要提前制作的部分构件,及时安排加工场地进行制作, 安装前请甲方验收并作好记录。6、根据设计图纸及现场情况,技术人员要对施工人员进行技 术交底,并作好记录。三、资源需求量计划:1、劳动力安排电工:22 人 电气焊:4 人施工负责人:技术员;质检员:安全员:施工员:材料员:2、施工机具计划:1t 吊车 1 台 16t 吊车 1 台 电焊机 2 台继电保护测试仪 1 台 25V、5V 摇表各 1 台交、直流耐压机各 1 套四、工期要求:本工期绝对工期要求 2 个月五、关键过程控制点:变压器安装1、变压器进入安装现场后,应立即按铭牌查对所收到的变压器的产品型号,规格与设计是否相符,并进行下列各项的 一般检查,并作好记录,以便及时发现问题和追查原因。(1)变压器有无渗油、漏油现象;(不带油运输的变压器应 检查箱内气体的压力)。(2)所附零件是否齐全,有无损伤。(3)讯号温度计、气体继电器、套管等有无损伤,讯号温 度计、软管是否压扁或折断,气体继电器是否失灵。(4)冷却器或散热器的数量,尺寸是否正确。(5)检查供应的油量与硅胶的数量及所盛装的容器有无损 坏。2、变压器安装:变压器安装基础用水准仪测量,按其顶盖沿 瓦斯继电器方向有 1~1.5%的升高坡度及变压器到储油柜 的油管与箱盖间有 2~4%的升高坡度,以便气体继电器的 动作灵活...
