落地脚手架计算方案

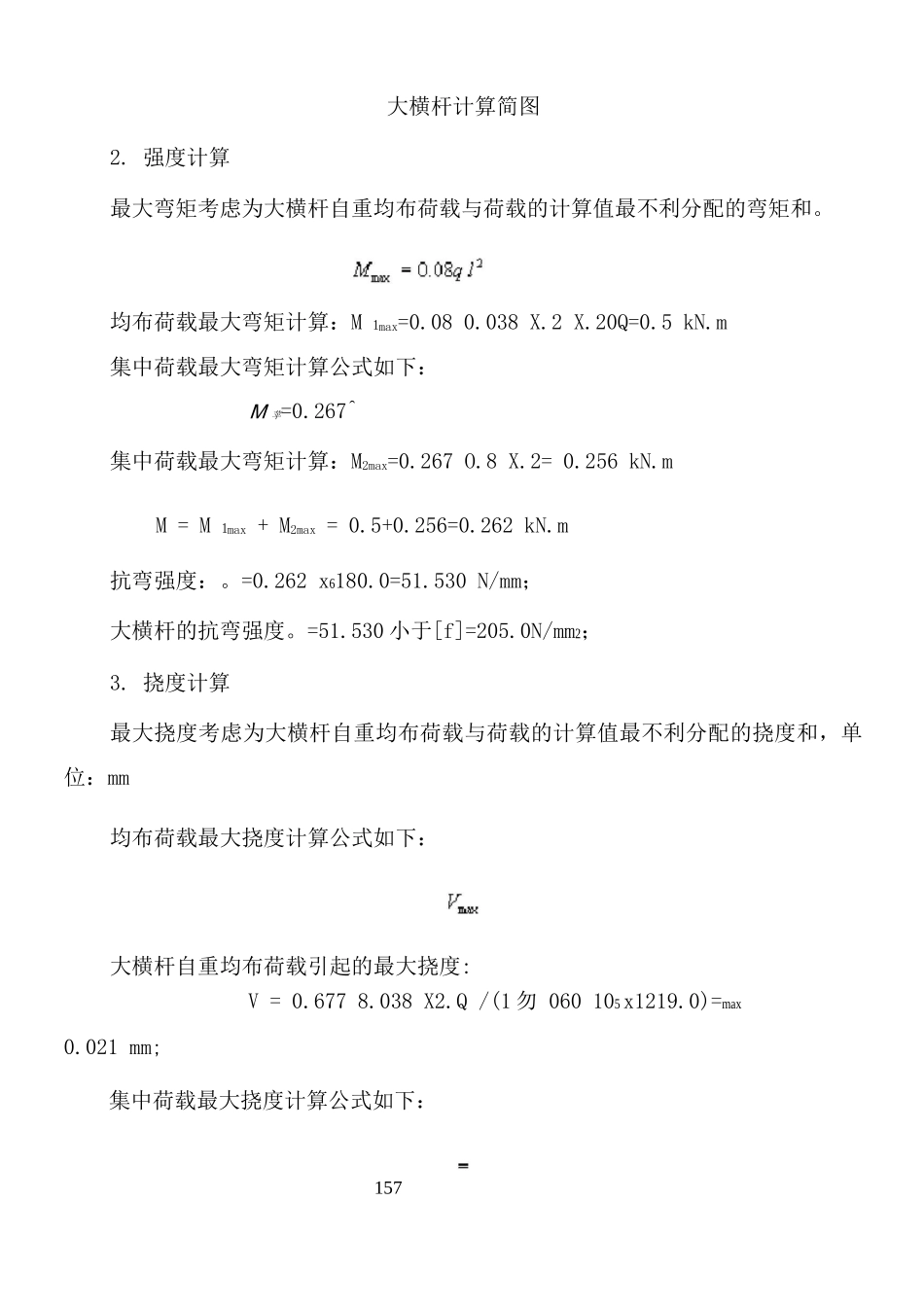

落地脚手架计算方案钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-21)计算的脚手架为双排脚手架搭设高度为 22.3 米，立杆采纳单立管。搭设尺寸为：立杆的纵距为 1.2 米，立杆的横距为 1.2 米，立杆的步距为1.50 米。采纳的钢管类型为 ① 48 x 3.50 连墙件采纳两步三跨，竖向间距 3.米,水平间距 3.60 米。施工均布荷载为 2.0kN/m2，同时施工 1 层，脚手架共铺设 4 层。一、小横杆的计算：小横杆根据简支梁进行强度和挠度计算，小横杆在大横杆的上面。根据小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1. 均布荷载值计算小横杆的自重标准值：P1= 0.038 kN/m ;脚手板的荷载标准值：P2= 0.350 X.2/3=0.140 kN/m;活荷载标准值：Q=2.0 x1.2/3=0.8 kN/m荷载的计算值：q=1.2 0.038+1.2 X.140+1.4 X.8 = 1.334 kN/m小横杆计算简图2. 强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下：J =吊叮8最大弯矩 Mqmax =1.334 K20Q/8 = 0.240 kN;m° = Mmax/W =47.271 N/mm2；小横杆的计算强度小于 205.0 N/mm2，满足要求!3. 挠度计算：最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值 q=0.038+0.140+0.8 = 0.978 kN/;m最大挠度 V = 5.0 0^ 978 X2.Q/(384 X.060 105 X1219.0)=1.052 mm小横杆的最大挠度小于 12.0 / 150=8.与 10 mm，满足要求！二、大横杆的计算：大横杆根据三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。1. 荷载值计算小横杆的自重标准值：P1= 0.038 X.2=0.046 kN脚手板的荷载标准值：P2= 0.350 X.2 X.2/3=0.168 k;N活荷载标准值：Q= 2.0 1.2 X.2/3=0.960 k;N荷载的计算值：P=(1.2 0.046+1.2 X.168+1.4 X.960)/2=0.8 kN大横杆计算简图2. 强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和。均布荷载最大弯矩计算：M 1max=0.08 0.038 X.2 X.20Q=0.5 kN.m集中荷载最大弯矩计算公式如下：M 苹=0.267^集中荷载最大弯矩计算：M2max=0.267 O.8 X.2= 0.256 kN.mM = M 1max + M2max = 0.5+0.256=0.262 kN.m抗弯强度：。=0.262 x6180.0=51.530 N/mm；大横杆的抗弯强度。=51.530 小于[f]=205.0N/mm2；3. 挠度计算最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和，单位：mm均布荷载最大挠度计算公式如下：大横杆自...
