落地脚手架施工方案

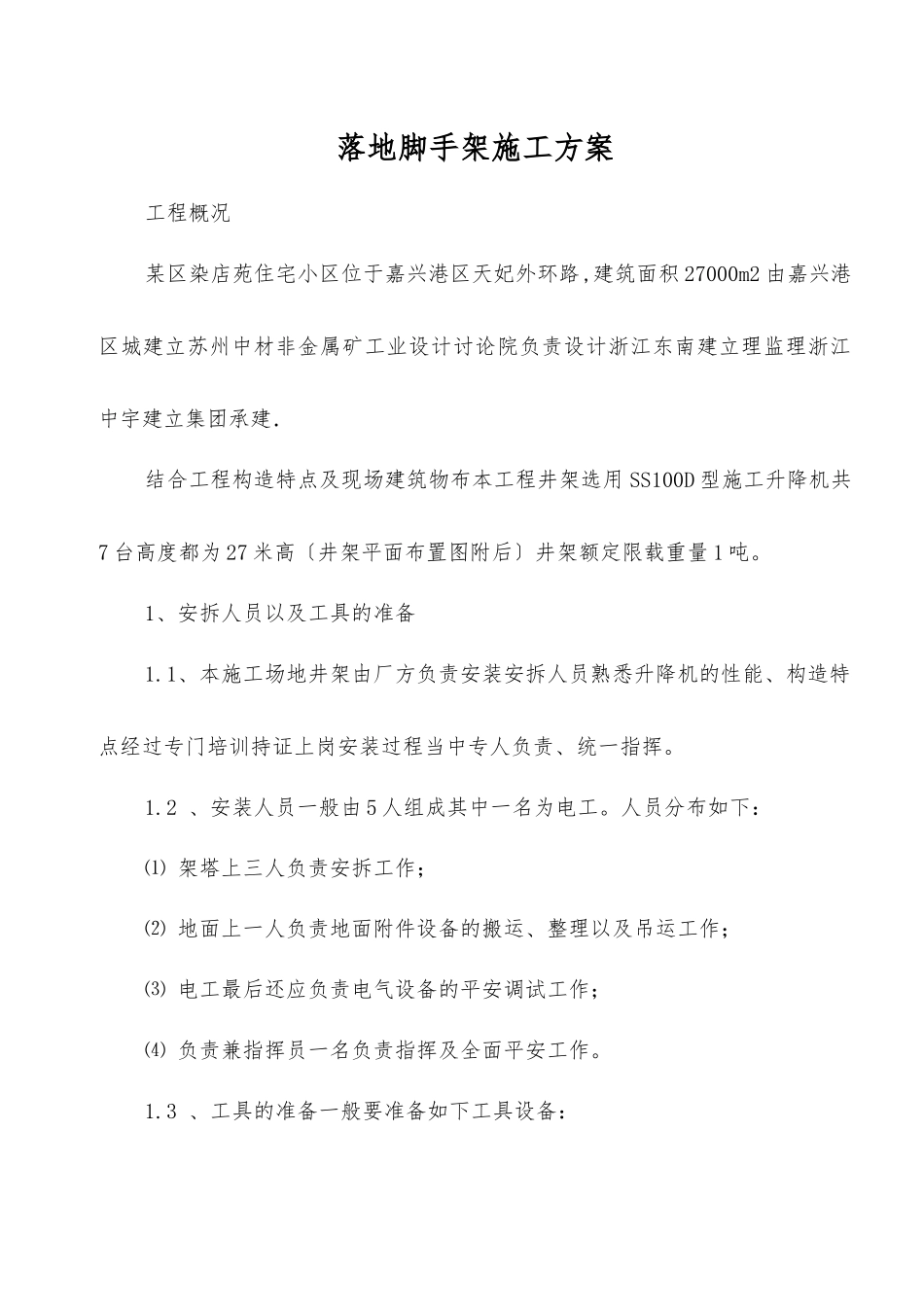

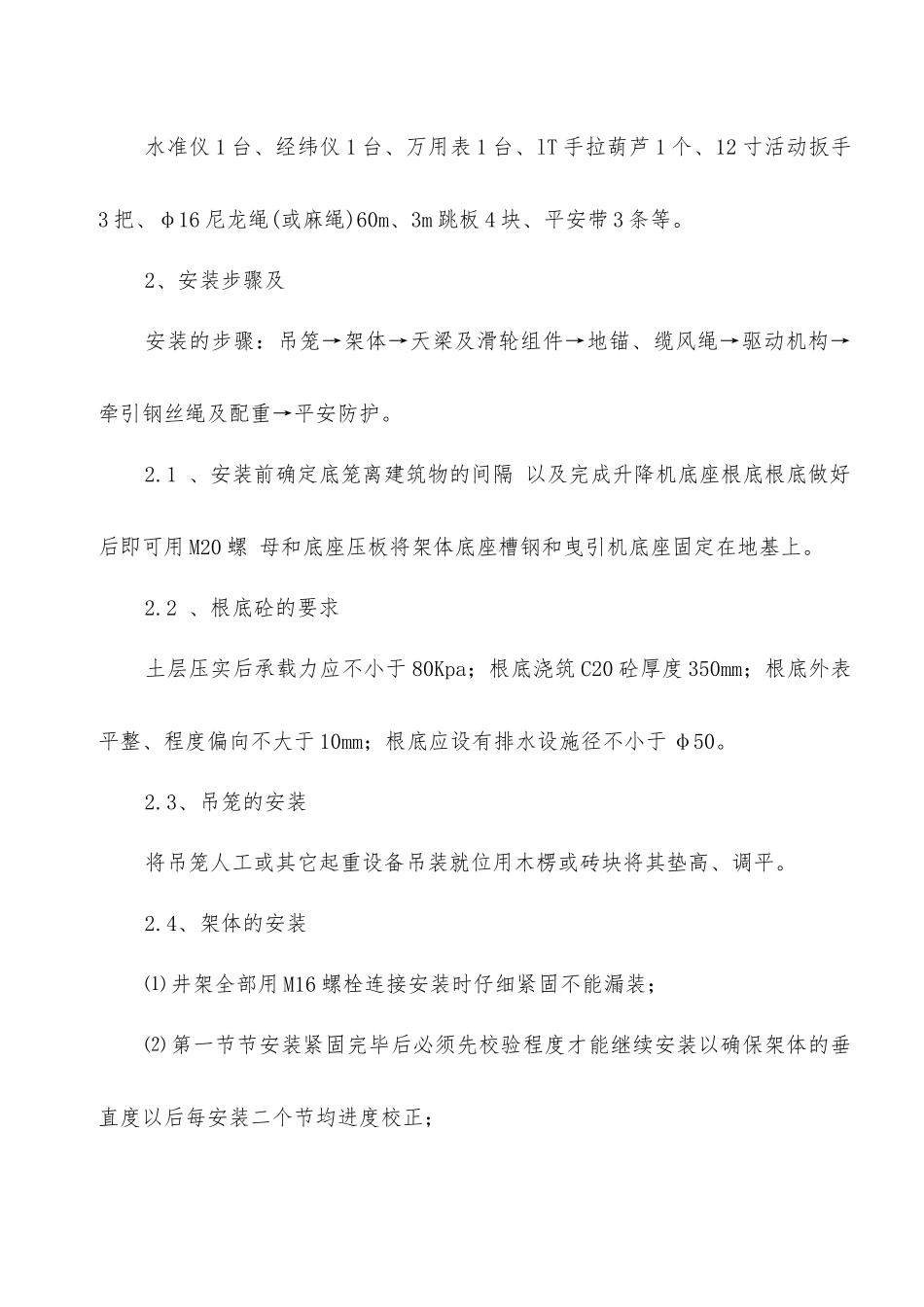

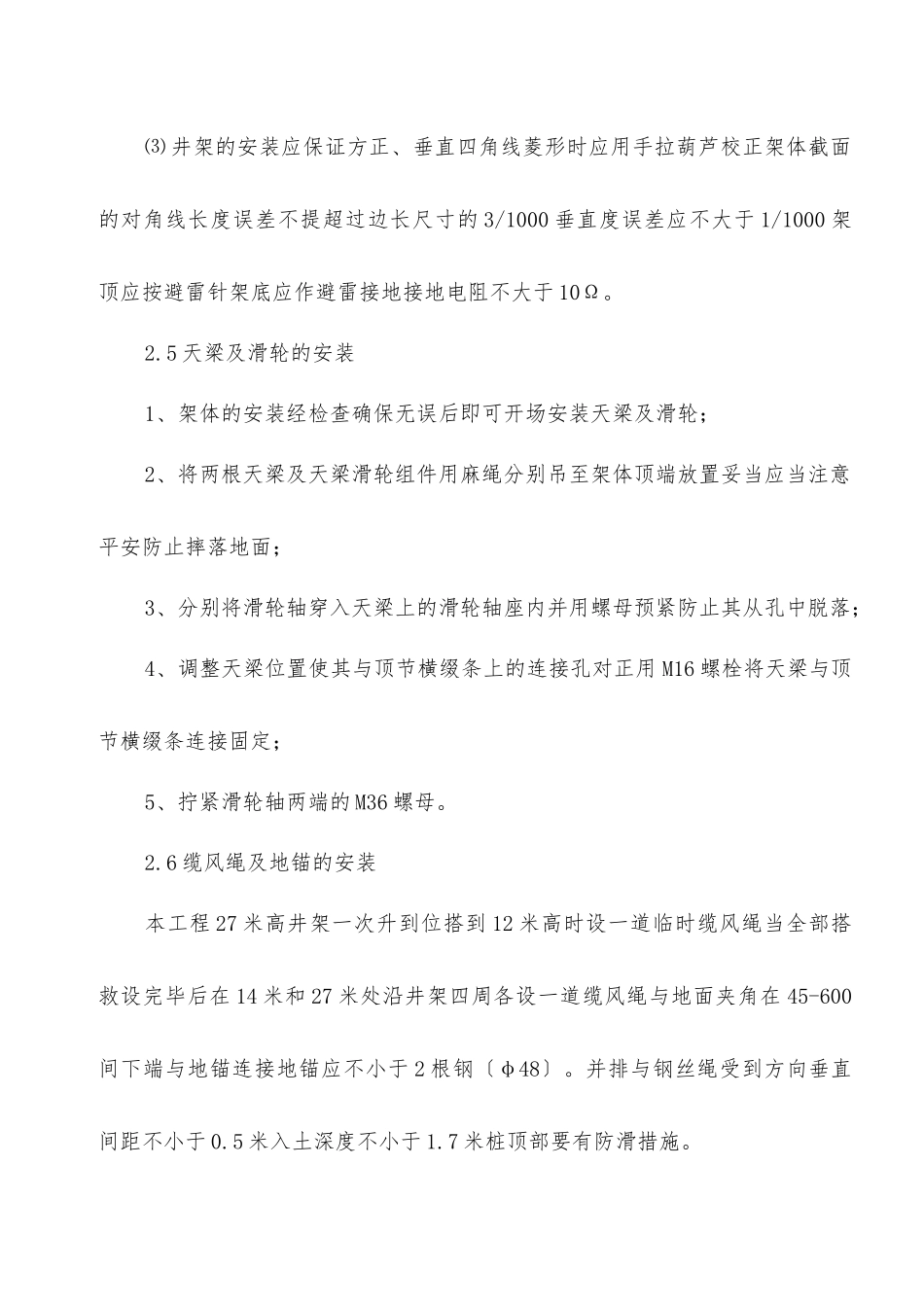

落地脚手架施工方案工程概况某区染店苑住宅小区位于嘉兴港区天妃外环路,建筑面积 27000m2 由嘉兴港区城建立苏州中材非金属矿工业设计讨论院负责设计浙江东南建立理监理浙江中宇建立集团承建．结合工程构造特点及现场建筑物布本工程井架选用 SS100D 型施工升降机共7 台高度都为 27 米高〔井架平面布置图附后〕井架额定限载重量 1 吨。1、安拆人员以及工具的准备1.1、本施工场地井架由厂方负责安装安拆人员熟悉升降机的性能、构造特点经过专门培训持证上岗安装过程当中专人负责、统一指挥。1.2 、安装人员一般由 5 人组成其中一名为电工。人员分布如下：⑴ 架塔上三人负责安拆工作；⑵ 地面上一人负责地面附件设备的搬运、整理以及吊运工作；⑶ 电工最后还应负责电气设备的平安调试工作；⑷ 负责兼指挥员一名负责指挥及全面平安工作。1.3 、工具的准备一般要准备如下工具设备：水准仪 1 台、经纬仪 1 台、万用表 1 台、lT 手拉葫芦 1 个、12 寸活动扳手3 把、φ16 尼龙绳(或麻绳)60m、3m 跳板 4 块、平安带 3 条等。2、安装步骤及安装的步骤：吊笼→架体→天梁及滑轮组件→地锚、缆风绳→驱动机构→牵引钢丝绳及配重→平安防护。2.1 、安装前确定底笼离建筑物的间隔 以及完成升降机底座根底根底做好后即可用 M20 螺 母和底座压板将架体底座槽钢和曳引机底座固定在地基上。2.2 、根底砼的要求土层压实后承载力应不小于 80Kpa；根底浇筑 C20 砼厚度 350mm；根底外表平整、程度偏向不大于 10mm；根底应设有排水设施径不小于 φ50。2.3、吊笼的安装将吊笼人工或其它起重设备吊装就位用木楞或砖块将其垫高、调平。2.4、架体的安装⑴ 井架全部用 M16 螺栓连接安装时仔细紧固不能漏装；⑵ 第一节节安装紧固完毕后必须先校验程度才能继续安装以确保架体的垂直度以后每安装二个节均进度校正；⑶ 井架的安装应保证方正、垂直四角线菱形时应用手拉葫芦校正架体截面的对角线长度误差不提超过边长尺寸的 3/1000 垂直度误差应不大于 1/1000 架顶应按避雷针架底应作避雷接地接地电阻不大于 10Ω。2.5 天梁及滑轮的安装1、架体的安装经检查确保无误后即可开场安装天梁及滑轮；2、将两根天梁及天梁滑轮组件用麻绳分别吊至架体顶端放置妥当应当注意平安防止摔落地面；3、分别将滑轮轴穿入天梁上的滑轮轴座内并用螺母预紧防止其从孔中脱落；4、调整天梁位置使其与顶节横缀条上的连接孔对正用 M16 螺栓将天梁...
