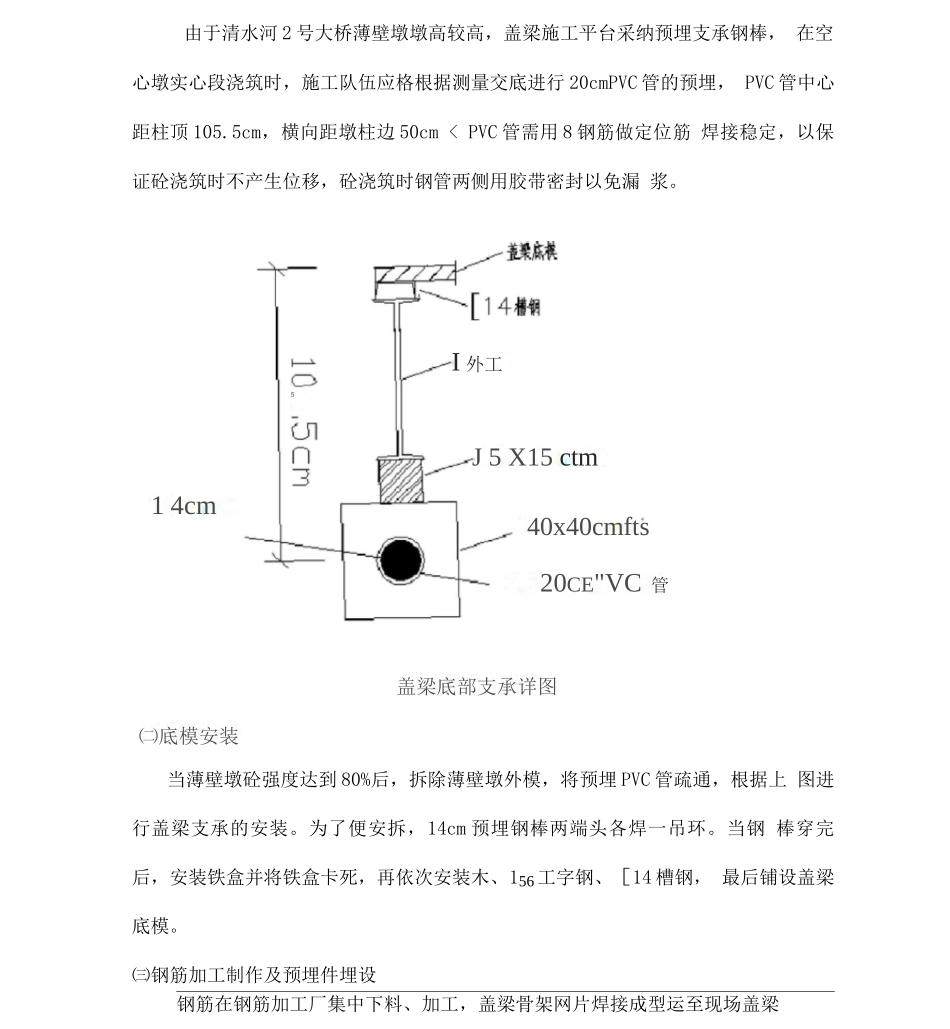

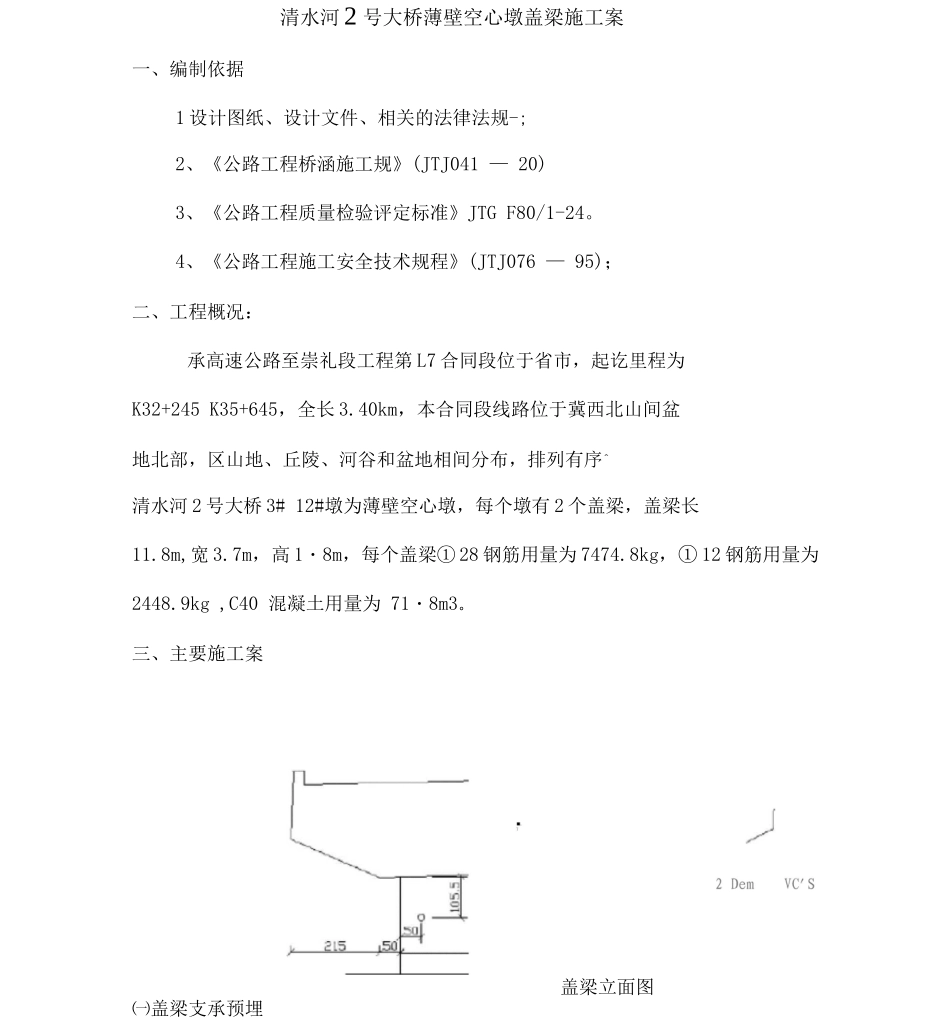

清水河 2 号大桥薄壁空心墩盖梁施工案一、编制依据1 设计图纸、设计文件、相关的法律法规-;2、《公路工程桥涵施工规》(JTJ041 — 20)3、《公路工程质量检验评定标准》JTG F80/1-24。4、《公路工程施工安全技术规程》(JTJ076 — 95)；二、工程概况：承高速公路至崇礼段工程第 L7 合同段位于省市，起讫里程为K32+245 K35+645，全长 3.40km，本合同段线路位于冀西北山间盆地北部，区山地、丘陵、河谷和盆地相间分布，排列有序^清水河 2 号大桥 3# 12#墩为薄壁空心墩，每个墩有 2 个盖梁，盖梁长11.8m,宽 3.7m，高 1・8m，每个盖梁① 28 钢筋用量为 7474.8kg，① 12 钢筋用量为2448.9kg ,C40 混凝土用量为 71・8m3。三、主要施工案盖梁立面图㈠盖梁支承预埋由于清水河 2 号大桥薄壁墩墩高较高，盖梁施工平台采纳预埋支承钢棒， 在空心墩实心段浇筑时，施工队伍应格根据测量交底进行 20cmPVC 管的预埋， PVC 管中心距柱顶 105.5cm，横向距墩柱边 50cm < PVC 管需用 8 钢筋做定位筋 焊接稳定，以保证砼浇筑时不产生位移，砼浇筑时钢管两侧用胶带密封以免漏 浆。当薄壁墩砼强度达到 80%后，拆除薄壁墩外模，将预埋 PVC 管疏通，根据上 图进行盖梁支承的安装。为了便安拆，14cm 预埋钢棒两端头各焊一吊环。当钢 棒穿完后，安装铁盒并将铁盒卡死，再依次安装木、156 工字钢、［14 槽钢， 最后铺设盖梁底模。㈢钢筋加工制作及预埋件埋设钢筋在钢筋加工厂集中下料、加工，盖梁骨架网片焊接成型运至现场盖梁㈡底模安装I 外工宇佥盖梁底部支承详图1 4cm 仙J 5 X15 ctm方木40x40cmfts20CE"VC 管5底模上绑扎。底模事先刷好脱模剂，墩柱顶进行凿毛处理。盖梁施工前，根据 设计要求进行支座垫网片、挡块、抗震螺栓的预埋，钢筋的保护层厚度不小于 3.4cm。㈣外模安装模板使用前先检查表面无变形，残留混凝土用平刮刀清除洁净，注意不要 将板面刮伤，清理好的模板刷脱模剂使用。模板支立后由工程部 进行标高测 量，支立完毕由工程部对盖梁模板上四角定位检查，位置准确后再由作业队用 靠尺检验模板整体垂直度，用水平尺检测平整度。㈤盖梁浇筑混凝土及养护检查模板有无缝隙、洞防止漏浆，检查钢筋的位置，如有移动及时纠正、恢 复，保护层支垫检查、整理。请现场监理对钢筋、模板的位置、尺寸、牢靠 度、施工配合比等进行最后的检验，检验合格监理批准允开 盘打灰，开始灌注 混凝土。混凝土分...
