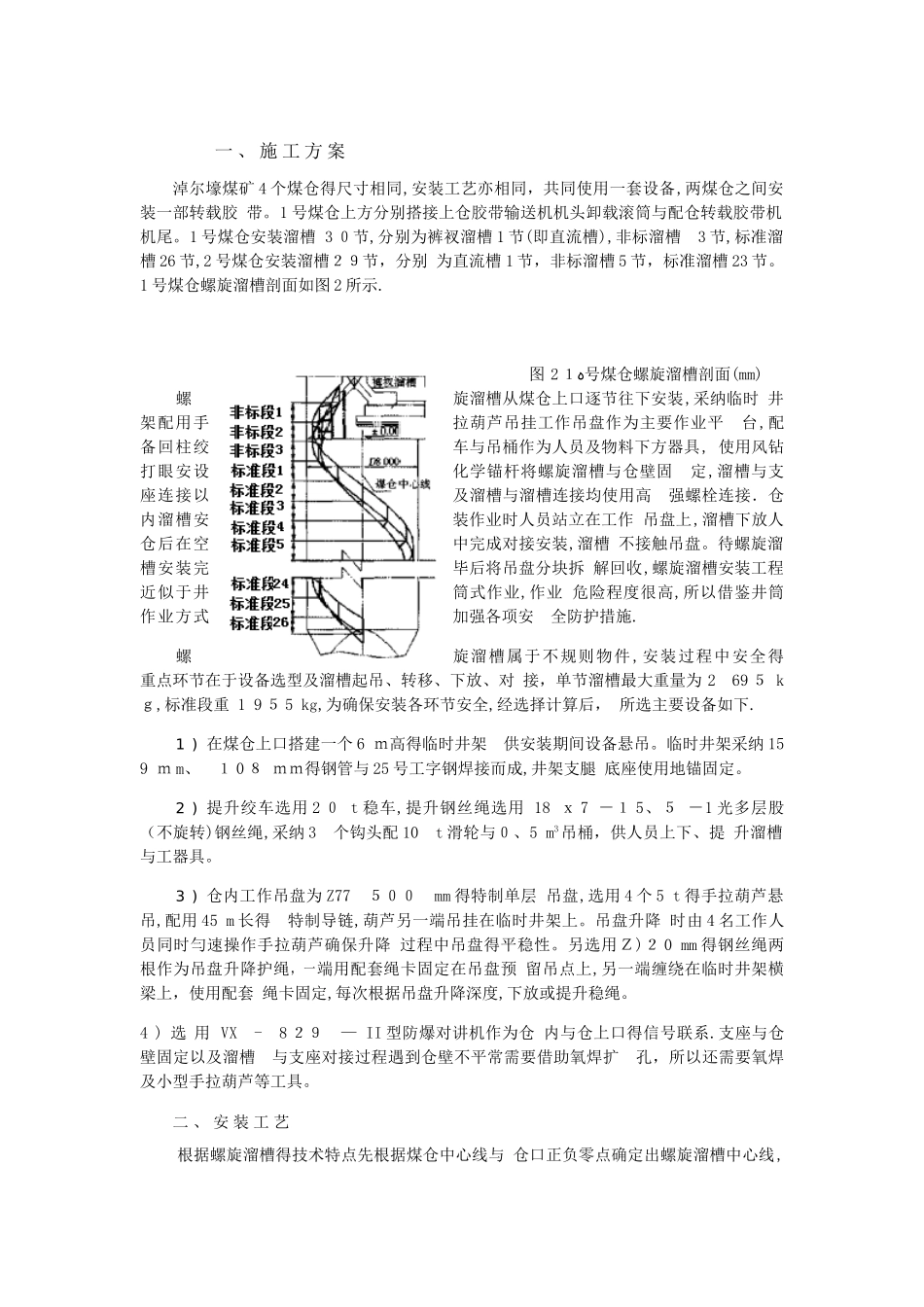

一 、 施 工 方 案淖尔壕煤矿 4 个煤仓得尺寸相同,安装工艺亦相同，共同使用一套设备,两煤仓之间安装一部转载胶 带。1 号煤仓上方分别搭接上仓胶带输送机机头卸载滚筒与配仓转载胶带机机尾。1 号煤仓安装溜槽 3 ０节,分别为裤衩溜槽 1 节(即直流槽),非标溜槽 3 节,标准溜槽 26 节,2 号煤仓安装溜槽２９节，分别 为直流槽 1 节，非标溜槽 5 节，标准溜槽 23 节。 1 号煤仓螺旋溜槽剖面如图 2 所示.图 2ﻩ１ 号煤仓螺旋溜槽剖面(mm)螺旋溜槽从煤仓上口逐节往下安装,采纳临时 井架配用手拉葫芦吊挂工作吊盘作为主要作业平 台,配备回柱绞车与吊桶作为人员及物料下方器具, 使用风钻打眼安设化学锚杆将螺旋溜槽与仓壁固 定,溜槽与支座连接以及溜槽与溜槽连接均使用高 强螺栓连接．仓内溜槽安装作业时人员站立在工作 吊盘上,溜槽下放人仓后在空中完成对接安装,溜槽 不接触吊盘。待螺旋溜槽安装完毕后将吊盘分块拆 解回收,螺旋溜槽安装工程近似于井筒式作业,作业 危险程度很高,所以借鉴井筒作业方式加强各项安 全防护措施.螺旋溜槽属于不规则物件,安装过程中安全得 重点环节在于设备选型及溜槽起吊、转移、下放、对 接，单节溜槽最大重量为 2 69 ５ kｇ,标准段重 1 9 ５ 5 kg,为确保安装各环节安全,经选择计算后， 所选主要设备如下.1 ) 在煤仓上口搭建一个 6 ｍ高得临时井架 供安装期间设备悬吊。临时井架采纳 159 ｍ m、 １ 0 ８ ｍｍ得钢管与 25 号工字钢焊接而成,井架支腿 底座使用地锚固定。2 ) 提升绞车选用 2 ０ t 稳车,提升钢丝绳选用 18 ｘ 7 －１ 5、５ －1 光多层股（不旋转)钢丝绳,采纳 3 个钩头配 10 t 滑轮与０、5 m3吊桶，供人员上下、提 升溜槽与工器具。3 ) 仓内工作吊盘为 Z77 ５００ mm 得特制单层 吊盘,选用 4 个 5 t 得手拉葫芦悬吊,配用 45 m 长得 特制导链,葫芦另一端吊挂在临时井架上。吊盘升降 时由 4 名工作人员同时勻速操作手拉葫芦确保升降 过程中吊盘得平稳性。另选用Ｚ)２ 0 mm 得钢丝绳两 根作为吊盘升降护绳，一端用配套绳卡固定在吊盘预 留吊点上,另一端缠绕在临时井架横梁上，使用配套 绳卡固定,每次根据吊盘升降深度,下放或提升稳绳。4 ) 选 用 VX - 8 ２９ — II 型防爆对讲机作为仓 内与仓上口得信号联系.支座与仓壁固定以及溜槽 与支座对接过程遇到仓壁不平常需要借助氧焊扩 孔...
