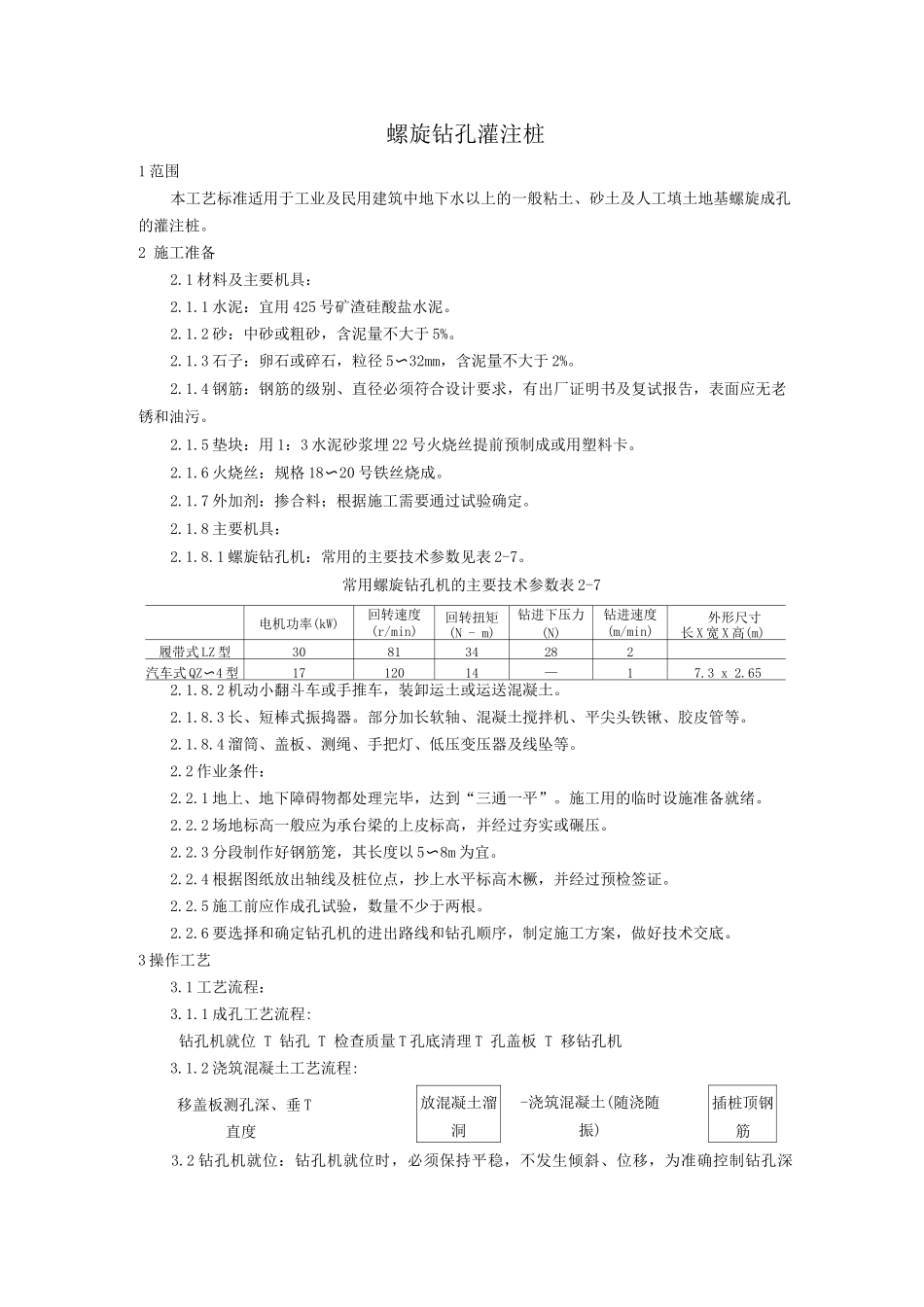

螺旋钻孔灌注桩1 范围本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。2 施工准备2.1 材料及主要机具：2.1.1 水泥：宜用 425 号矿渣硅酸盐水泥。2.1.2 砂：中砂或粗砂，含泥量不大于 5%。2.1.3 石子：卵石或碎石，粒径 5〜32mm，含泥量不大于 2%。2.1.4 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。2.1.5 垫块：用 1：3 水泥砂浆埋 22 号火烧丝提前预制成或用塑料卡。2.1.6 火烧丝：规格 18〜20 号铁丝烧成。2.1.7 外加剂：掺合料；根据施工需要通过试验确定。2.1.8 主要机具：2.1.8.1 螺旋钻孔机：常用的主要技术参数见表 2-7。常用螺旋钻孔机的主要技术参数表 2-7电机功率(kW)回转速度(r/min)回转扭矩(N - m)钻进下压力(N)钻进速度(m/min)外形尺寸长 X 宽 X 高(m)履带式 LZ 型308134282汽车式 QZ〜4 型1712014—17.3 x 2.652.1.8.2 机动小翻斗车或手推车，装卸运土或运送混凝土。2.1.8.3 长、短棒式振捣器。部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。2.1.8.4 溜筒、盖板、测绳、手把灯、低压变压器及线坠等。2.2 作业条件：2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。2.2.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。2.2.3 分段制作好钢筋笼，其长度以 5〜8m 为宜。2.2.4 根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。2.2.5 施工前应作成孔试验，数量不少于两根。2.2.6 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。3 操作工艺3.1 工艺流程：3.1.1 成孔工艺流程:钻孔机就位 T 钻孔 T 检查质量 T 孔底清理 T 孔盖板 T 移钻孔机3.1.2 浇筑混凝土工艺流程:3.2 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深移盖板测孔深、垂 T直度放混凝土溜洞-浇筑混凝土(随浇随振)插桩顶钢筋度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。3.3 钻孔：调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻。3.4 检查成孔质量：3.4.1 钻深测定。用测深绳（锤）或手提灯测量孔深及虚土厚度。虚土厚度等于钻孔深的差值。虚土厚度一般不应超过 10cm。3.4.2 孔径控制。钻进遇有含石块较多的土层，或含水量...
