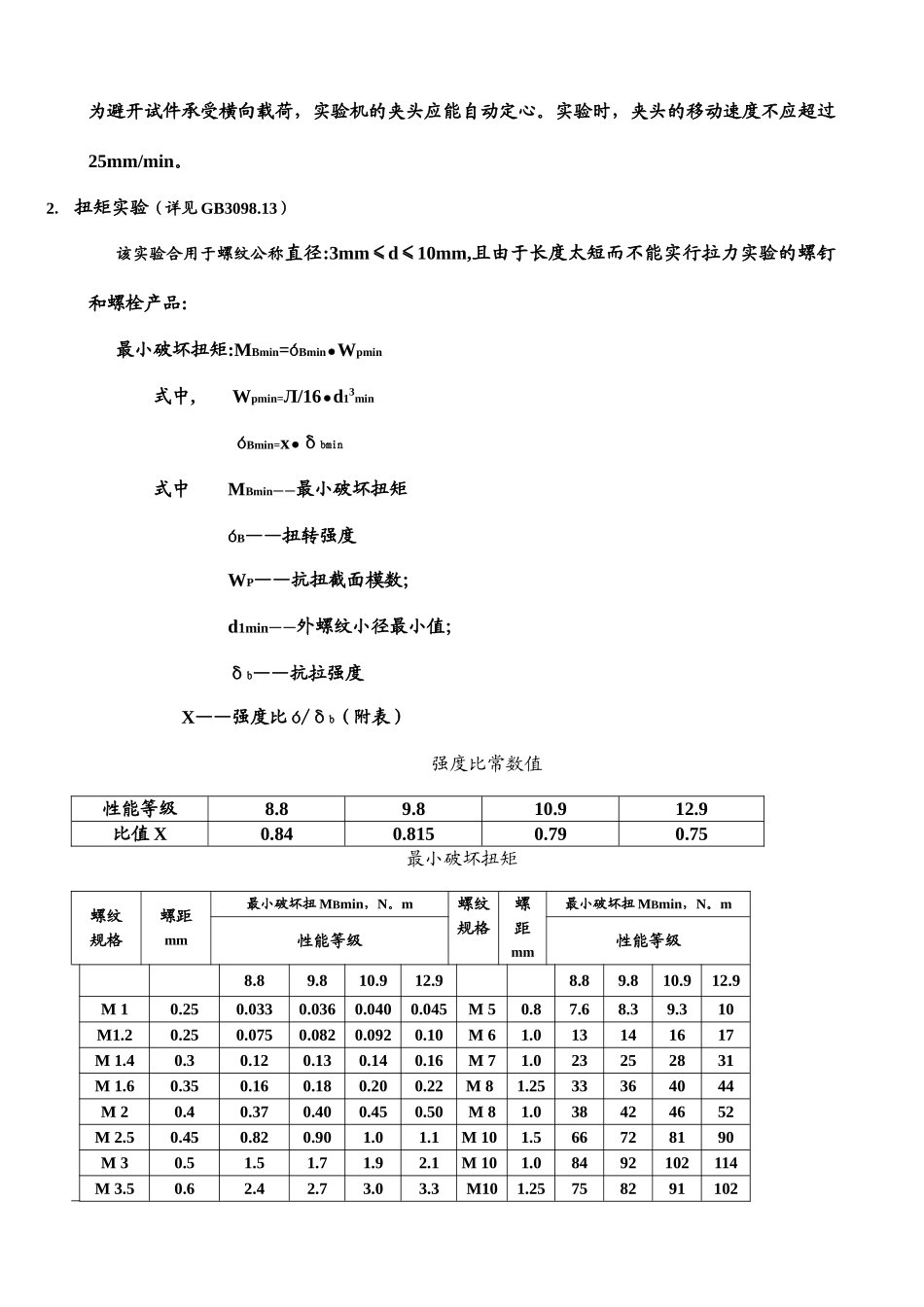

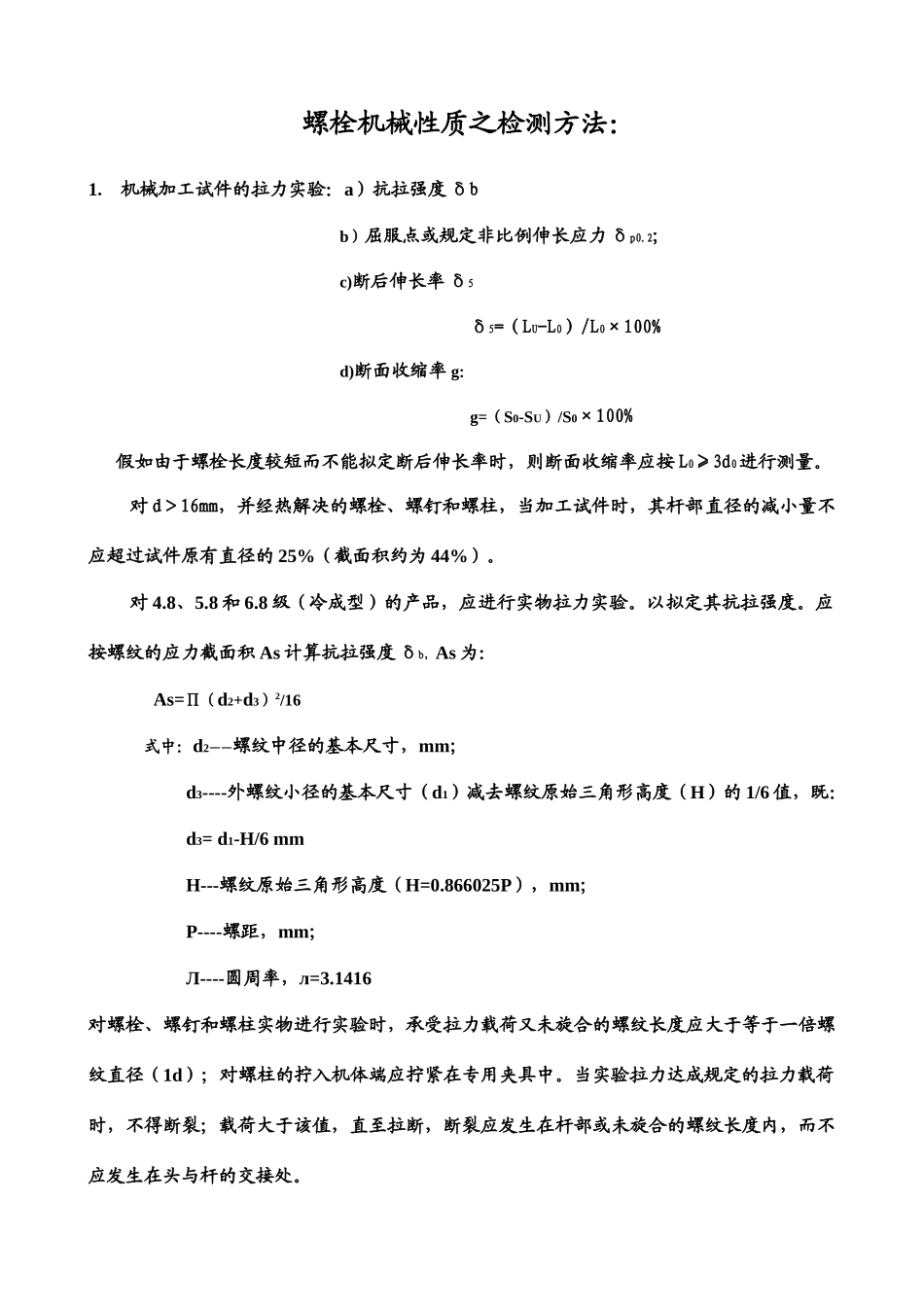

螺栓机械性质之检测方法：1． 机械加工试件的拉力实验：a）抗拉强度 δbb）屈服点或规定非比例伸长应力 δp0.2;c)断后伸长率 δ5δ5=（LU-L0）/L0×100%d)断面收缩率 g：g=（S0-SU）/S0×100%假如由于螺栓长度较短而不能拟定断后伸长率时，则断面收缩率应按 L0≥3d0进行测量。对 d＞16mm，并经热解决的螺栓、螺钉和螺柱，当加工试件时，其杆部直径的减小量不应超过试件原有直径的 25%（截面积约为 44%）。对 4.8、5.8 和 6.8 级（冷成型）的产品，应进行实物拉力实验。以拟定其抗拉强度。应按螺纹的应力截面积 As 计算抗拉强度 δb，As 为：As=∏（d2+d3）2/16式中：d2——螺纹中径的基本尺寸，mm；d3----外螺纹小径的基本尺寸（d1）减去螺纹原始三角形高度（H）的 1/6 值，既：d3= d1-H/6 mmH---螺纹原始三角形高度（H=0.866025P），mm；P----螺距，mm；Л----圆周率，л=3.1416对螺栓、螺钉和螺柱实物进行实验时，承受拉力载荷又未旋合的螺纹长度应大于等于一倍螺纹直径（1d）；对螺柱的拧入机体端应拧紧在专用夹具中。当实验拉力达成规定的拉力载荷时，不得断裂；载荷大于该值，直至拉断，断裂应发生在杆部或未旋合的螺纹长度内，而不应发生在头与杆的交接处。为避开试件承受横向载荷，实验机的夹头应能自动定心。实验时，夹头的移动速度不应超过25mm/min。2． 扭矩实验（详见 GB3098.13）该实验合用于螺纹公称直径:3mm≤d≤10mm,且由于长度太短而不能实行拉力实验的螺钉和螺栓产品:最小破坏扭矩:MBmin=óBmin●Wpmin式中, Wpmin=Л/16●d13minóBmin=x●δbmin式中 MBmin——最小破坏扭矩 óB——扭转强度WP——抗扭截面模数；d1min——外螺纹小径最小值；δb——抗拉强度 X——强度比 ó/δb（附表）强度比常数值性能等级8.89.810.912.9比值 X0.840.8150.790.75最小破坏扭矩螺纹规格螺距mm最小破坏扭 MBmin，N。m螺纹规格螺距mm最小破坏扭 MBmin，N。m性能等级性能等级8.89.810.912.98.89.810.912.9M 10.250.0330.0360.0400.045M 50.87.68.39.310M1.20.250.0750.0820.0920.10M 61.013141617M 1.40.30.120.130.140.16M 71.023252831M 1.60.350.160.180.200.22M 81.2533364044M 20.40.370.400.450.50M 81.038424652M 2.50.450.820.901.01.1M 101.566728190M 30.51.51.71.92.1M 101.08492102114M 3.50.62.42.73.03.3M101.25758291102M 40.73.63.94.44.9最小破坏扭矩值合用于 6g、6f 和 6e 的...
