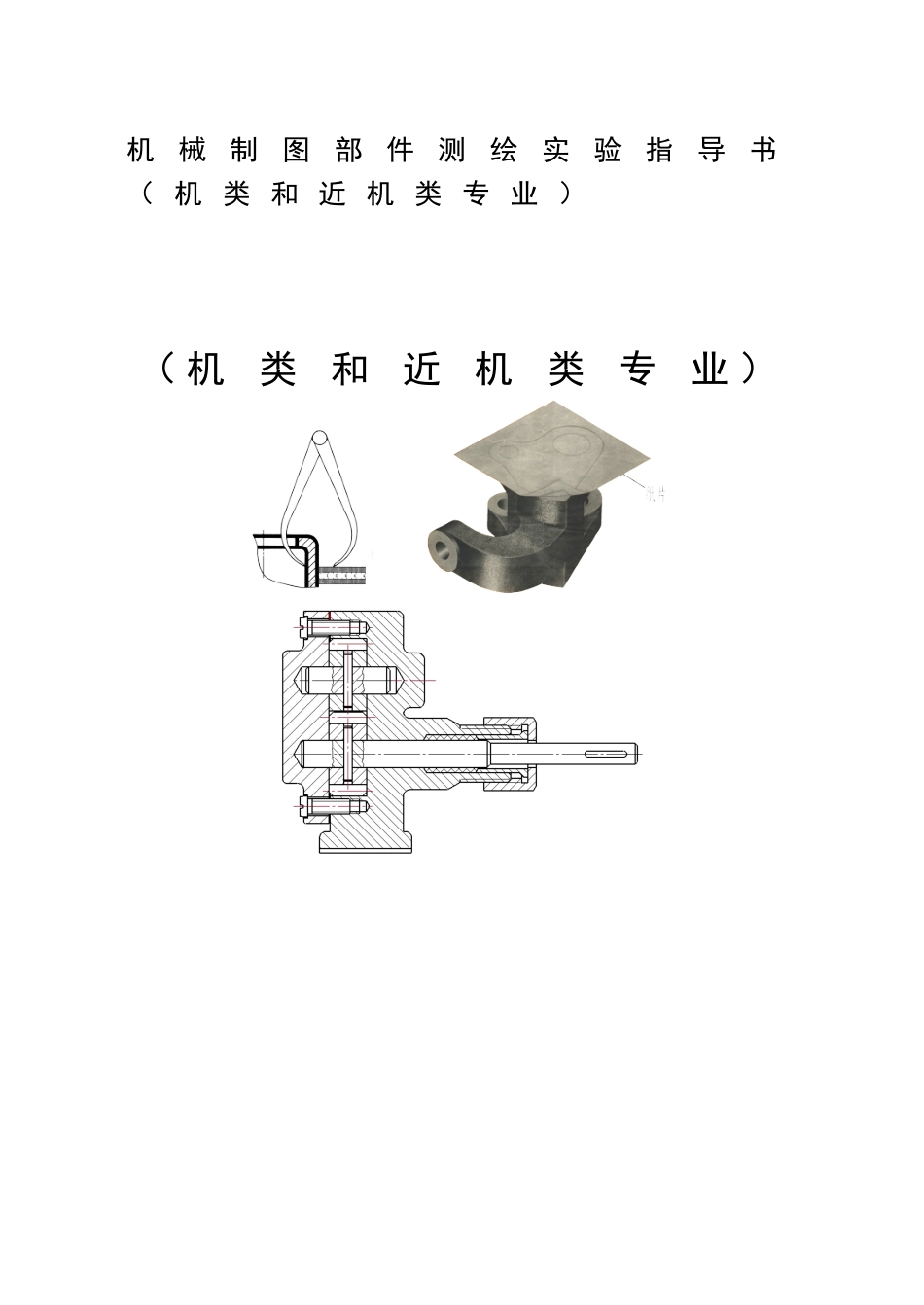

机械制图部件测绘实验指导书（机类和近机类专业）VIP免费

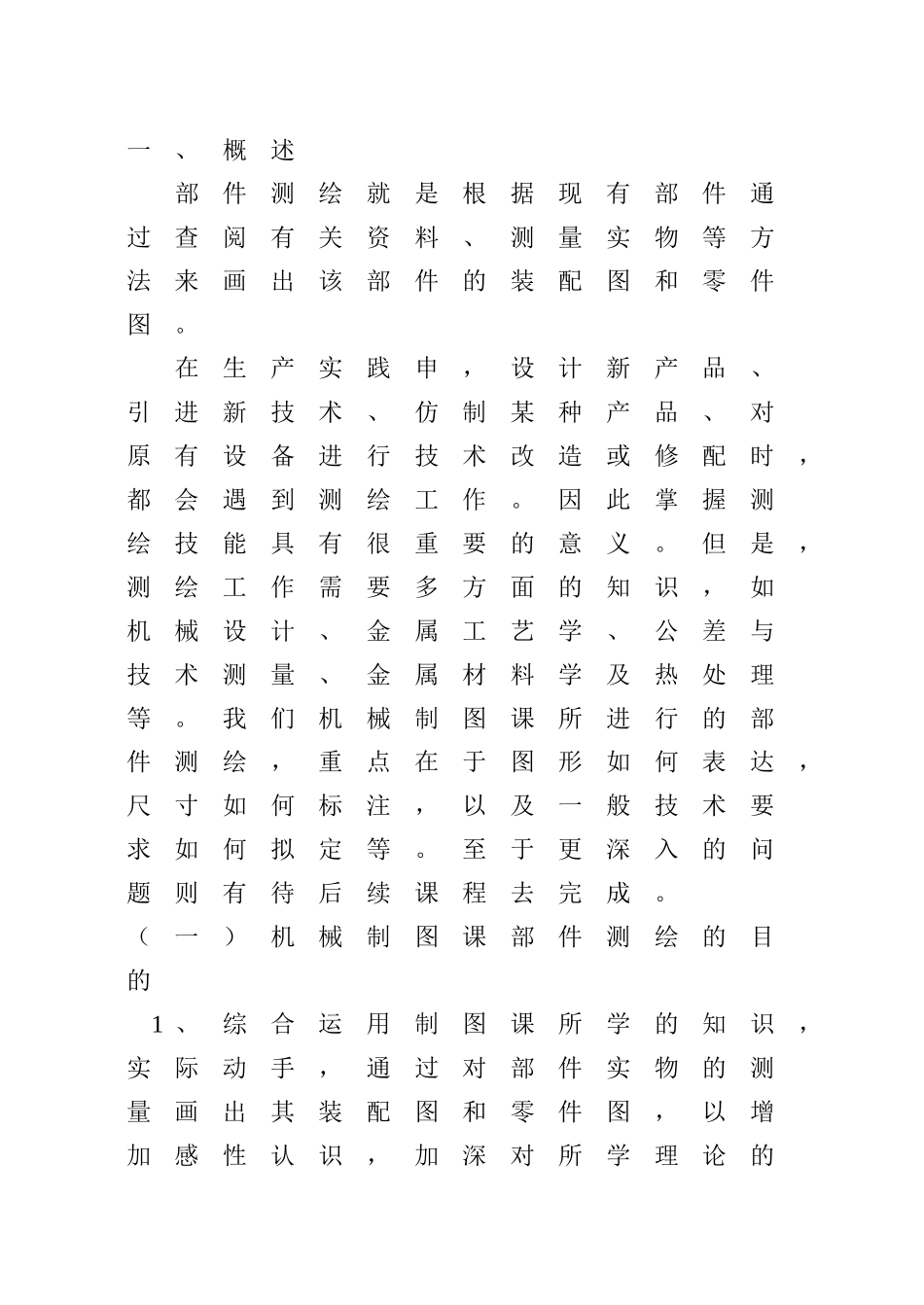

机械制图部件测绘实验指导书（机类和近机类专业）（机类和近机类专业）目录一、概述（一）部件测绘的目的（二）部件测绘的要求（三）测绘内容（四）测绘进行方式（五）时间安排二、作业指导（一）测绘的方法和步骤1、分解和分析部件结构2、画装配示意图3、拆卸零件4、画零件草图5、由全套零件草图画出装配图6、画零件工作图（二）几种部件的工作原理和结构简介1、回油阀2、一级圆柱齿轮减速器3、齿轮油泵注：所附图样仅供参考。部分图样技术要求由同学自已确定。一、概述部件测绘就是根据现有部件通过查阅有关资料、测量实物等方法来画出该部件的装配图和零件图。在生产实践申，设计新产品、引进新技术、仿制某种产品、对原有设备进行技术改造或修配时，都会遇到测绘工作。因此掌握测绘技能具有很重要的意义。但是，测绘工作需要多方面的知识，如机械设计、金属工艺学、公差与技术测量、金属材料学及热处理等。我们机械制图课所进行的部件测绘，重点在于图形如何表达，尺寸如何标注，以及一般技术要求如何拟定等。至于更深入的问题则有待后续课程去完成。（一）机械制图课部件测绘的目的1、综合运用制图课所学的知识，实际动手，通过对部件实物的测量画出其装配图和零件图，以增加感性认识，加深对所学理论的理解。2、熟悉部件测绘的一般方法和步骤。3、学会常用测量工具的使用方法。4、学会查阅有关资料。5、为后续课程的学习打下基础。（二）部件测绘的要求1、每人完成测绘零件草图一套；2、每人绘制所给部件的装配图一张（A2）；2、每人绘制零件图A3×2，具体零件由指导教师确定。（三）测绘内容测绘齿轮油泵、回油阀、一级圆柱齿轮减速器之一。具体部件由任课教师指定。（四）时间安排（共20学时）学时数内容学生具体任务分配2教师布置任务，分发工具和部件，学生做好准备工作。测绘分组进行，每组人数以4~6人为宜，选定测绘小组组长。仔细阅读本测绘指导书，了解所要测绘部件的工作原理和装配关系，并重新阅读教材中的相关章节。用专用工具按正确的拆卸顺序拆卸各零件，同时为拆卸下来的每一个零件编号（按拆卸的先后顺序编号，可用胶带纸将编号贴在零件上），并作适当记录，分清标准件和非标准件，画出部件装配示意图。6测绘零件草图草图用坐标纸徒手绘制，零件的表达方案应正确，零件测绘的要求和零件草图的绘制请重新阅读教材的有关章节。每位同学需要测绘并绘制一套完整的零件（非标准件）草图，标准件不需要测绘，只需测量尺寸后查阅标准，写出规定标记即可。注意在将全部零件草图的图形绘制完成后，再统一测量并标注尺寸，相关零件的关联尺寸要同时注出，避免矛盾。7画装配图（A2×1）确定部件装配图的表达方案，根据测绘的零件图和装配示意图拼画装配图，注意在此过程中可能要同时修改已测绘的零件图。拼画装配图的方法和步骤请重新阅读教材的有关章节。5画零件工作图（A3×2）将主要零件整理成零件工作图，共A3×2。具体内容由指导老师确定。零件工作图应由装配图中拆画得到，在画零件工作图的过程中也可参考已绘制的零件图草图。拆画零件图的步骤和要求请参阅教材的有关章节。交测绘作业和测绘模型、工具等二、作业指导（一）测绘的方法和步骤1、了解部件结构（1）包括了解部件的用途、性能、工作原理、结构特点和零件间的装配关系及拆装顺序。测量并记录必要的原始数据（如主要间隙、活动范围等），以便重新装复后能够恢复原有性能。（2）了解方法:观察、分析、研究部件的结构和工作情况，阅读有关资料和参考同类产品图纸，了解现场使用情况和征求改进意见。2、画装配示意图装配示意图用以表示部件中各零件的相互位置和装配关系，作为拆卸零件后重新装配成部件和画装配图的依据。装配示意图的画法有以下特点：（1）假想把部件看成是透明体，以便同时看到部件的内外零件的轮廓和装配关系。（2）只用简单的符号和线条表达各零件的大致形状和装配关系，一般只画一个图形（表达不完全也可增加图形）。（3）一般零件可用简单的图形画出大致轮廓，有些零件画法可按GB规定的符号来画。（4）相邻零件的接触面或配合面之间应留有间隙，以便于区别（注意和画装配图不同）。（5...
