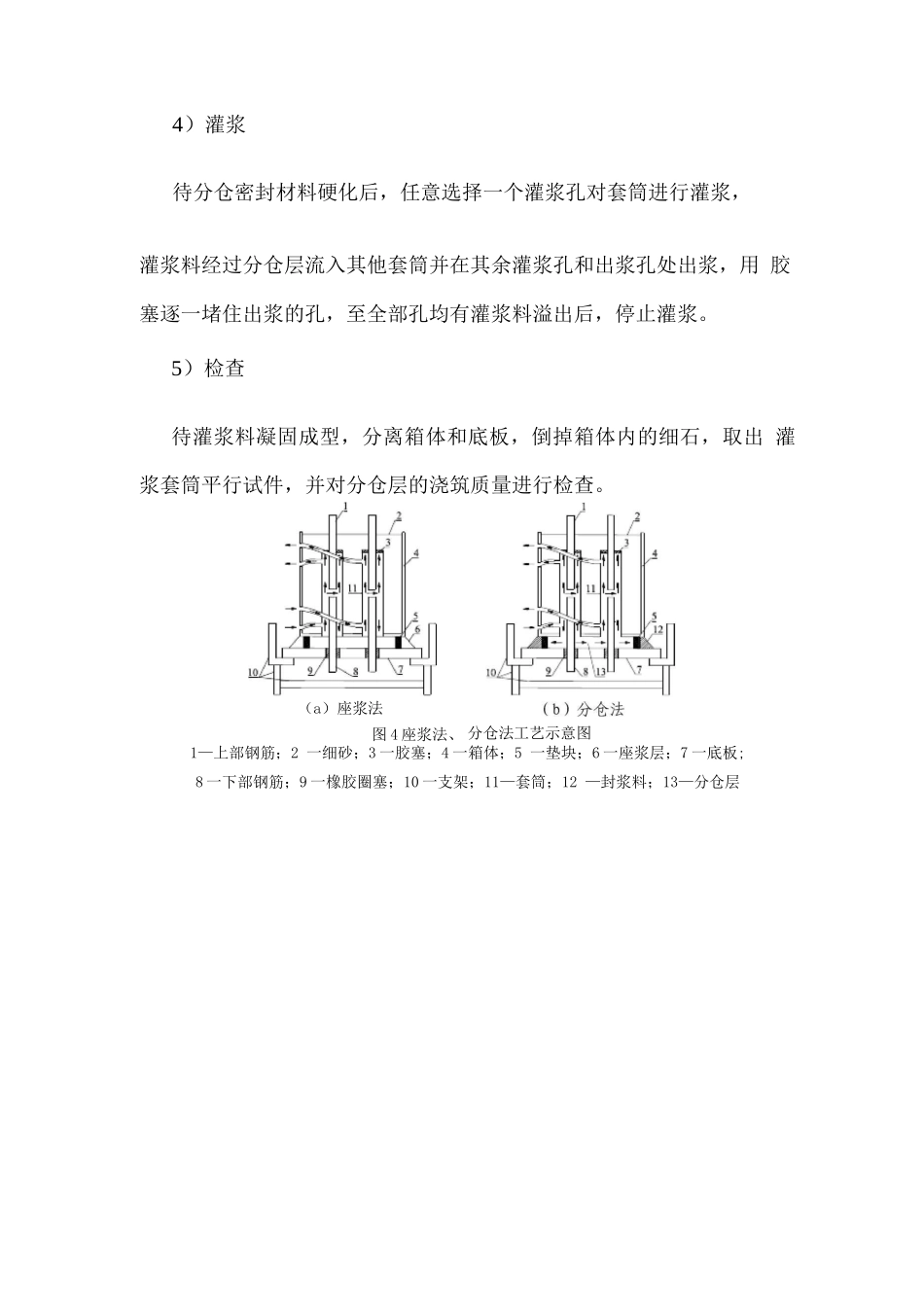

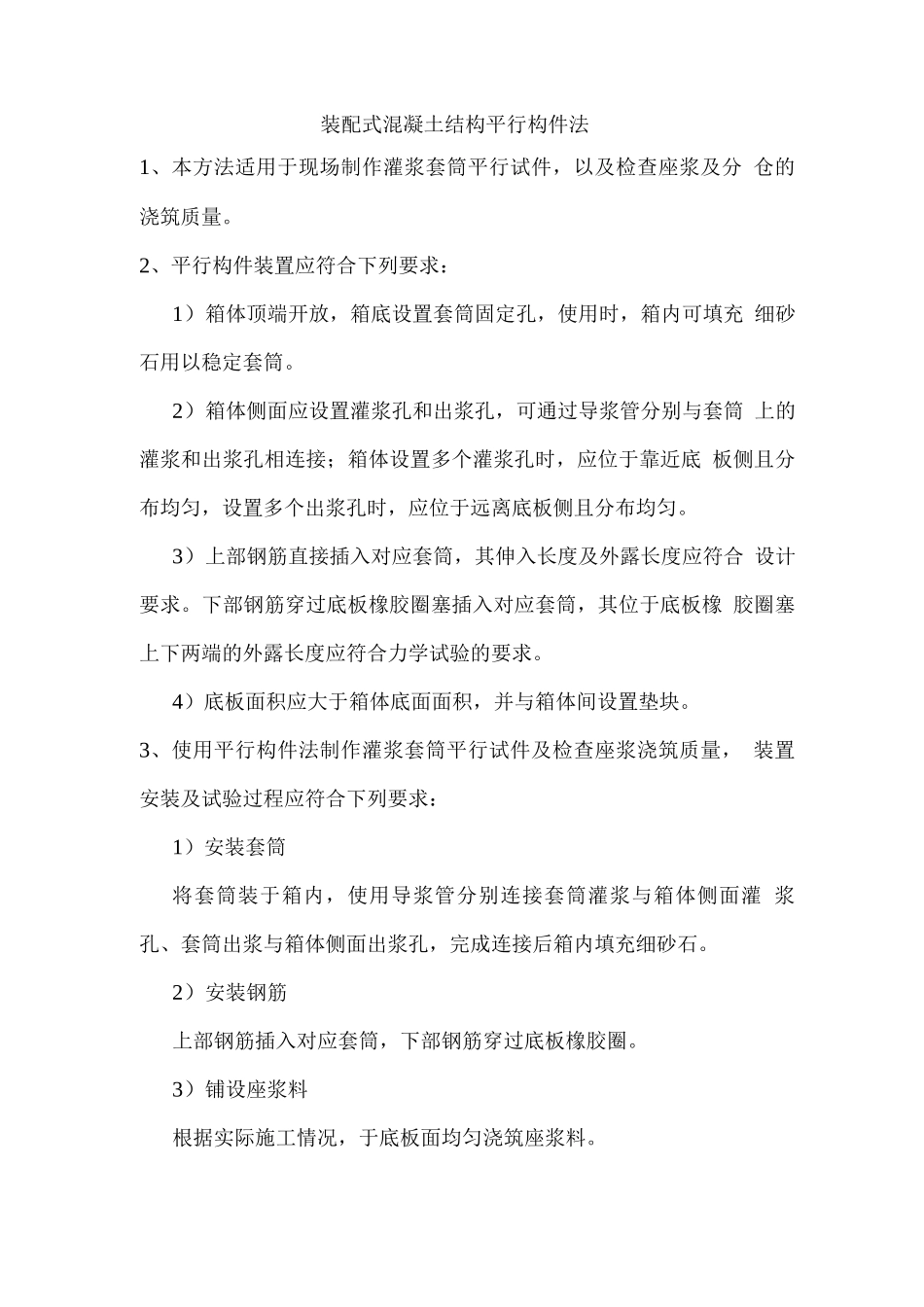

装配式混凝土结构平行构件法1、本方法适用于现场制作灌浆套筒平行试件，以及检查座浆及分 仓的浇筑质量。2、平行构件装置应符合下列要求：1）箱体顶端开放，箱底设置套筒固定孔，使用时，箱内可填充 细砂石用以稳定套筒。2）箱体侧面应设置灌浆孔和出浆孔，可通过导浆管分别与套筒 上的灌浆和出浆孔相连接；箱体设置多个灌浆孔时，应位于靠近底 板侧且分布均匀，设置多个出浆孔时，应位于远离底板侧且分布均匀。3）上部钢筋直接插入对应套筒，其伸入长度及外露长度应符合 设计要求。下部钢筋穿过底板橡胶圈塞插入对应套筒，其位于底板橡 胶圈塞上下两端的外露长度应符合力学试验的要求。4）底板面积应大于箱体底面面积，并与箱体间设置垫块。3、使用平行构件法制作灌浆套筒平行试件及检查座浆浇筑质量， 装置安装及试验过程应符合下列要求：1）安装套筒将套筒装于箱内，使用导浆管分别连接套筒灌浆与箱体侧面灌 浆孔、套筒出浆与箱体侧面出浆孔，完成连接后箱内填充细砂石。2）安装钢筋上部钢筋插入对应套筒，下部钢筋穿过底板橡胶圈。3）铺设座浆料根据实际施工情况，于底板面均匀浇筑座浆料。4）安装箱体缓慢落下箱体，使下部钢筋插入对应套筒内，按压箱体挤出多余 座浆料，保证箱体水平置于垫块上。5）灌浆对套筒进行灌浆，待灌浆料从出浆孔溢出后，使用胶塞堵住灌浆 孔和出浆孔，停止灌浆。6）检查待灌浆料凝固成型，分离箱体和底板，倒掉箱内的细砂石，取出 灌浆套筒平行试件，并对座浆层浇筑质量和密实度进行检查。4、使用平行构件法制作灌浆套筒平行试件及检查分仓浇筑质量， 试验过程应符合下列要求：1）安装套筒将套筒装于箱内，使用导浆管分别连接套筒灌浆与箱体侧面灌 浆孔、套筒出浆与箱体侧面出浆孔，完成连接后箱内填充细砂石。2）安装钢筋上部钢筋插入对应套筒，下部钢筋穿过底板橡胶圈。3）安装箱体分仓层设置于箱体底面与底板之间用垫块隔开的空间，采纳分仓 密封材料将分仓层的四周密封，使分仓层形成密闭的空腔；缓慢落下 箱体，使下部钢筋插入对应套筒内，保证箱体水平置于垫块上。4）灌浆待分仓密封材料硬化后，任意选择一个灌浆孔对套筒进行灌浆，灌浆料经过分仓层流入其他套筒并在其余灌浆孔和出浆孔处出浆，用 胶塞逐一堵住出浆的孔，至全部孔均有灌浆料溢出后，停止灌浆。5）检查待灌浆料凝固成型，分离箱体和底板，倒掉箱体内的细石，取出 灌浆套筒平行试件，并对分仓层的浇筑质量进行检查。1—上部钢...
