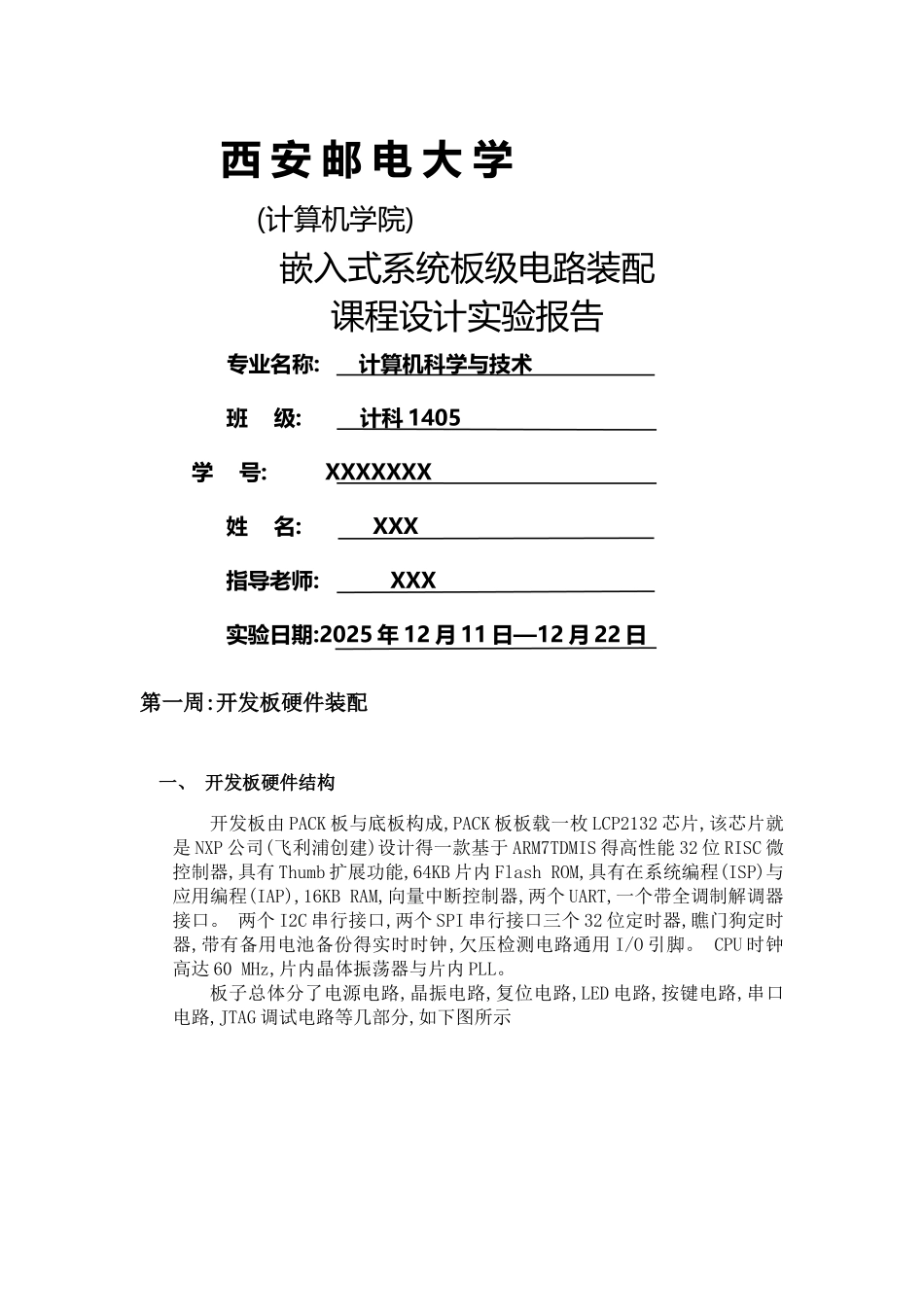

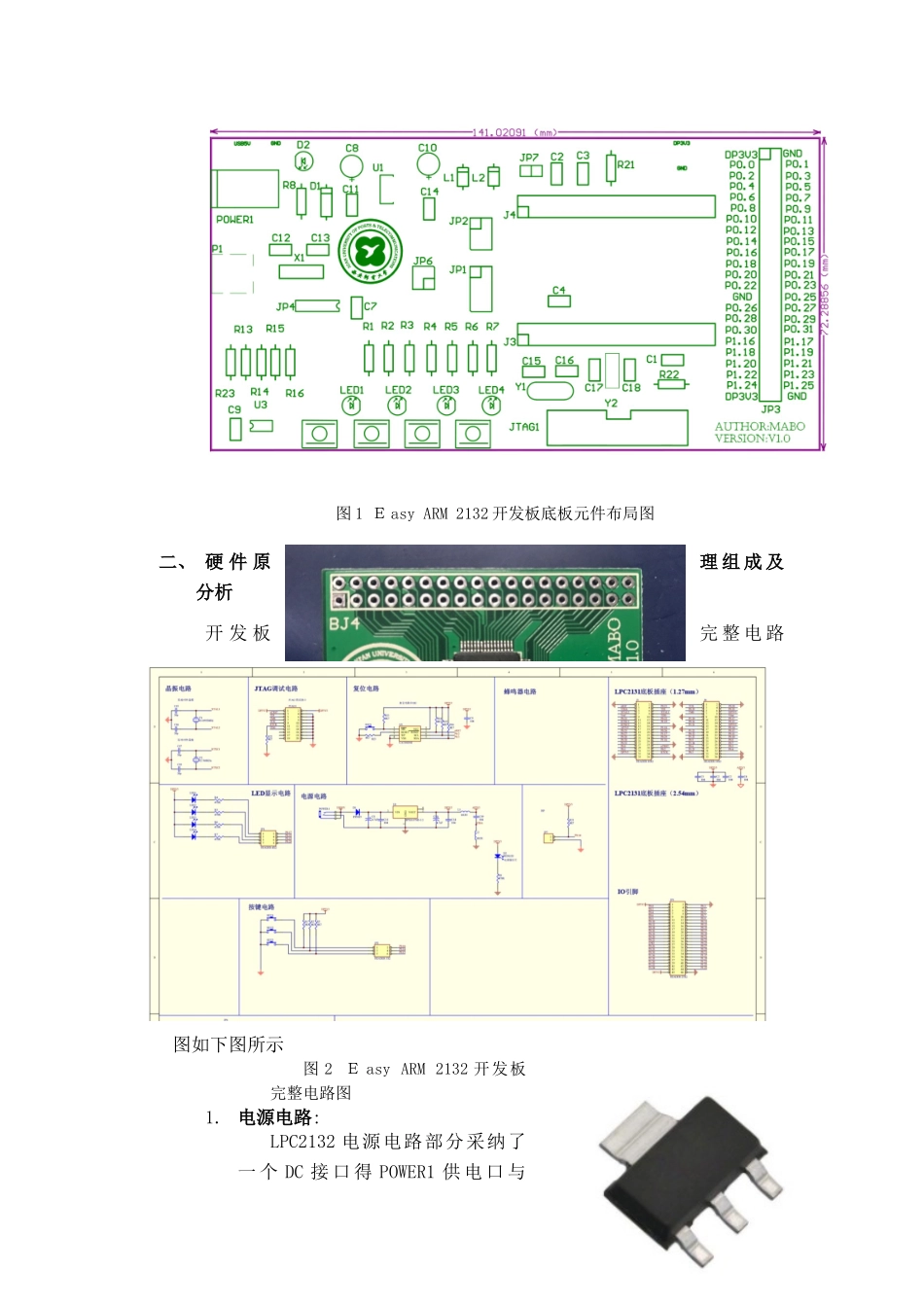

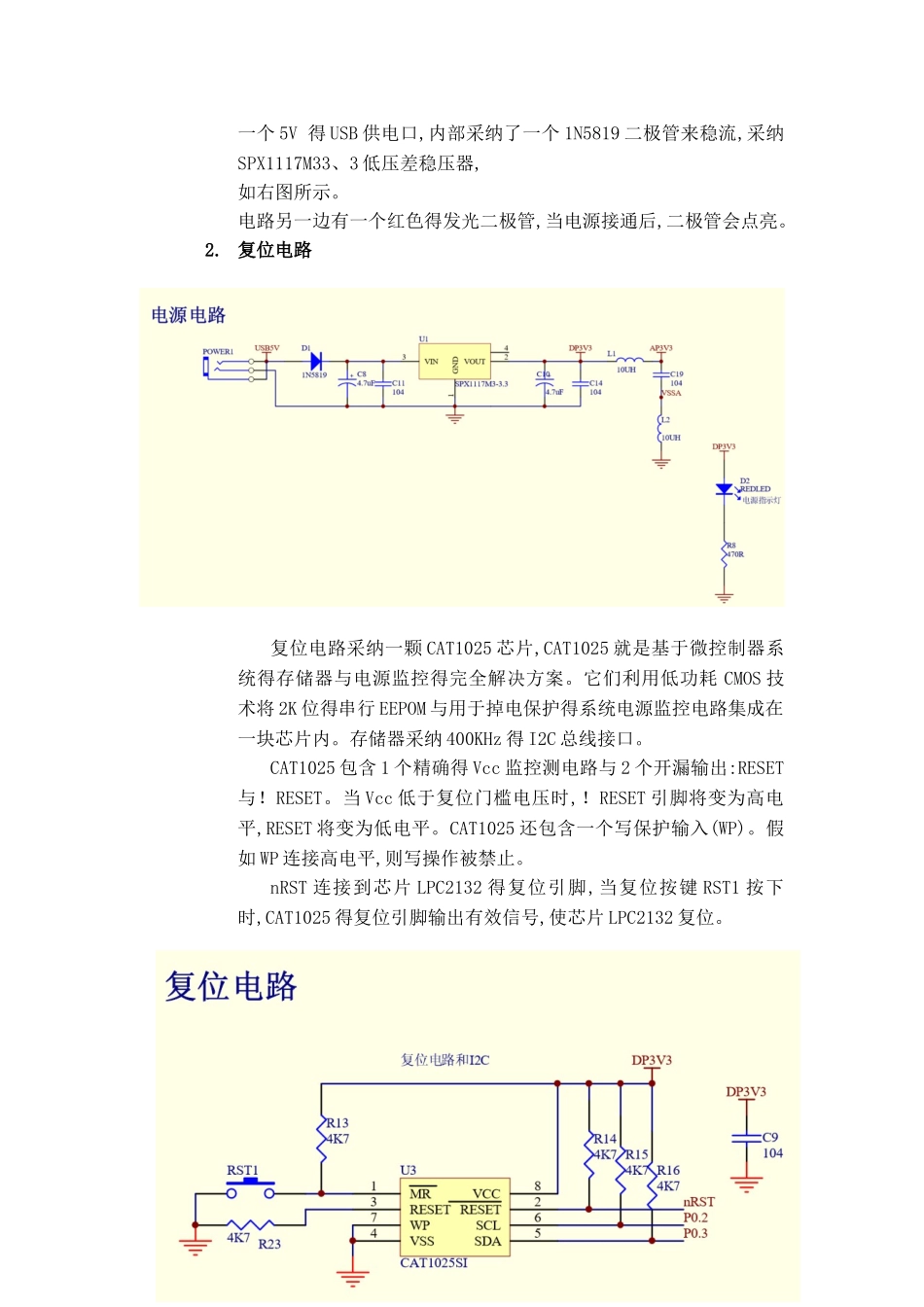

西 安 邮 电 大 学 (计算机学院) 嵌入式系统板级电路装配 课程设计实验报告专业名称: 计算机科学与技术班 级: 计科 1405 学 号: XXXXXXX姓 名: XXX指导老师: XXX实验日期:2025 年 12 月 11 日—12 月 22 日第一周:开发板硬件装配一、 开发板硬件结构开发板由 PACK 板与底板构成,PACK 板板载一枚 LCP2132 芯片,该芯片就是 NXP 公司(飞利浦创建)设计得一款基于 ARM7TDMIS 得高性能 32 位 RISC 微控制器,具有 Thumb 扩展功能,64KB 片内 Flash ROM,具有在系统编程(ISP)与应用编程(IAP),16KB RAM,向量中断控制器,两个 UART,一个带全调制解调器接口。 两个 I2C 串行接口,两个 SPI 串行接口三个 32 位定时器,瞧门狗定时器,带有备用电池备份得实时时钟,欠压检测电路通用 I/O 引脚。 CPU 时钟高达 60 MHz,片内晶体振荡器与片内 PLL。板子总体分了电源电路,晶振电路,复位电路,LED 电路,按键电路,串口电路,JTAG 调试电路等几部分,如下图所示图 1 Ｅ asy ARM 2132 开发板底板元件布局图二、 硬 件 原理 组 成 及分析开 发 板完 整 电 路图如下图所示图 2 Ｅ asy ARM 2132 开发板完整电路图1. 电源电路:LPC2132 电源电路部分采纳了一 个 DC 接 口 得 POWER1 供 电 口 与一个 5V 得 USB 供电口,内部采纳了一个 1N5819 二极管来稳流,采纳SPX1117M33、3 低压差稳压器,如右图所示。电路另一边有一个红色得发光二极管,当电源接通后,二极管会点亮。2. 复位电路复位电路采纳一颗 CAT1025 芯片,CAT1025 就是基于微控制器系统得存储器与电源监控得完全解决方案。它们利用低功耗 CMOS 技术将 2K 位得串行 EEPOM 与用于掉电保护得系统电源监控电路集成在一块芯片内。存储器采纳 400KHz 得 I2C 总线接口。CAT1025 包含 1 个精确得 Vcc 监控测电路与 2 个开漏输出:RESET与！RESET。当 Vcc 低于复位门槛电压时,！RESET 引脚将变为高电平,RESET 将变为低电平。CAT1025 还包含一个写保护输入(WP)。假如 WP 连接高电平,则写操作被禁止。nRST 连接到芯片 LPC2132 得复位引脚,当复位按键 RST1 按下时,CAT1025 得复位引脚输出有效信号,使芯片 LPC2132 复位。3. 系统时钟电路LPC2132 微控制器可使用外部晶振或外部时钟源,片外晶振频率范围 :1~30MHz,如 下 图 中Y111、0592MHz,内部锁相环电路 PLL 可调整系统时钟,通过片内 P...
