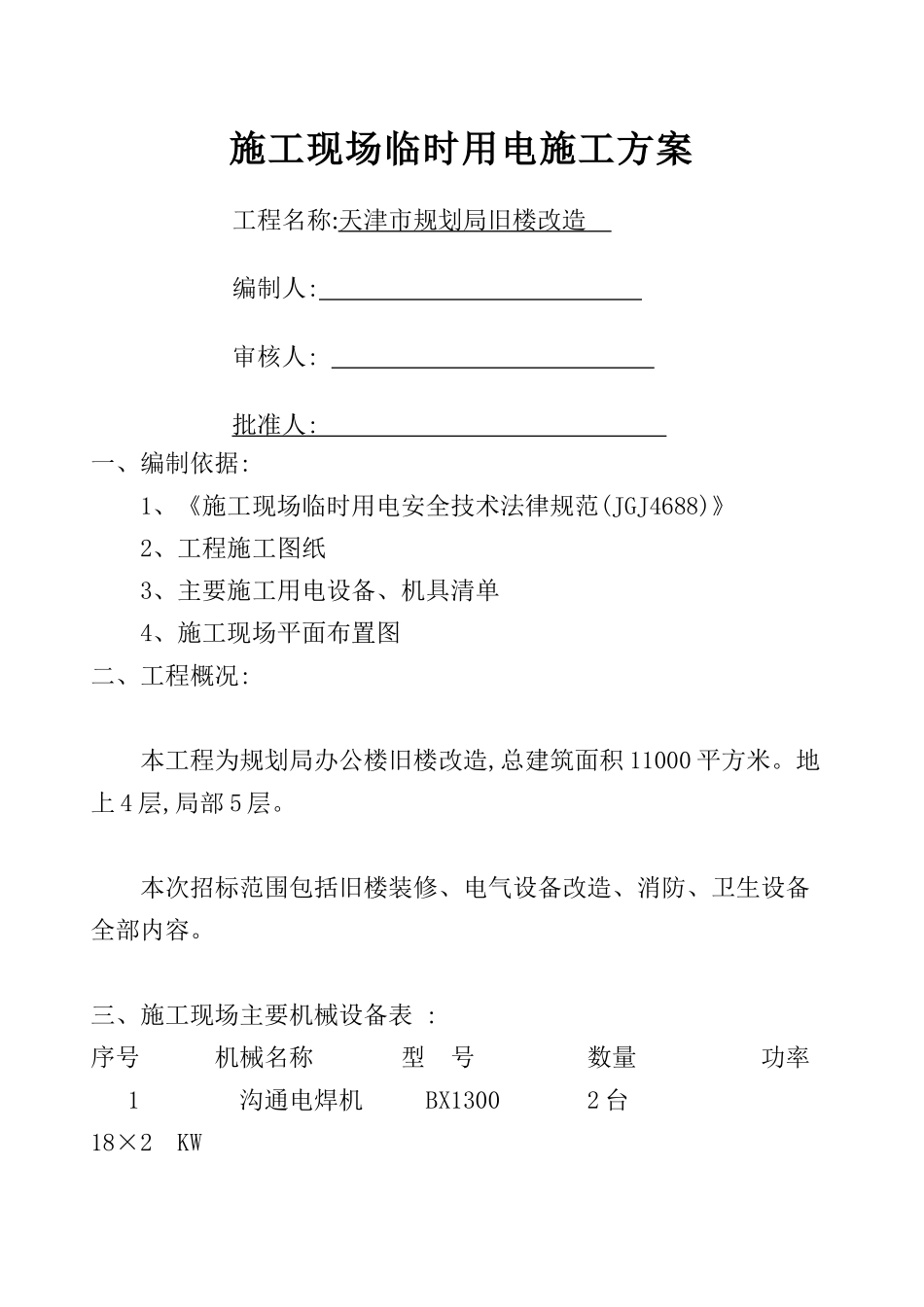

规划局旧楼改造临时施工用电方案

施工现场临时用电施工方案工程名称:天津市规划局旧楼改造 编制人: 审核人: 批准人 : 一、编制依据: 1、《施工现场临时用电安全技术法律规范(JGJ4688)》 2、工程施工图纸 3、主要施工用电设备、机具清单 4、施工现场平面布置图 二、工程概况: 本工程为规划局办公楼旧楼改造,总建筑面积 11000 平方米。地上 4 层,局部 5 层。 本次招标范围包括旧楼装修、电气设备改造、消防、卫生设备全部内容。 三、施工现场主要机械设备表 :序号 机械名称 型 号 数量 功率 1 沟通电焊机 BX1300 2 台 18×2 KW 2 角磨机 2 台 2×0、4KW 3 云石机 2 台 2×0、4KW 4 冲击钻 2 台 2×0、2KW 5 无齿锯 2 台 2×0、4KW 6 照明 10KW四、现场用电负荷计算 由于现场线路距离不大不考虑线路损耗 总用电量 P 总=1、05〔K 机×(∑P 机)/COSΦ+K 焊×∑P 焊+K照×∑P 照〕 经计算总用电量:P 总=1、05×(0、5×2、8/0、7+36×0、6+10×1)=33、6 KW 现场电源由一层原有总配电箱引来。五、配电电路设计: 一层设总配电箱,各楼层均设有分配电箱,按现场平面情况在楼梯间安装配电箱位置。电缆按法律规范要求施工。配电箱安装完毕后,施工现场用得所有得配电箱及设施采纳 TNS 系统供电,五线到位,零线、地线分别设置。A 级电源箱必须做重复接地,重复接地得电阻不大于 4Ω。电缆采纳橡胶护套防水线缆,悬空架设,固定牢固。灯架高度不得低于 2、5 米。,箱内电气平面图、系统图应齐全,配线合理。 导线选用: 一层总配电箱引出:BVR3×16+2×10㎡ 至各楼层分配电箱。 各级电源箱处分别做重复接地,接地极采纳镀锌圆钢Φ19×2500,3 根一组,用 40×4 镀锌扁铁连接,埋深 0、8 米引出,接地电阻不大于 4Ω。 六、配电箱与开关箱设计: (1)、施工现场实行三级配电二级保护,二级保护及分配电箱设一级总漏电,开关箱设一级漏电。 (2)、总配电箱内装设有明显断开点得隔离刀闸与分路带短路保护得空气开关或熔断器以及漏电开关。 (3)、分箱内总开关用带过流保护得自动空气开关,分路开关用带熔丝得刀闸或漏电开关。 (4)、各台用电设备有各自专用开关箱,实行“一机一闸一漏一箱”制,严禁一闸多用。 (5)、合理选择漏电开关得脱扣整定电流及动作电流,开关箱内漏电开关得漏电电流小于 30Ma,动作时间小于 0、1S。 (6)、所有配电箱、开关箱均编号并作出分路标记。 七、安全用电技术措施 (1)、本系统采纳三相五线制配...
