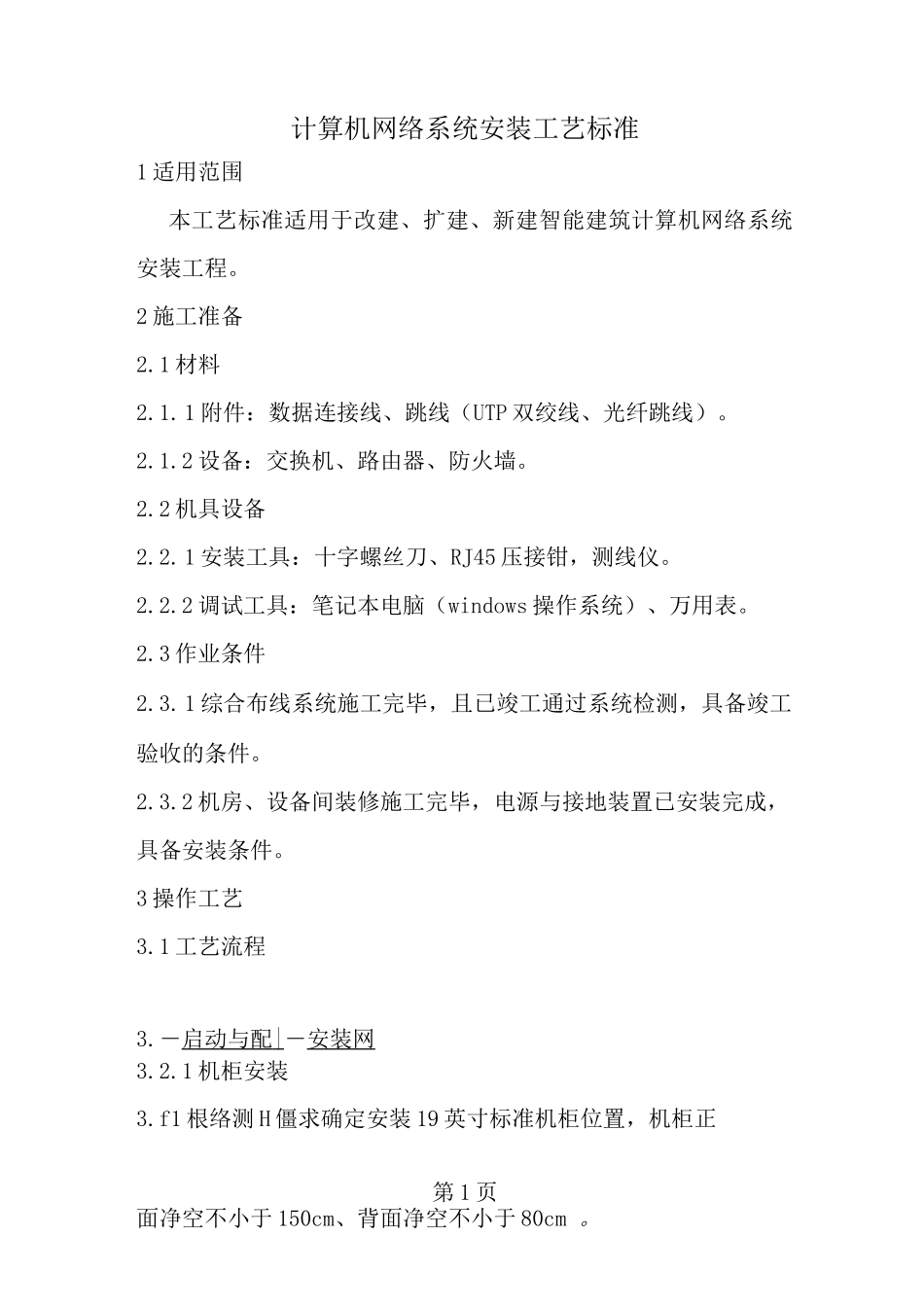

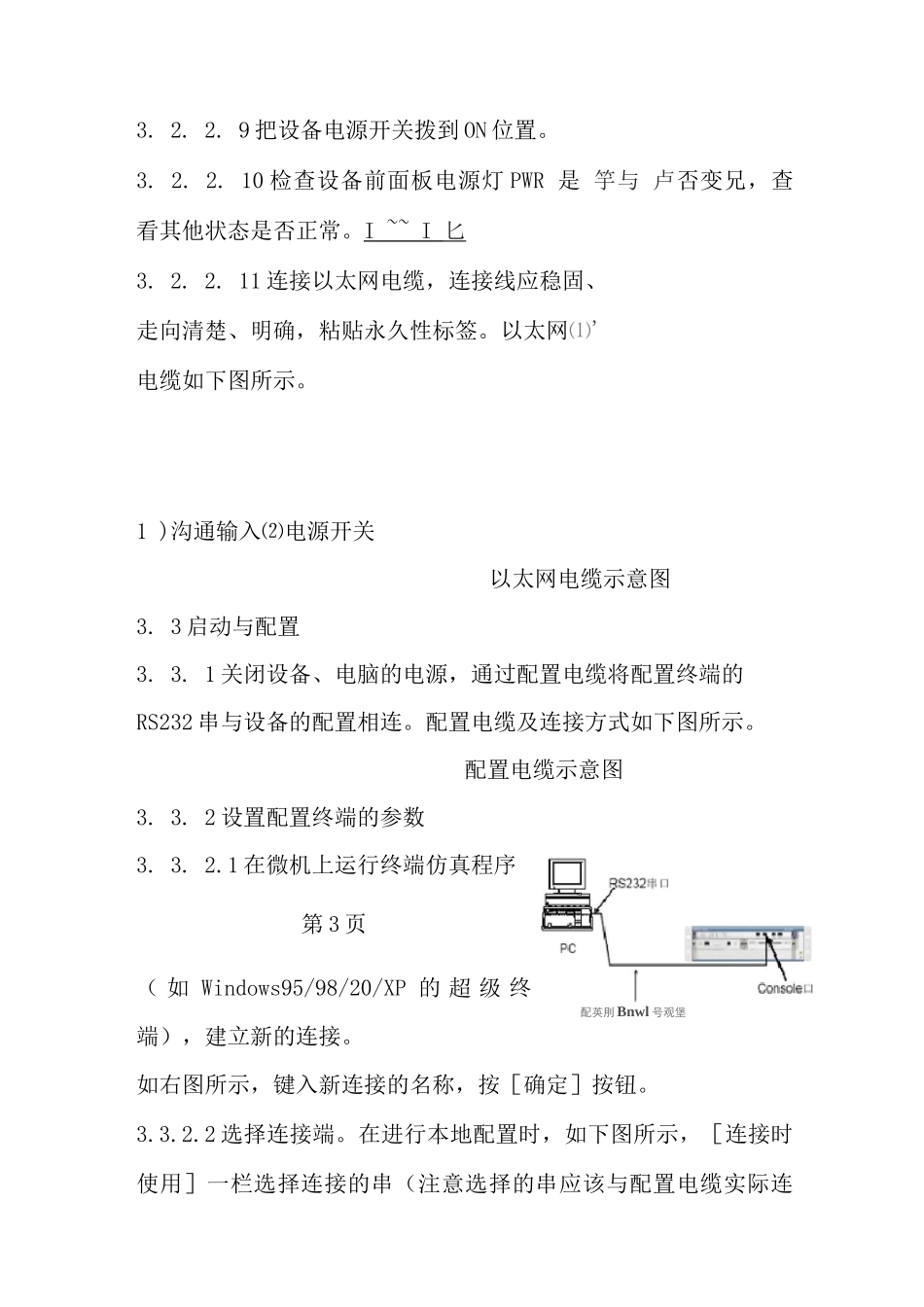

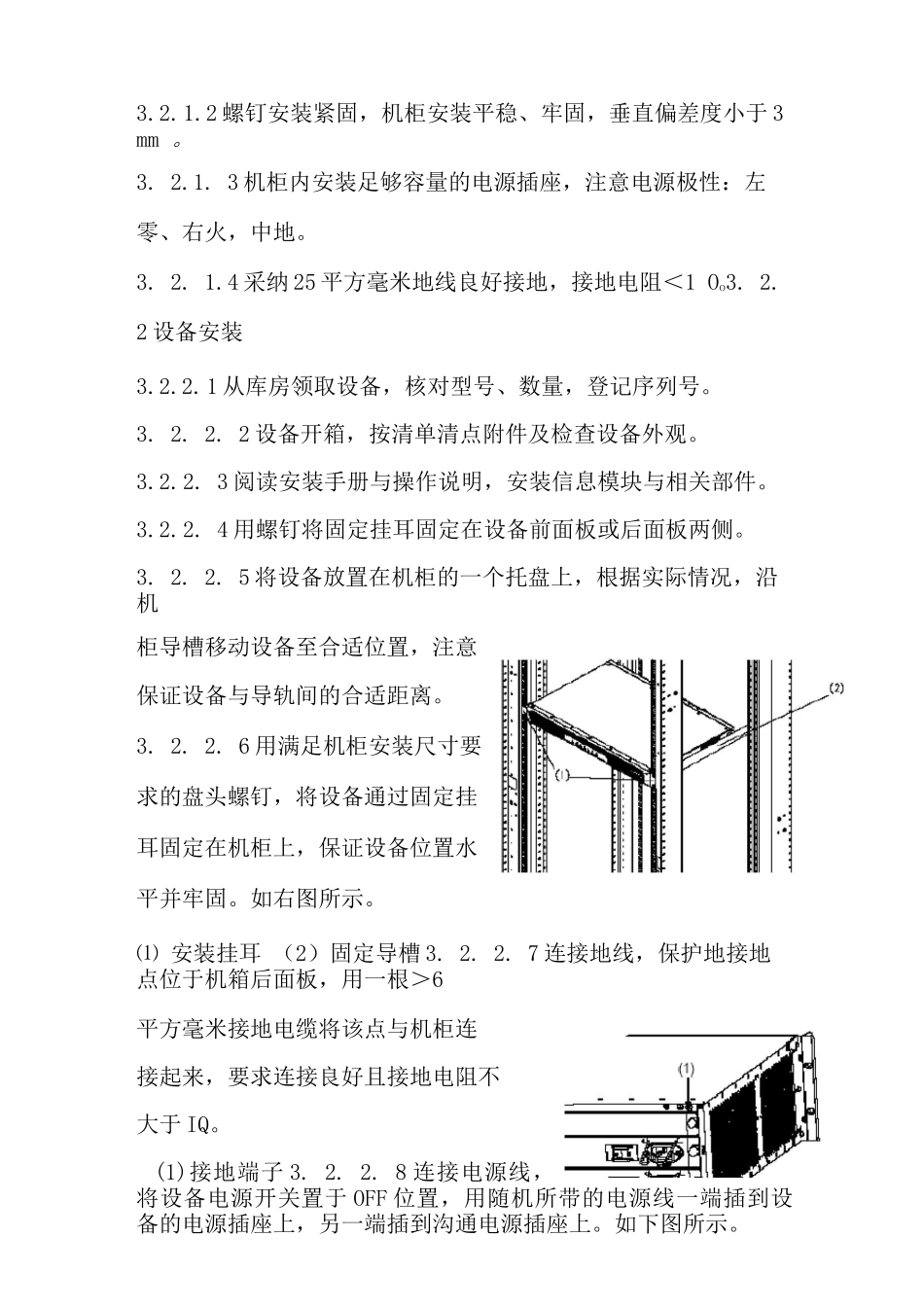

计算机网络系统安装工艺标准1 适用范围本工艺标准适用于改建、扩建、新建智能建筑计算机网络系统安装工程。2 施工准备2.1 材料2.1.1 附件：数据连接线、跳线（UTP 双绞线、光纤跳线）。2.1.2 设备：交换机、路由器、防火墙。2.2 机具设备2.2.1 安装工具：十字螺丝刀、RJ45 压接钳，测线仪。2.2.2 调试工具：笔记本电脑（windows 操作系统）、万用表。2.3 作业条件2.3.1 综合布线系统施工完毕，且已竣工通过系统检测，具备竣工验收的条件。2.3.2 机房、设备间装修施工完毕，电源与接地装置已安装完成，具备安装条件。3 操作工艺3.1 工艺流程3.―启动与配 | ―安装网3.2.1 机柜安装3.f1 根络测 H 僵求确定安装 19 英寸标准机柜位置，机柜正第 1 页面净空不小于 150cm、背面净空不小于 80cm 。3.2.1.2 螺钉安装紧固，机柜安装平稳、牢固，垂直偏差度小于 3 mm 。3. 2.1. 3 机柜内安装足够容量的电源插座，注意电源极性：左零、右火，中地。3. 2. 1.4 采纳 25 平方毫米地线良好接地，接地电阻＜1 Oo3. 2. 2 设备安装3.2.2.1 从库房领取设备，核对型号、数量，登记序列号。3. 2. 2. 2 设备开箱，按清单清点附件及检查设备外观。3.2.2. 3 阅读安装手册与操作说明，安装信息模块与相关部件。3.2.2. 4 用螺钉将固定挂耳固定在设备前面板或后面板两侧。3. 2. 2. 5 将设备放置在机柜的一个托盘上，根据实际情况，沿机柜导槽移动设备至合适位置，注意保证设备与导轨间的合适距离。3. 2. 2. 6 用满足机柜安装尺寸要求的盘头螺钉，将设备通过固定挂耳固定在机柜上，保证设备位置水平并牢固。如右图所示。⑴ 安装挂耳 （2）固定导槽 3. 2. 2. 7 连接地线，保护地接地点位于机箱后面板，用一根＞6平方毫米接地电缆将该点与机柜连接起来，要求连接良好且接地电阻不大于 IQ。(1)接地端子 3. 2. 2. 8 连接电源线，将设备电源开关置于 OFF 位置，用随机所带的电源线一端插到设备的电源插座上，另一端插到沟通电源插座上。如下图所示。3. 2. 2. 9 把设备电源开关拨到 ON 位置。3. 2. 2. 10 检查设备前面板电源灯 PWR 是 竽与 卢否变兄，查看其他状态是否正常。I ~~ I 匕 3. 2. 2. 11 连接以太网电缆，连接线应稳固、走向清楚、明确，粘贴永久性标签。以太网⑴'电缆如下图所示。1 )沟通输入⑵电源开关以太网电缆示意图3. 3 启动与配置3. 3. 1 关闭设备、电脑...
