计算机网络网络层实验报告参考

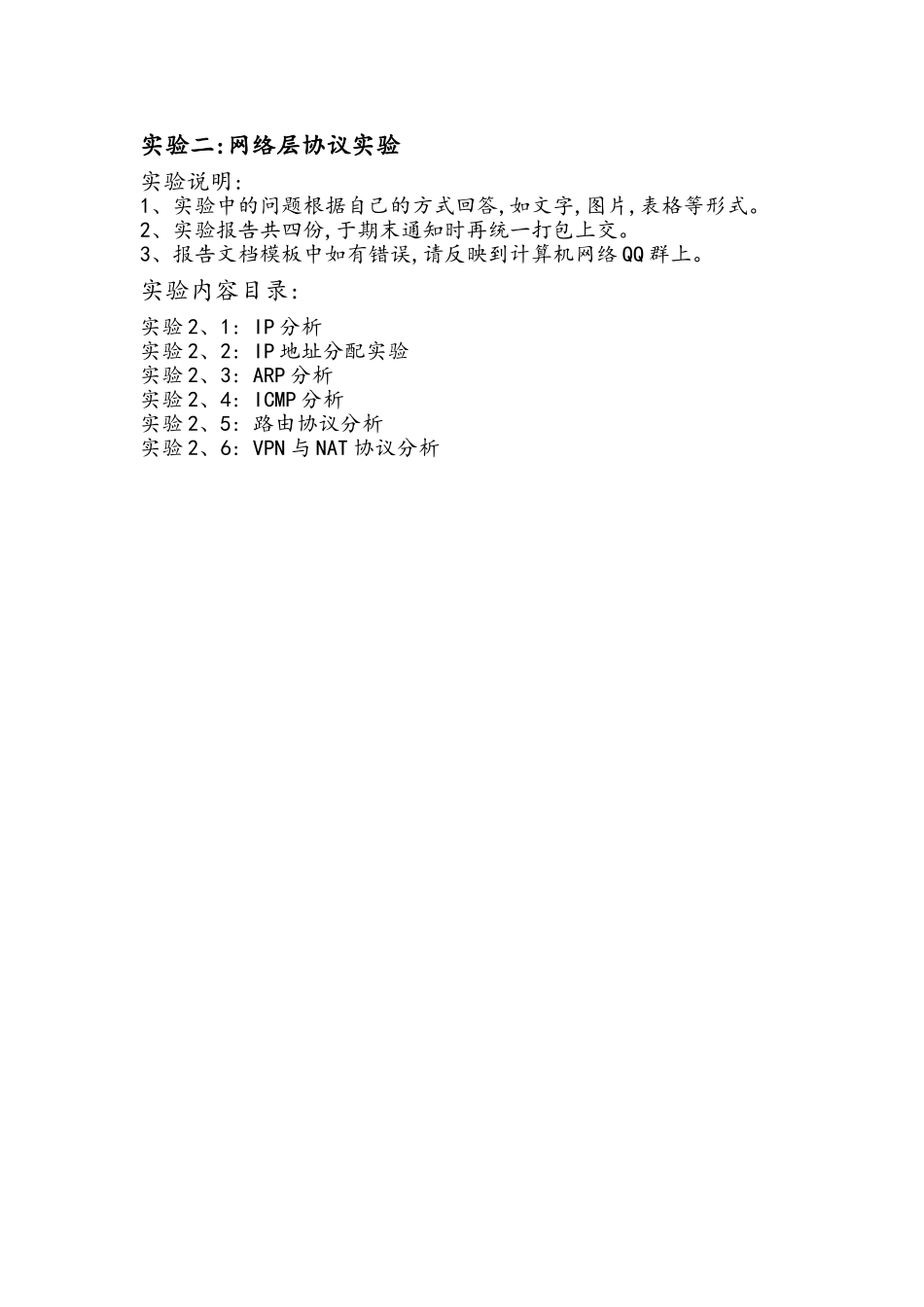

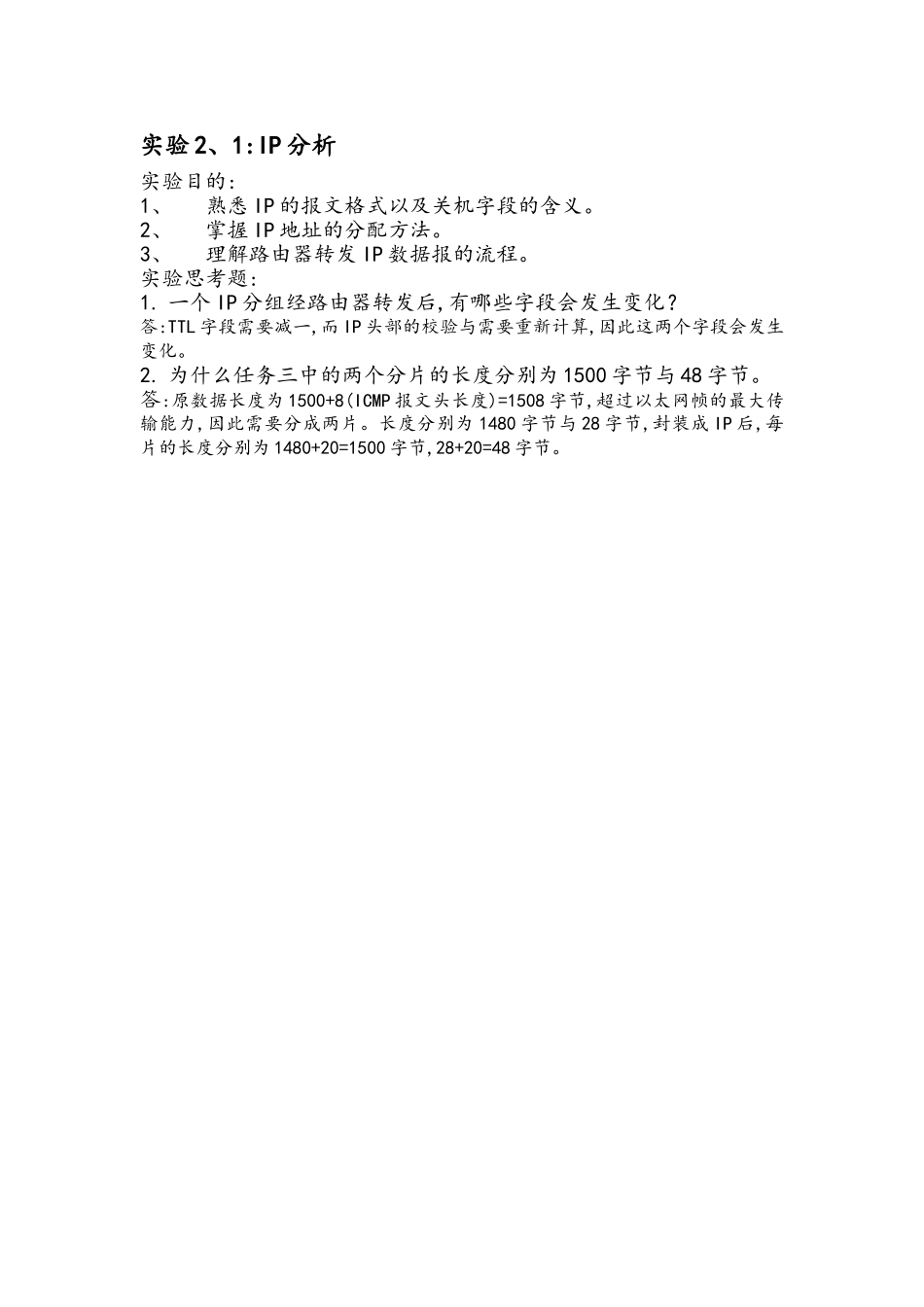

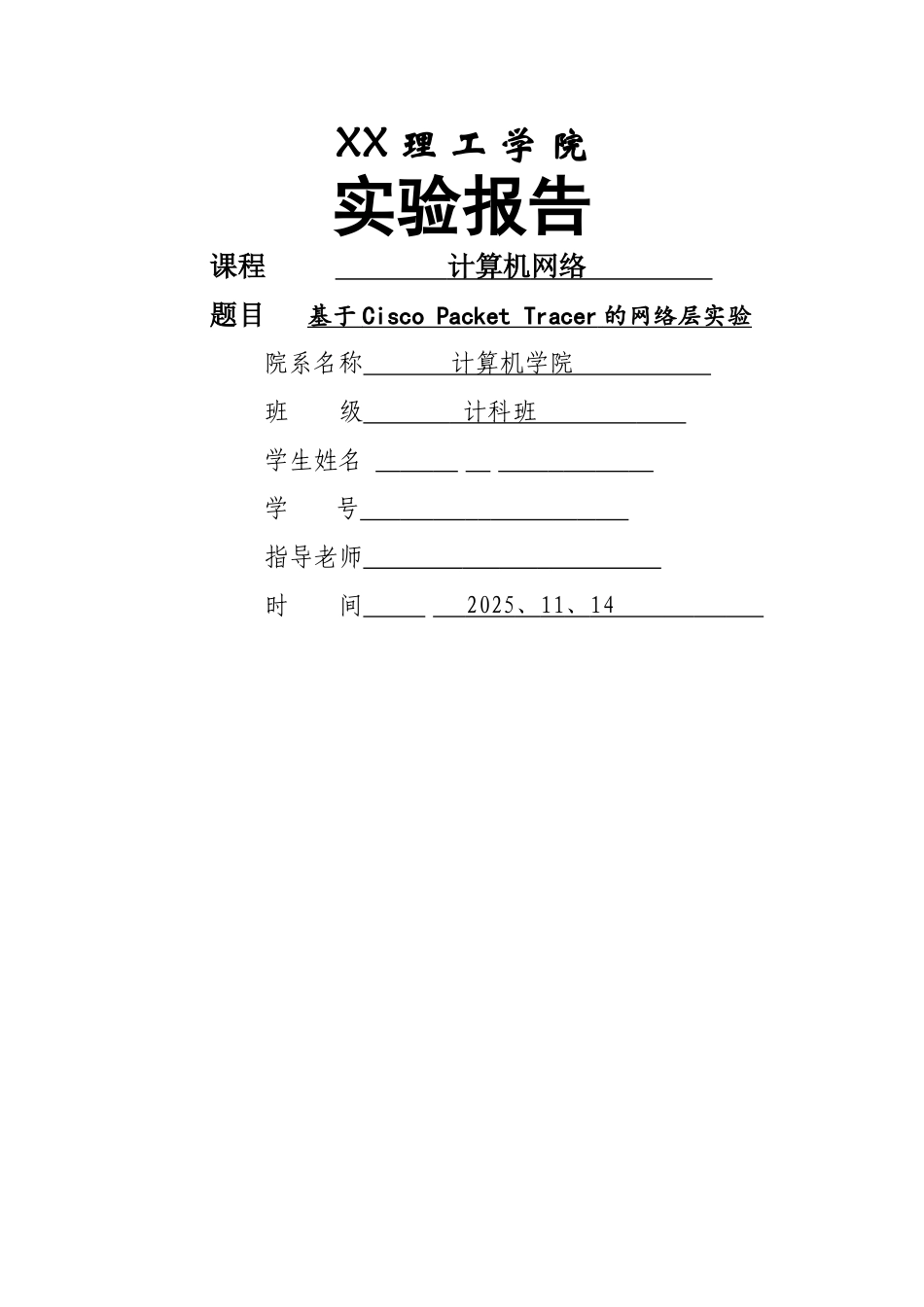

XX 理 工 学 院实验报告课程 计算机 网络 题目 基于 Cisco Packet Tracer 的网络层实验 院系名称 计算机学院 班 级 计科班 学生姓名 学号 指导老师 时 间 2025 、 11 、 14 实验二:网络层协议实验实验说明:1、实验中的问题根据自己的方式回答,如文字,图片,表格等形式。2、实验报告共四份,于期末通知时再统一打包上交。3、报告文档模板中如有错误,请反映到计算机网络 QQ 群上。实验内容目录:实验 2、1: IP 分析实验 2、2: IP 地址分配实验实验 2、3: ARP 分析实验 2、4: ICMP 分析实验 2、5: 路由协议分析实验 2、6: VPN 与 NAT 协议分析实验 2、1:IP 分析实验目的:1、熟悉 IP 的报文格式以及关机字段的含义。2、掌握 IP 地址的分配方法。3、理解路由器转发 IP 数据报的流程。实验思考题:1. 一个 IP 分组经路由器转发后,有哪些字段会发生变化？答:TTL 字段需要减一,而 IP 头部的校验与需要重新计算,因此这两个字段会发生变化。2. 为什么任务三中的两个分片的长度分别为 1500 字节与 48 字节。答:原数据长度为 1500+8(ICMP 报文头长度)=1508 字节,超过以太网帧的最大传输能力,因此需要分成两片。长度分别为 1480 字节与 28 字节,封装成 IP 后,每片的长度分别为 1480+20=1500 字节,28+20=48 字节。实验 2、2:IP 地址分配实验实验目的:1. 掌握主机与路由器的 IP 地址配置。2. 熟悉 CIDR 的 IP 地址编址方法。3. 理解 CIDR 的路由聚合功能。实验思考题:1. 与分类的 IP 编址方法相比,CIDR 编址方案具有什么优点？答:1)CIDR 的地址分配更高效,因为 CIDR 采纳可变长掩码,能根据网络的实际大小量身定制主机地址空间。2)CIDR 具有路由聚合功能,能减少路由器的路由表项。2、路由器的不同接口能否使用相同的网络号？答:不能,路由器的不同接口必须使用不同的网络号。实验 2、3:ARP 分析实验目的:1. 掌握基本的 ARP 命令。2. 熟悉 ARP 报文格式与数据封装方式。3. 理解 ARP 的工作原理。实验思考题:1. 任务一完成后,哪些 PC 的 ARP 缓存拥有 PC0 的 MAC 地址记录？哪些 PC 新添加了 PC1 的 MAC 地址记录？答:任务一完成后,PC1 与 PC2 拥有 PC0 与 MAC 地址记录,PC0 添加了 PC1 与 PC2 的MAC 地址记录。2. ARP 缓存的作用就是什么？缓存中记录的保存时间就是否越长越好？请解释理由。答:ARP 缓存可以提高工作效...
