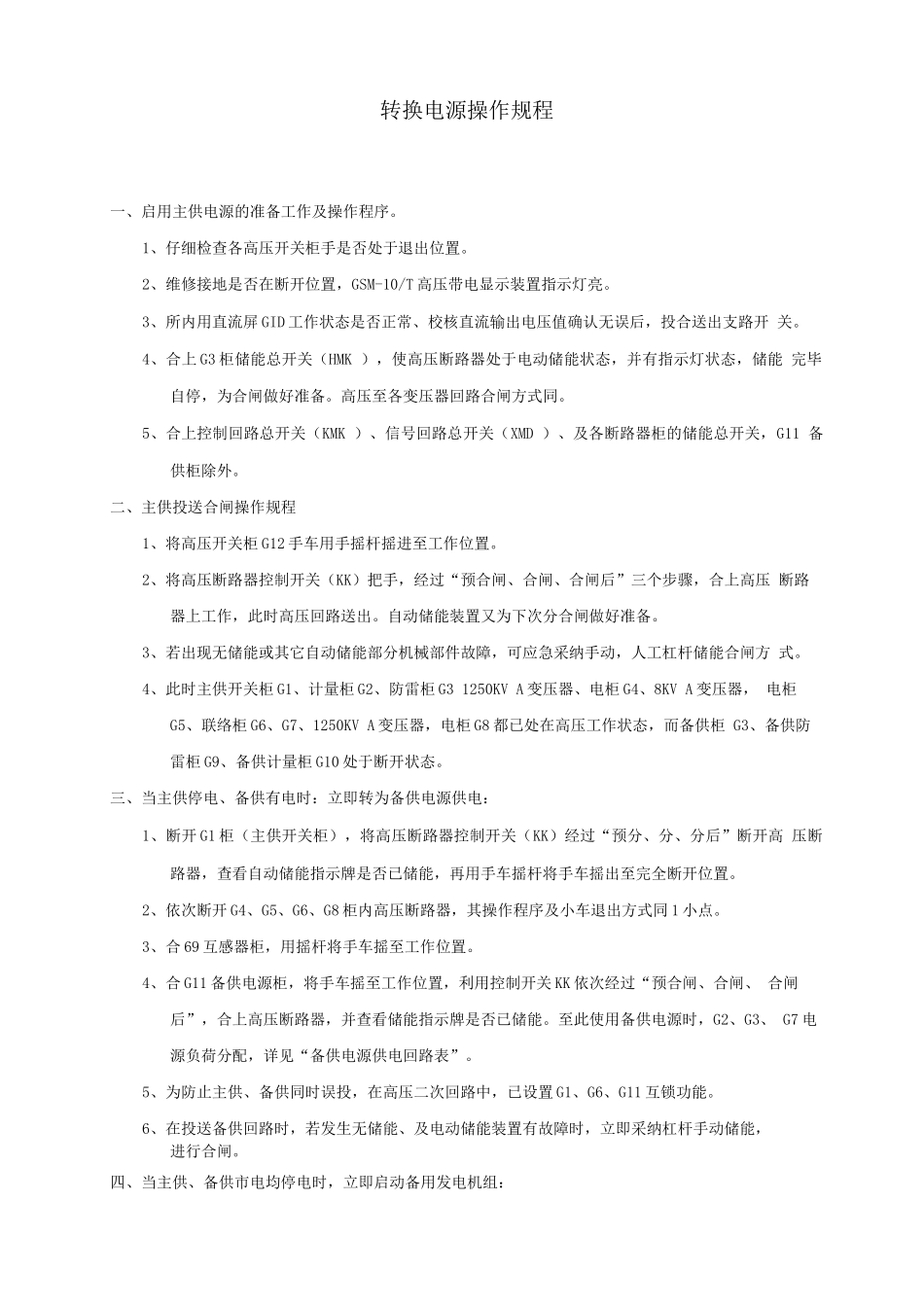

转换电源操作规程VIP专享

转换电源操作规程一、启用主供电源的准备工作及操作程序。1、仔细检查各高压开关柜手是否处于退出位置。2、维修接地是否在断开位置，GSM-10/T 高压带电显示装置指示灯亮。3、所内用直流屏 GID 工作状态是否正常、校核直流输出电压值确认无误后，投合送出支路开 关。4、合上 G3 柜储能总开关（HMK ），使高压断路器处于电动储能状态，并有指示灯状态，储能 完毕自停，为合闸做好准备。高压至各变压器回路合闸方式同。5、合上控制回路总开关（KMK ）、信号回路总开关（XMD ）、及各断路器柜的储能总开关，G11 备供柜除外。二、主供投送合闸操作规程1、将高压开关柜 G12 手车用手摇杆摇进至工作位置。2、将高压断路器控制开关（KK）把手，经过“预合闸、合闸、合闸后”三个步骤，合上高压 断路器上工作，此时高压回路送出。自动储能装置又为下次分合闸做好准备。3、若出现无储能或其它自动储能部分机械部件故障，可应急采纳手动，人工杠杆储能合闸方 式。4、此时主供开关柜 G1、计量柜 G2、防雷柜 G3 1250KV A 变压器、电柜 G4、8KV A 变压器， 电柜G5、联络柜 G6、G7、1250KV A 变压器，电柜 G8 都已处在高压工作状态，而备供柜 G3、备供防雷柜 G9、备供计量柜 G10 处于断开状态。三、当主供停电、备供有电时：立即转为备供电源供电：1、断开 G1 柜（主供开关柜），将高压断路器控制开关（KK）经过“预分、分、分后”断开高 压断路器，查看自动储能指示牌是否已储能，再用手车摇杆将手车摇出至完全断开位置。2、依次断开 G4、G5、G6、G8 柜内高压断路器，其操作程序及小车退出方式同 1 小点。3、合 69 互感器柜，用摇杆将手车摇至工作位置。4、合 G11 备供电源柜，将手车摇至工作位置，利用控制开关 KK 依次经过“预合闸、合闸、 合闸后”，合上高压断路器，并查看储能指示牌是否已储能。至此使用备供电源时，G2、G3、 G7 电源负荷分配，详见“备供电源供电回路表”。5、为防止主供、备供同时误投，在高压二次回路中，已设置 G1、G6、G11 互锁功能。6、在投送备供回路时，若发生无储能、及电动储能装置有故障时，立即采纳杠杆手动储能，进行合闸。四、当主供、备供市电均停电时，立即启动备用发电机组：1、高压部分操作：如高压柜未发生跳闸，则无需操作。2、低压部分操作① 断开全部变压器所属之低压总开关和各分路开关（注：低压总开关带有失压脱扣器、 停电后会自动断开）② 开启发电机后...
