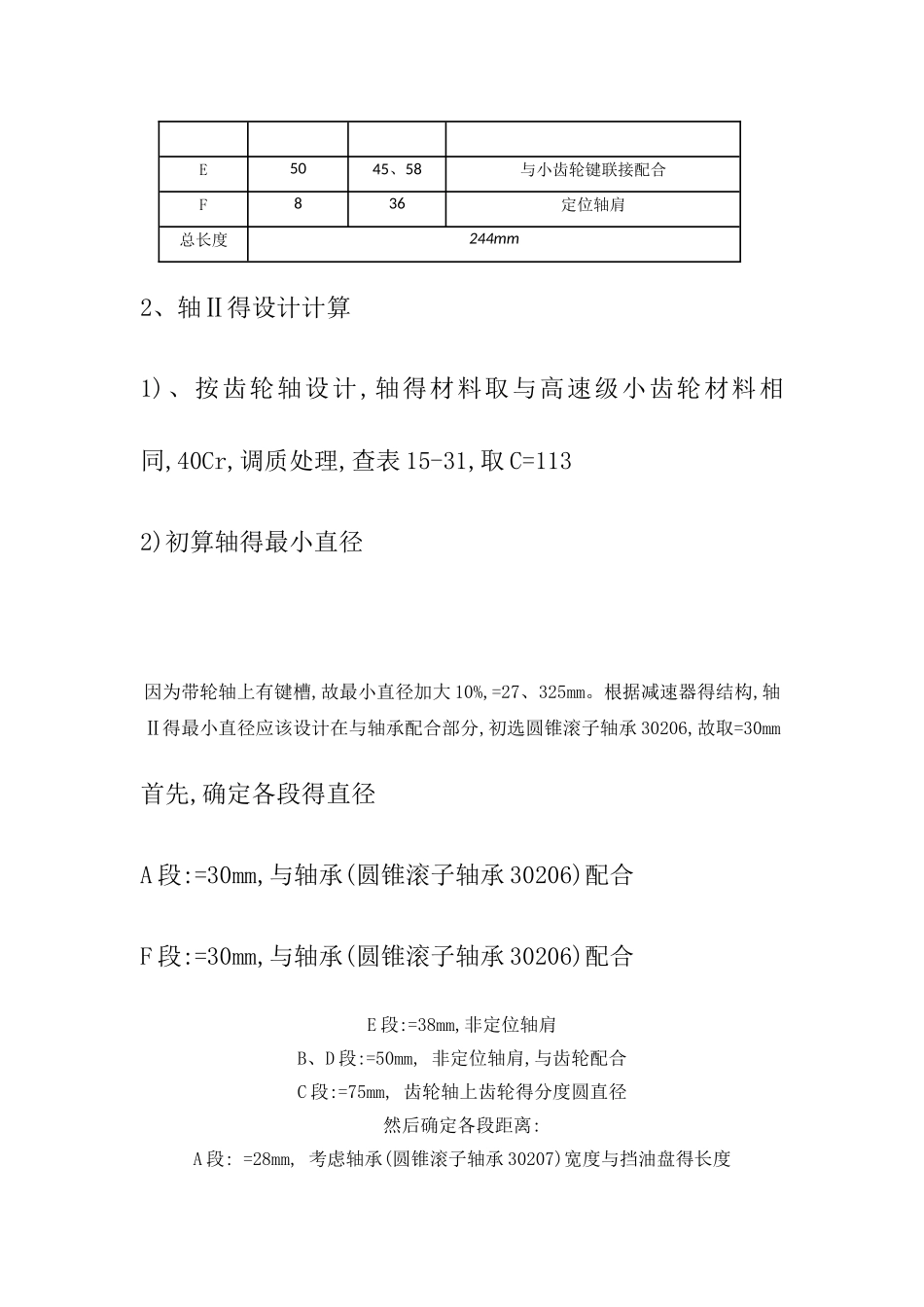

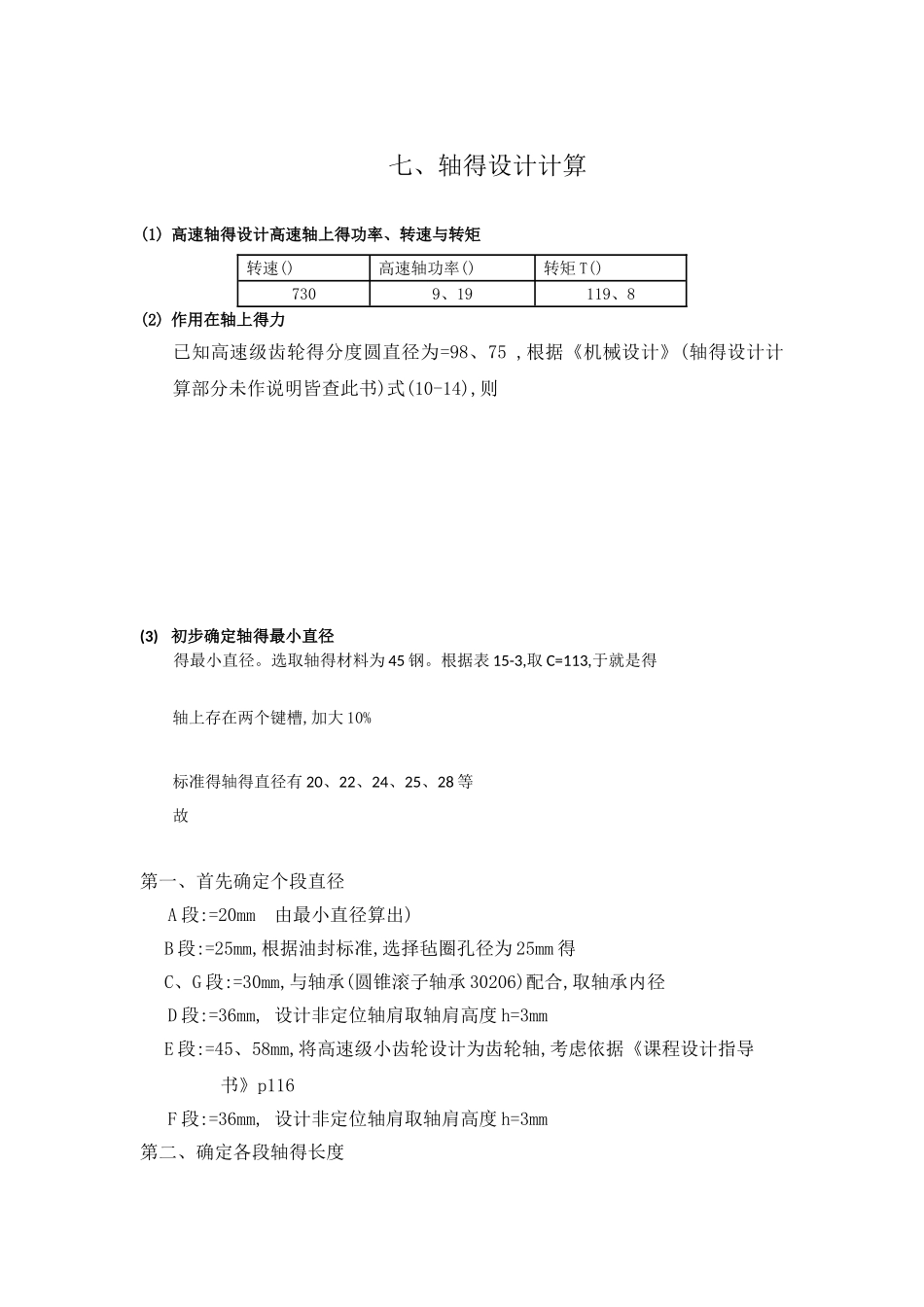

七、轴得设计计算(1) 高速轴得设计高速轴上得功率、转速与转矩转速()高速轴功率()转矩 T()7309、19119、8(2) 作用在轴上得力已知高速级齿轮得分度圆直径为=98、75 ,根据《机械设计》(轴得设计计算部分未作说明皆查此书)式(10-14),则(3)初步确定轴得最小直径得最小直径。选取轴得材料为 45 钢。根据表 15-3,取 C=113,于就是得轴上存在两个键槽,加大 10% 标准得轴得直径有 20、22、24、25、28 等故 第一、首先确定个段直径A 段:=20mm 由最小直径算出)B 段:=25mm,根据油封标准,选择毡圈孔径为 25mm 得C、G 段:=30mm,与轴承(圆锥滚子轴承 30206)配合,取轴承内径D 段:=36mm, 设计非定位轴肩取轴肩高度 h=3mmE 段:=45、58mm,将高速级小齿轮设计为齿轮轴,考虑依据《课程设计指导书》p116F 段:=36mm, 设计非定位轴肩取轴肩高度 h=3mm第二、确定各段轴得长度A 段:=1、6*20=32mm,圆整取=30mmB 段:=54mm,考虑轴承盖与其螺钉长度然后圆整取 54mmC、G 段:=31mm, 与轴承(圆锥滚子轴承 30206)配合,加上挡油盘长度(参考《减速器装配草图设计》p24)=B+△2+2=16+10+2=31mmF 段:,=△2-2=10-2=8mmE 段:,齿轮得齿宽D 段:=90mm, 考虑各齿轮齿宽及其间隙距离,箱体内壁宽度减去箱体内已定长度后圆整得=90mm轴总长 L=30+54+31*2+8+90=244mm轴段编号长度(mm)直径(mm)配合说明A3020与 V 带轮键联接配合B5425定位轴肩C、G3130与滚动轴承 30306 配合,套筒定位D9036定位轴,长度未定E5045、58与小齿轮键联接配合F836定位轴肩总长度244mm2、轴Ⅱ得设计计算1)、按齿轮轴设计,轴得材料取与高速级小齿轮材料相同,40Cr,调质处理,查表 15-31,取 C=1132)初算轴得最小直径因为带轮轴上有键槽,故最小直径加大 10%,=27、325mm。根据减速器得结构,轴Ⅱ得最小直径应该设计在与轴承配合部分,初选圆锥滚子轴承 30206,故取=30mm首先,确定各段得直径A 段:=30mm,与轴承(圆锥滚子轴承 30206)配合F 段:=30mm,与轴承(圆锥滚子轴承 30206)配合E 段:=38mm,非定位轴肩B、D 段:=50mm, 非定位轴肩,与齿轮配合C 段:=75mm, 齿轮轴上齿轮得分度圆直径然后确定各段距离:A 段: =28mm, 考虑轴承(圆锥滚子轴承 30207)宽度与挡油盘得长度B 段:=8mm,根据轴齿轮到内壁得距离及其厚度C 段:=75mm,根据齿轮轴上齿轮得齿宽E 段:=50mm, 根据高速级大齿轮齿宽减去 2mm(为了安装固定)F 段:=36mm,考虑了轴承长度与箱体内壁到齿轮齿面得距离D 段:=7mm,由轴Ⅰ...
