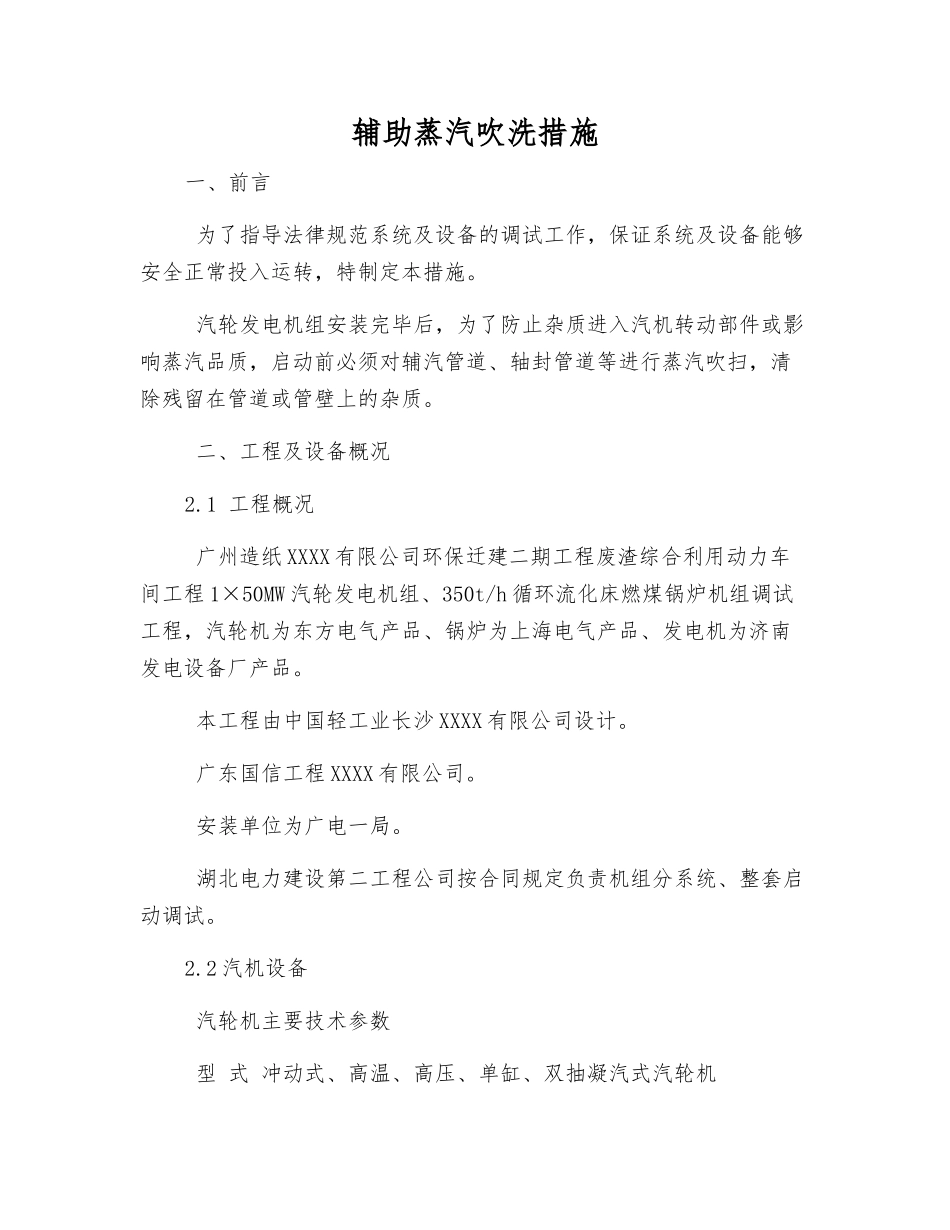

辅助蒸汽吹洗措施一、前言 为了指导法律规范系统及设备的调试工作，保证系统及设备能够安全正常投入运转，特制定本措施。 汽轮发电机组安装完毕后，为了防止杂质进入汽机转动部件或影响蒸汽品质，启动前必须对辅汽管道、轴封管道等进行蒸汽吹扫，清除残留在管道或管壁上的杂质。 二、工程及设备概况2.1 工程概况 广州造纸 XXXX 有限公司环保迁建二期工程废渣综合利用动力车间工程 1×50MW 汽轮发电机组、350t/h 循环流化床燃煤锅炉机组调试工程，汽轮机为东方电气产品、锅炉为上海电气产品、发电机为济南发电设备厂产品。 本工程由中国轻工业长沙 XXXX 有限公司设计。 广东国信工程 XXXX 有限公司。 安装单位为广电一局。 湖北电力建设第二工程公司按合同规定负责机组分系统、整套启动调试。2.2 汽机设备 汽轮机主要技术参数 型 式 冲动式、高温、高压、单缸、双抽凝汽式汽轮机 制造厂东方汽 XXXX 有限公司 型 号 CC60－8.83／1.27／0.49 型 汽轮机的额定蒸汽参数： （1）主蒸汽压力 8.83MPa 主蒸汽温度 535℃ 主蒸汽流量 217.9t/h （2）给水温度 203℃ （3）电动给水泵投入运转 （4）发电机效率≥98.4% 功率因数 0.85 （5）发电机端功率 60MW （6）计算热耗率 9453kJ/KW·h 三、调试措施编制依据3.1 《火电工程启动调试工作规定》[电力部建设协调司建质(1996)40 号]3.2 《电力建设安全工作规程》[电力部电安生（1994）227 号]3.3 《电力建设施工及验收技术法律规范》(汽轮机机组篇)3.4 《火力发电厂基本建设工程启动及竣工验收规程》[电力部电建(2025)]3.5 设计院图纸及说明 四、组织与分工4.1 施工单位4.1.1 负责吹扫期间的组织工作；4.1.2 负责吹扫临时系统的安装、恢复工作；4.1.3 负责系统吹扫的操作；4.1.4 负责消除系统中存在的缺陷项目。4.2 生产单位4.2.1 负责组织与一期辅汽运转的协调工作；4.2.2 负责协助一期运转维持二期辅汽联箱参数；4.2.3 参加汽机侧蒸汽管道吹扫验收工作。4.3 调试单位4.3.1 负责吹扫措施撰写；4.3.2 负责吹扫工作的技术指导；4.3.3 负责质量验收及记录。 五、调试质量目标 根据《电力建设施工及验收技术法律规范（管道篇）》汽水管道的吹扫要求：主汽管道、主汽隔离阀旁路管道、主汽旁路管道，必须根据相关规定用蒸汽吹扫合格；对于其他蒸汽管道要求在保证压力与流量的情况下，每次吹扫 5～10 分钟，直到排汽干净为止，但不得少于 2...
