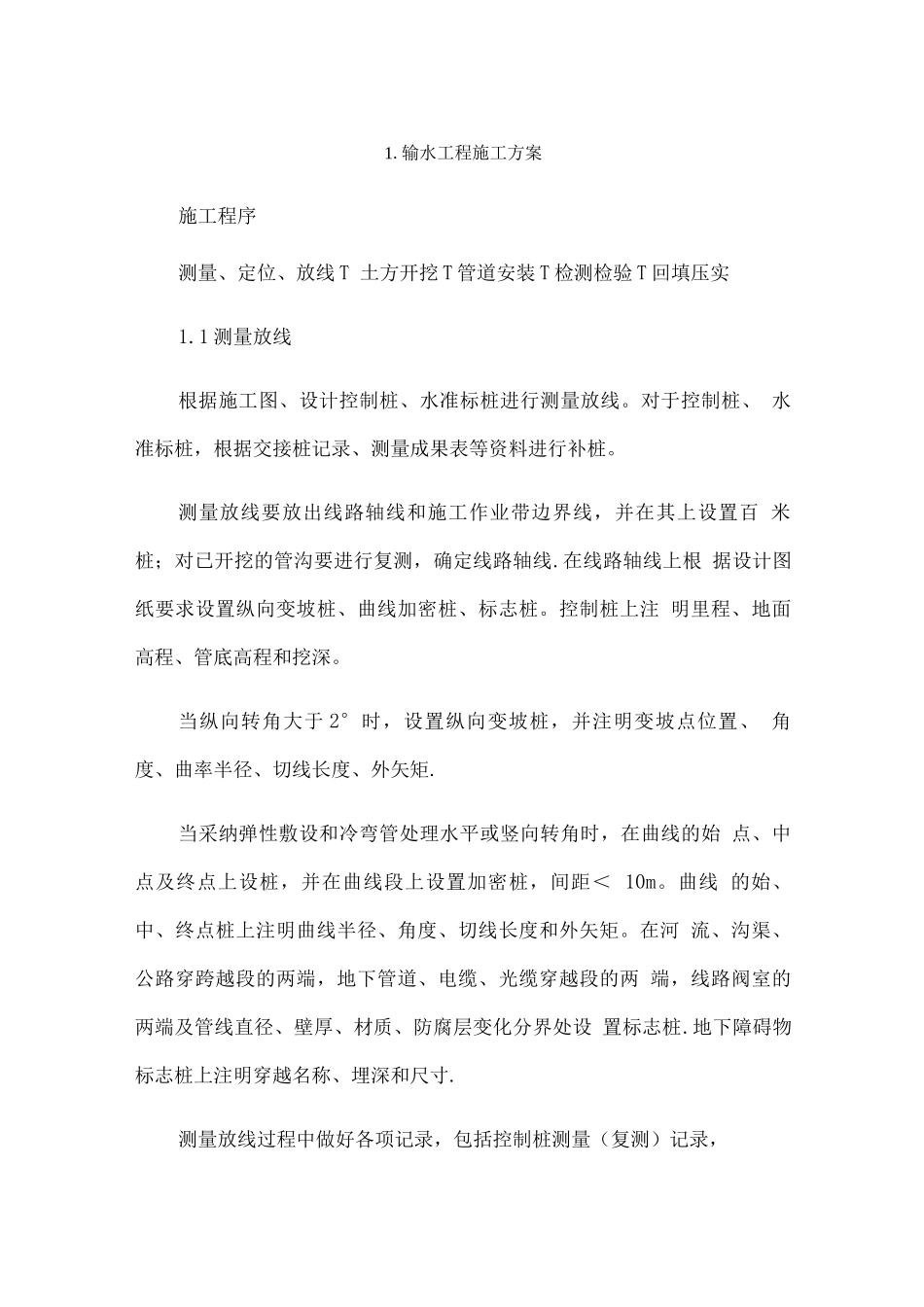

1.输水工程施工方案施工程序测量、定位、放线 T 土方开挖 T 管道安装 T 检测检验 T 回填压实1.1 测量放线根据施工图、设计控制桩、水准标桩进行测量放线。对于控制桩、 水准标桩，根据交接桩记录、测量成果表等资料进行补桩。测量放线要放出线路轴线和施工作业带边界线，并在其上设置百 米桩；对已开挖的管沟要进行复测，确定线路轴线.在线路轴线上根 据设计图纸要求设置纵向变坡桩、曲线加密桩、标志桩。控制桩上注 明里程、地面高程、管底高程和挖深。当纵向转角大于 2°时，设置纵向变坡桩，并注明变坡点位置、 角度、曲率半径、切线长度、外矢矩.当采纳弹性敷设和冷弯管处理水平或竖向转角时，在曲线的始 点、中点及终点上设桩，并在曲线段上设置加密桩，间距＜ 10m。曲线 的始、中、终点桩上注明曲线半径、角度、切线长度和外矢矩。在河 流、沟渠、公路穿跨越段的两端，地下管道、电缆、光缆穿越段的两 端，线路阀室的两端及管线直径、壁厚、材质、防腐层变化分界处设 置标志桩.地下障碍物标志桩上注明穿越名称、埋深和尺寸.测量放线过程中做好各项记录，包括控制桩测量（复测）记录，转角处理方式记录、放线加桩记录.线路轴线和施工作业带边界线定桩后，用白石灰沿桩放出边界 线。施工作业带边界线在作业带清理前放出，线路轴线在布管前或管 沟开挖前放出。本工程线路较平坦，为便于管沟开挖，施工运输,布管，全线采纳 机械扫线.施工作业带宽度按 3m 计算，扫线宽度按 4m 计算.如发现线 路走向与图纸不符或设计不合理时，及时向监理、设计、业主反映， 求得妥善解决。为利于施工检查、核对，在管道轴线划线后，管沟开挖 前，将管道轴线上的所有桩平移至作业带组装一侧边界线外，距边界 线 1m 的位置。管沟开挖后复测转角和纵断面曲线等主要点的标高，为预制弯头 和弯管提供可靠的依据。1.2 施工便道的修筑施工便道原则上利用原有的道路。新建施工便道应选择植被稀少 地带，尽量少占原土原貌面积。施工便道要平坦，并具有足够的承载能力，能保证施工车辆和设 备的行驶安全。施工便道经过埋设较浅的地下管道、线缆、等地下构筑物或设施 时，要与使用管理单位及时联系，商定保护措施。。对施工沿线不能断流的沟渠、水渠，采纳埋设过水涵管方式修建 便道。便道和干线公路接坡处,实行用土铺垫的方式，不损坏公路和路 肩；路边有排水沟的要埋设过水涵管.在施工完成后及时拆除各类便道，恢复地貌。1。3 ...
