输电线路施工作业指导书

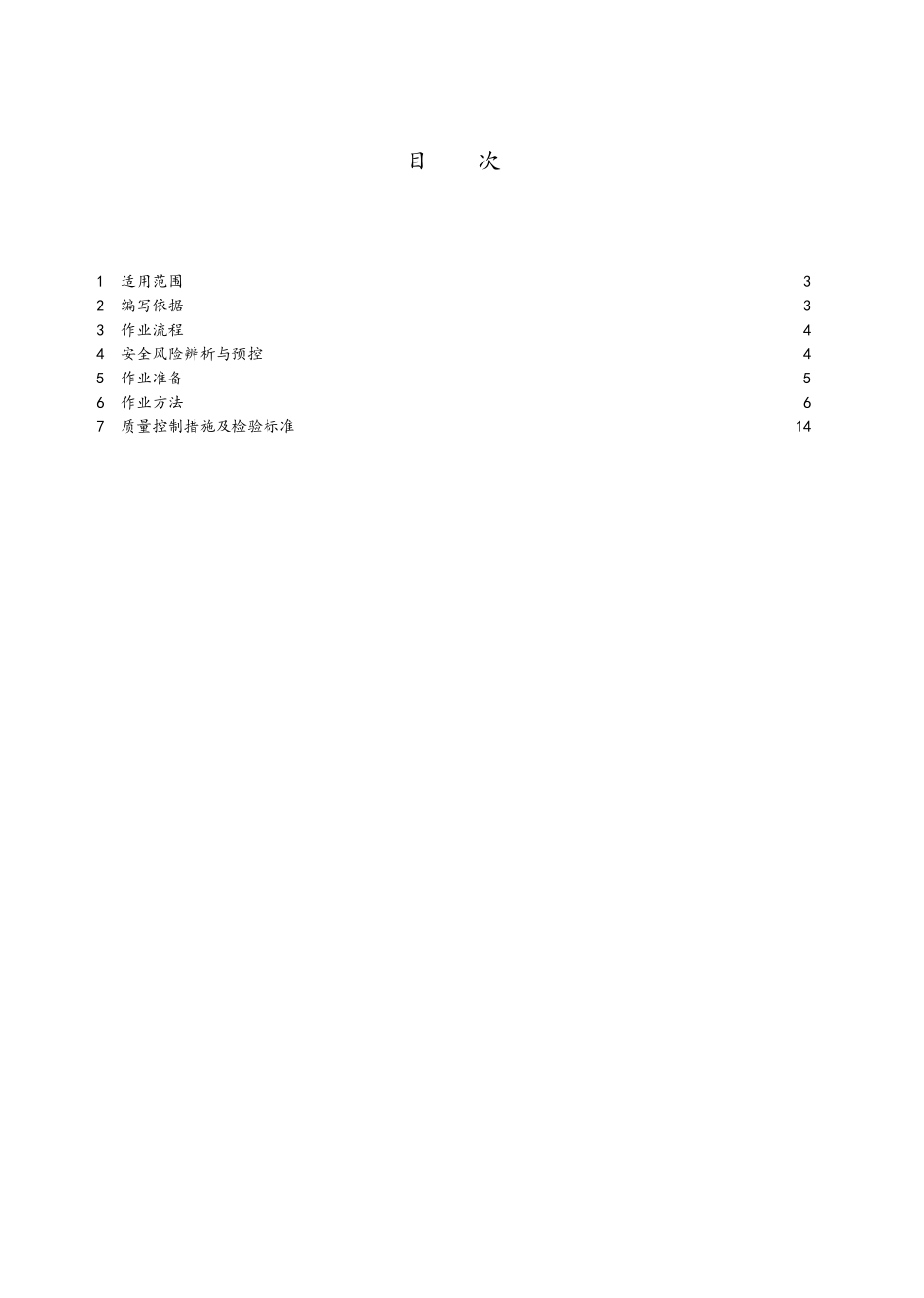

第 1 部分：送电线路普通基础作业指导书编码：SDXL-ZW-01目 次1 适用范围32 编写依据33 作业流程44 安全风险辨析与预控45 作业准备56 作业方法67 质量控制措施及检验标准141 适用范围本作业指导书适用于阶梯式直柱基础、板式柔性基础、等截面斜柱基础、变截面斜柱基础、插入式基础等。混凝土强度一般采纳 C15、C20 及 C25 级，垫层采纳 C10 级。2 编写依据表 2-1 编 写 依 据序号引用资料名称1GB 50233—2025《110kV～500kV 架空电力线路施工及验收法律规范》2GB 50204—2025《混凝土结构工程施工质量验收法律规范》3GBJ 107—1987《混凝土强度检验评定标准》4GB 50205—2001《钢结构工程施工质量验收法律规范》5GB 50202—2025《建筑地基基础工程施工质量验收法律规范》6GBJ 201—1983《土方与爆破工程施工及验收法律规范》7GB/T 50344—2025《建筑结构检测技术标准》8JGJ 55—2000《普通混凝土配合比设计规程》9DL/T 5092—1999《110kV～500kV 架空送电线路设计技术规程》10Q/CSG213071—2025《基建工程达标投产管理规定》11Q/CSG 10017.2—2025《110kV～500kV 送变电工程质量检验及评定标准》12Q/CSG 11105.2—2025《南方电网工程施工工艺控制法律规范》13《中国南方电网公司十项重点反事故措施》14CSG/MS 0406—2025《电力生产事故调查规程》15《电力建设工程安全和环境管理设施法律规范应用手册》16《架空线路及电缆安健环设施标准》17《安全生产工作奖惩规定》18《安全生产监督规定》19《安全生产工作规定》20工程设计图纸21施工组织设计22三体系文件3 作业流程图 3-1 作业（工序）流程图4 安全风险辨析与预控4.1 普通基础作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。30ehx3G。4.2 按《指南》中与普通基础作业相关联的《电网建设安全施工作业票》（编码：SDXL-ZW-01-01/01 SDXL-ZW-GY-01～08/08），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。FIUH4Da。4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。mAG8w96。4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10 天...
