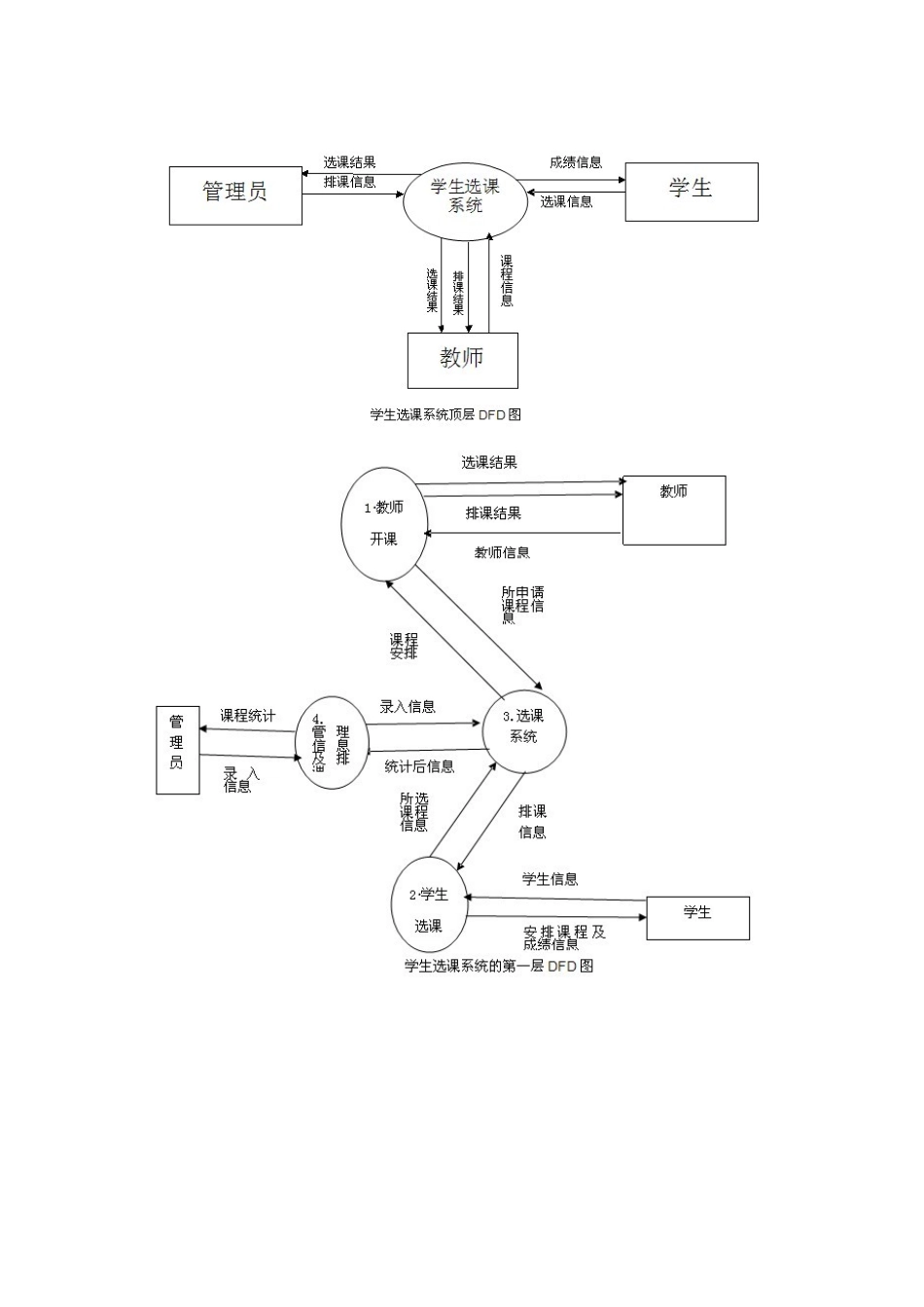

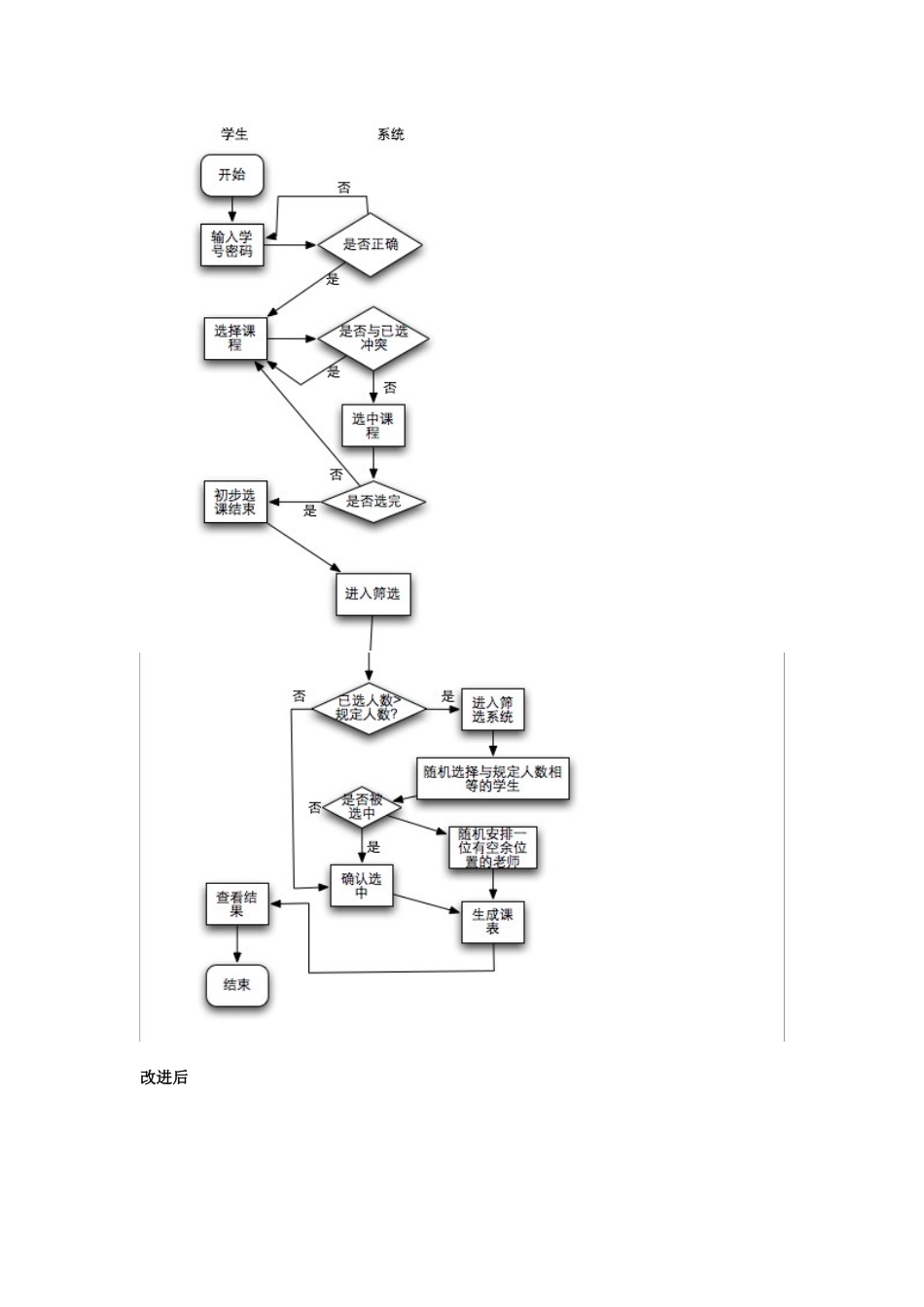

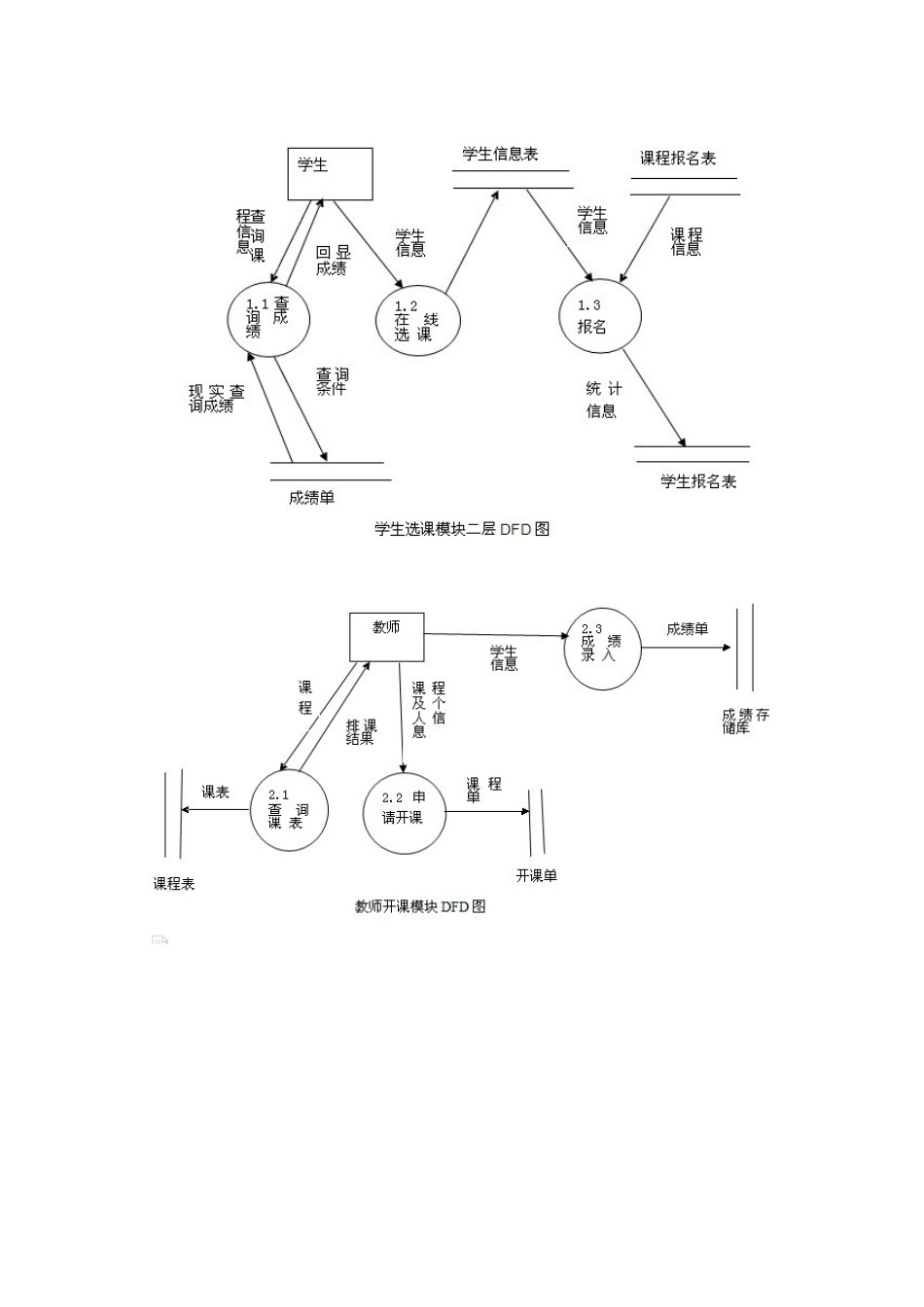

改进后上图为改进前ｅ r 图 课程—（m：1）-》学生：课程—(1：1）-》教室课程－(1：１）—》老师数据字典学生=学号+登录密码＋学生姓名＋性别+班号课程＝课程编号+课程名称+学时数＋学分＋上课地点+上课时间＋上课老师老师=教室编号+老师名称＋老师职称+上课时间＋上课地点+课程名称教室=教室编号+课程名称＋课程时间+上课老师＋容纳人数＋多媒体情况数据流条目学生模块名称：学生信息来源:学生去向：在线选课简述:按其信息进行选课组成：学号+姓名+课程名名称:课程信息来源：课程报名表去向：报名简述：处理录入得信息组成：课程号+课程名+老师名名称:统计信息来源：报名去向：学生报名表简述:统计后得信息组成:学生学号+姓名+课程名名称：查询课程信息来源：学生去向:成绩查询简述:传递查询条件组成：课程号+课程名名称：查询条件来源:成绩查询去向:成绩单简述：查询所要课程得相关成绩组成:学号+课程号＋课程名名称:回显成绩来源：成绩查询去向:成绩单简述：查询所要课程得相关成绩组成： 课程号+课程名+成绩名称:回显成绩来源:学生去向:成绩查询简述:查询所要课程得相关成绩组成: 课程号+课程名＋成绩老师模块名称:课程来源：老师去向:查询课表简述:所开设课程得查询组成：课程号+课程名名称：课程来源：查询课表去向：课程表简述:所开设课程得查询组成：课程号＋课程名名称：学生信息来源：学生去向:成绩录入简述：输入学生信息,进行成绩录入组成：学号＋姓名+课程名名称：课程及个人信息来源:老师去向：申请开课简述：老师所开某门课程得信息组成：课程号+课程名+老师名名称:排课结果来源：查询课表去向:老师简述:老师所开某门课程得信息显示组成： 课程名+班级+人数名称：课程单来源：申请开课去向:开课单简述:课程得信息组成：课程号+课程名+老师名+班级名称：成绩单来源:成绩录入去向：成绩存储库简述：学生成绩信息组成:课程号+课程名+学生名+班级+成绩管理员模块数据流名称:录入学生，老师信息来源：管理员去向：管理信息简述：根据各用户条件对其信息进行修改组成：学生信息＋老师信息＋班级信息+课程信息数据流名称:修改学生老师信息来源：各管理信息去向:用户信息库简述：用户操作数据后存入用户库中得信息组成：编号+用户信息数据流名称：录入及修改班级，课程信息来源:班级，课程管理去向:选课信息库简述：用户操作数据后存入选课信息库中得信息组成:学号+课程号+成绩数据流名称：原始课程班级信息来源:选课信息库去向:课程...
