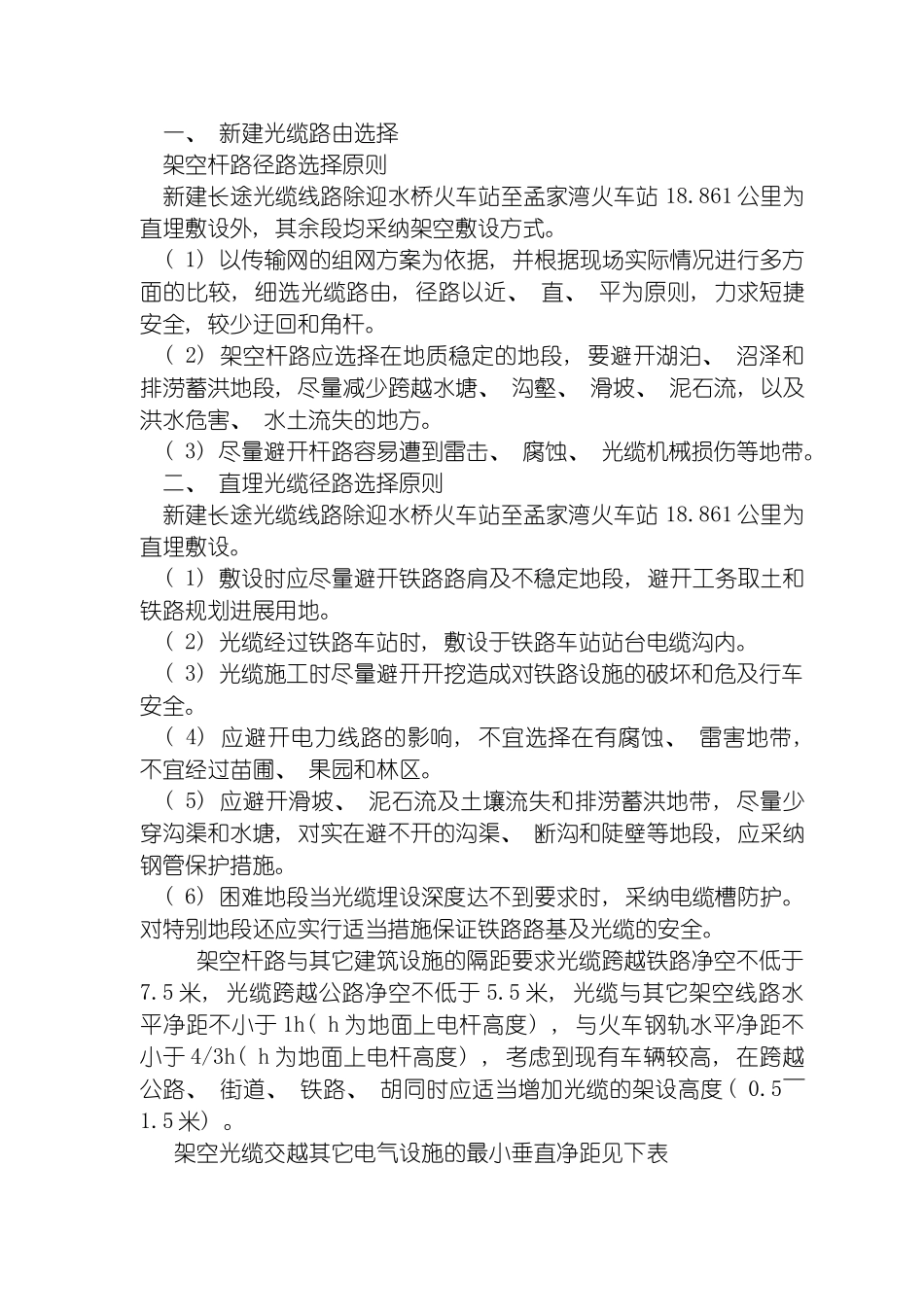

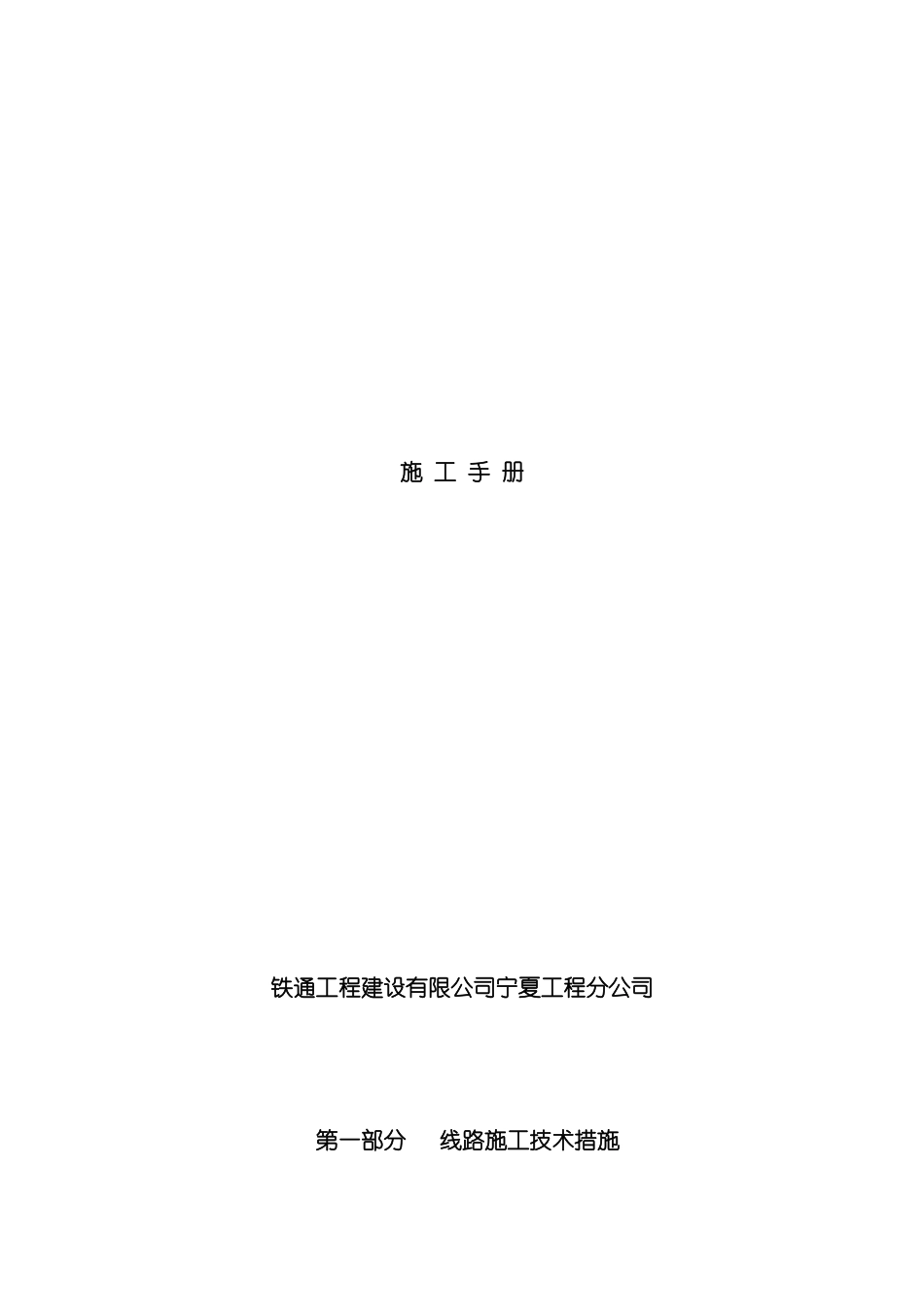

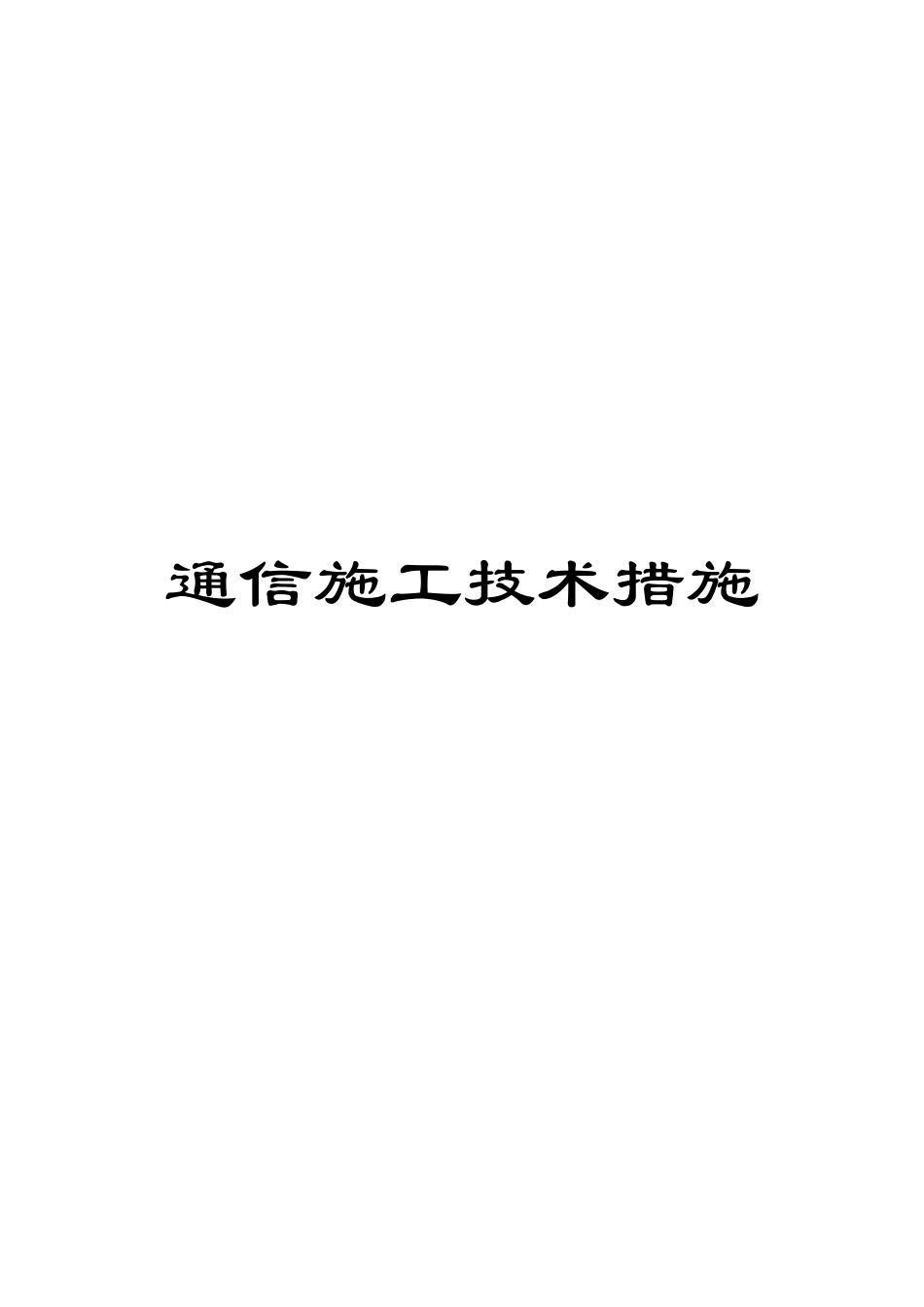

通信施工技术措施施 工 手 册 铁通工程建设有限公司宁夏工程分公司 第一部分 线路施工技术措施一、 新建光缆路由选择架空杆路径路选择原则新建长途光缆线路除迎水桥火车站至孟家湾火车站 18.861 公里为直埋敷设外, 其余段均采纳架空敷设方式。( 1) 以传输网的组网方案为依据, 并根据现场实际情况进行多方面的比较, 细选光缆路由, 径路以近、 直、 平为原则, 力求短捷安全, 较少迂回和角杆。( 2) 架空杆路应选择在地质稳定的地段, 要避开湖泊、 沼泽和排涝蓄洪地段, 尽量减少跨越水塘、 沟壑、 滑坡、 泥石流, 以及洪水危害、 水土流失的地方。( 3) 尽量避开杆路容易遭到雷击、 腐蚀、 光缆机械损伤等地带。二、 直埋光缆径路选择原则新建长途光缆线路除迎水桥火车站至孟家湾火车站 18.861 公里为直埋敷设。( 1) 敷设时应尽量避开铁路路肩及不稳定地段, 避开工务取土和铁路规划进展用地。( 2) 光缆经过铁路车站时, 敷设于铁路车站站台电缆沟内。( 3) 光缆施工时尽量避开开挖造成对铁路设施的破坏和危及行车安全。( 4) 应避开电力线路的影响, 不宜选择在有腐蚀、 雷害地带, 不宜经过苗圃、 果园和林区。( 5) 应避开滑坡、 泥石流及土壤流失和排涝蓄洪地带, 尽量少穿沟渠和水塘, 对实在避不开的沟渠、 断沟和陡壁等地段, 应采纳钢管保护措施。( 6) 困难地段当光缆埋设深度达不到要求时, 采纳电缆槽防护。对特别地段还应实行适当措施保证铁路路基及光缆的安全。架空杆路与其它建筑设施的隔距要求光缆跨越铁路净空不低于7.5 米, 光缆跨越公路净空不低于 5.5 米, 光缆与其它架空线路水平净距不小于 1h( h 为地面上电杆高度) , 与火车钢轨水平净距不小于 4/3h( h 为地面上电杆高度) , 考虑到现有车辆较高, 在跨越公路、 街道、 铁路、 胡同时应适当增加光缆的架设高度( 0.5～1.5 米) 。架空光缆交越其它电气设施的最小垂直净距见下表其它电气设施名称最小垂直净距说明架空电力线路有防雷保护装置架空电力线路无防雷保护装置最高线条到电力线条1KV 以下电力线路1.251.251～10KV 以下电力线路2.04.010～30KV 以下电力线路3.05.035～110KV 以下电力线路3.05.0110～154KV 以下电力线路4.06.0154KV 以下电力线路4.06.0供电线接户线0.6带绝缘层6．电杆的加固与防护若电杆埋深不够及松土地段、 土质松软地段, 偏转角大于60°的角杆、 终端杆、 分线杆、 跨越杆、...
