道路工程课程设计-1VIP专享

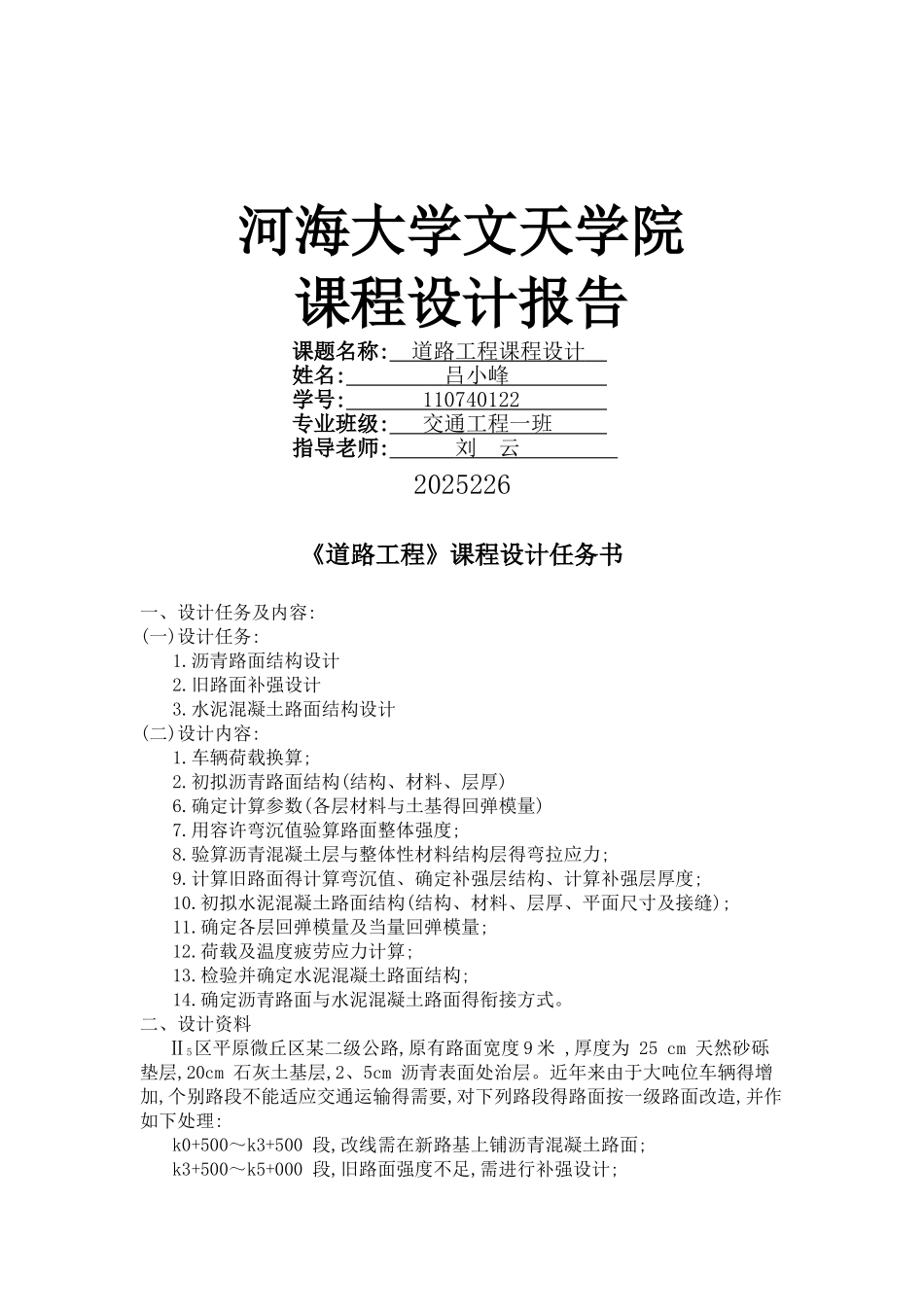

河海大学文天学院课程设计报告课题名称: 道路工程课程设计 姓名: 吕小峰 学号: 110740122 专业班级: 交通工程一班 指导老师: 刘 云 2025226《道路工程》课程设计任务书 一、设计任务及内容: (一)设计任务:1.沥青路面结构设计 2.旧路面补强设计 3.水泥混凝土路面结构设计(二)设计内容:1.车辆荷载换算; 2.初拟沥青路面结构(结构、材料、层厚) 6.确定计算参数(各层材料与土基得回弹模量) 7.用容许弯沉值验算路面整体强度; 8.验算沥青混凝土层与整体性材料结构层得弯拉应力; 9.计算旧路面得计算弯沉值、确定补强层结构、计算补强层厚度; 10.初拟水泥混凝土路面结构(结构、材料、层厚、平面尺寸及接缝); 11.确定各层回弹模量及当量回弹模量; 12.荷载及温度疲劳应力计算; 13.检验并确定水泥混凝土路面结构; 14.确定沥青路面与水泥混凝土路面得衔接方式。 二、设计资料 Ⅱ5区平原微丘区某二级公路,原有路面宽度 9 米 ,厚度为 25 cm 天然砂砾垫层,20cm 石灰土基层,2、5cm 沥青表面处治层。近年来由于大吨位车辆得增加,个别路段不能适应交通运输得需要,对下列路段得路面按一级路面改造,并作如下处理: k0+500～k3+500 段,改线需在新路基上铺沥青混凝土路面;k3+500～k5+000 段,旧路面强度不足,需进行补强设计; k5+000～k6+300 段,接近城镇为改线路段,在新路基上铺水泥混凝土路面。 三、路状调查资料1.交通调查在不利季节调查得双向双车道平均日交通量见表 1。表 1 双向双车道平均日交通量车 型 总重( KN ) 后轴重( KN ) 后轴数 轮组数后轴距 辆 / 日解放 CA10 B 80、25 60、0 1 双900 黄河 JN150 150、60 101、6 1 双360 日野 KB211 147、55 100 1 双123 太脱拉 138 211、40 160 2 双<3m74 湘江 HQP40 96、2 73、2 2 双>3m1030黄河 JN162 190、0 127 1 双21 跃进 230 48、5 33、3 1 双350 估计未来十年,交通量年平均增长率为 6% , 10 年后增长率为 3% 。 2.自然条件调查沿线土质为粉质亚粘土, 液限 wL=30% ,塑限 wp＝18%。当地多年平均最大冻深为 1、1 米 。(气象部门调查得田野冻深)。 k0+500~k1+500 段,路槽底距地下水位 2、6 米; k1+500~k3+500 段,路槽底距地下水位 2、1 米; k3+500~k5+000 段,测得路槽底以下 80 cm 分层含水量为: 19、55%、19、90% 、 20、78%、21、10% 、 21、74% 、 21、10% 、 21、66% 、 ...
