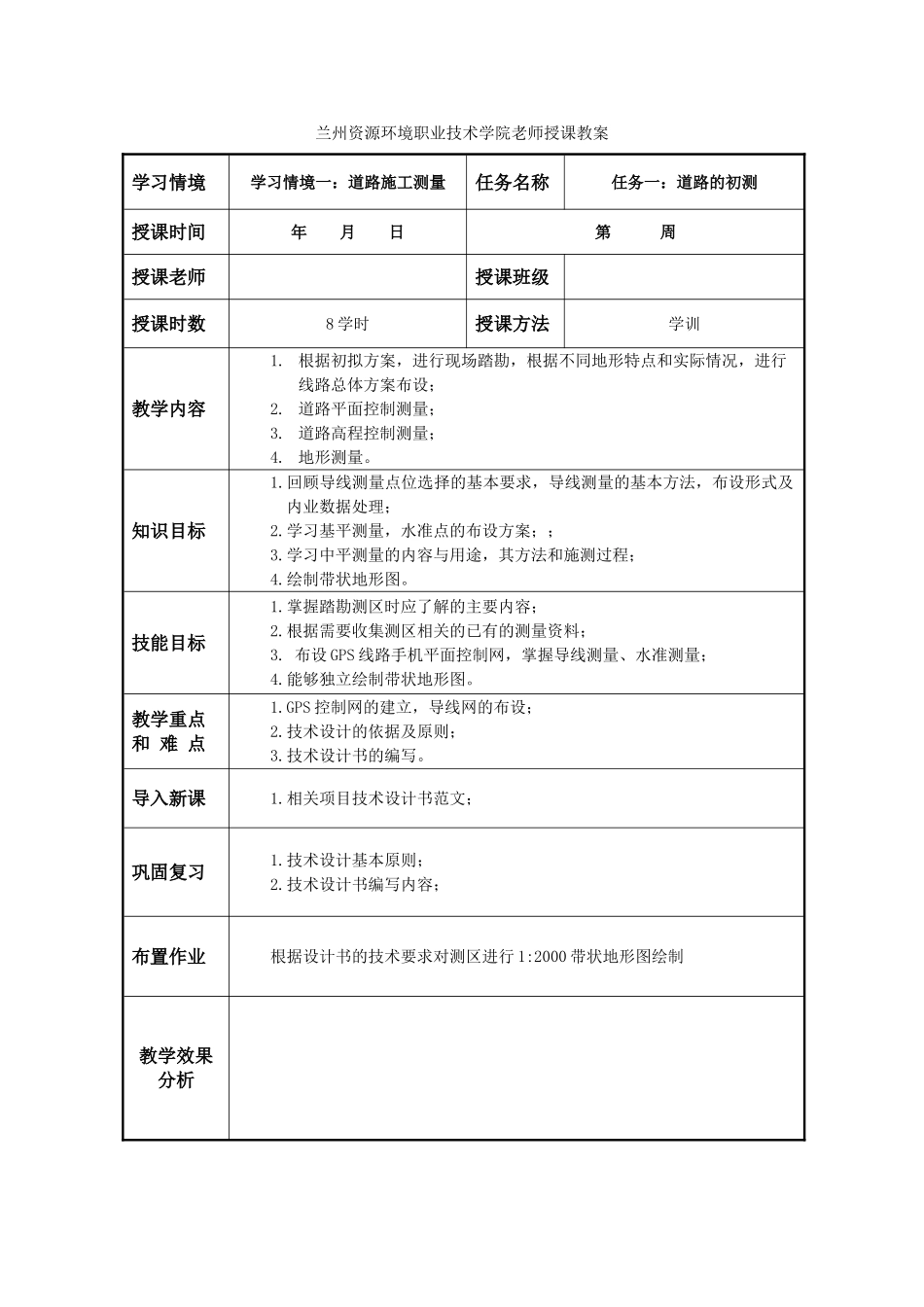

兰州资源环境职业技术学院老师授课教案学习情境学习情境一：道路施工测量任务名称任务一：道路的初测授课时间年 月 日第 周授课老师授课班级授课时数8 学时授课方法学训教学内容1. 根据初拟方案，进行现场踏勘，根据不同地形特点和实际情况，进行线路总体方案布设；2. 道路平面控制测量；3. 道路高程控制测量；4. 地形测量。知识目标1.回顾导线测量点位选择的基本要求，导线测量的基本方法，布设形式及内业数据处理； 2.学习基平测量，水准点的布设方案；；3.学习中平测量的内容与用途，其方法和施测过程；4.绘制带状地形图。技能目标1.掌握踏勘测区时应了解的主要内容； 2.根据需要收集测区相关的已有的测量资料；3. 布设 GPS 线路手机平面控制网，掌握导线测量、水准测量； 4.能够独立绘制带状地形图。教学重点和 难 点1.GPS 控制网的建立，导线网的布设；2.技术设计的依据及原则； 3.技术设计书的编写。导入新课 1.相关项目技术设计书范文；巩固复习 1.技术设计基本原则； 2.技术设计书编写内容；布置作业根据设计书的技术要求对测区进行 1:2000 带状地形图绘制教学效果分析教学步骤、教学内容和教学方法备 注一、咨询【参考资料】技术设计书编写原则法律规范、相似道路施工测量设计书实例等。【工程资料分析】高唐至邢台公路高唐至临清段位于山东省西部，毗临河北省，是山东省高速公路网的重要组成部分，与先期贯穿的青银高速公路、青兰高速公路共同构成布局合理、贯穿东西、方便快捷的山东、河北高速公路省际大通道。本次高唐至临清段高速公路设计阶段主要涉及的工程测量工作量有：GPS 控制测量：正线 47.5 公里、比较线 25 公里，包括标石埋设、GPS测量、四等水准测量。绘制正线、比较线的 1：2000 带状地形图，带宽400 米，约 25 平方公里。仪器设备：单、双频 GPS 接收机 6 套、数字水准仪 2 套、2 秒级全站仪3 套。计算软件：GPS 数据处理软件、水准测量平差软件。【任务内容及要求】1．根据初拟方案，进行现场踏勘，根据不同的地形特点和实际情况，进行线路总体方案布设。2．线路平面控制测量，首先建立 GPS 首级平面控制网，在进行导线测量，对其 GPS 控制进行加密。3．线路高程控制测量，采纳水准测量和光电三角高程测量。其任务是：一是建立沿线高程控制点，二是测定导线点及中桩的高程。4．地形图测量就是测量沿线带状地形图，应尽量以导线点作为测站，必要时可设置一个测站点。地形...
