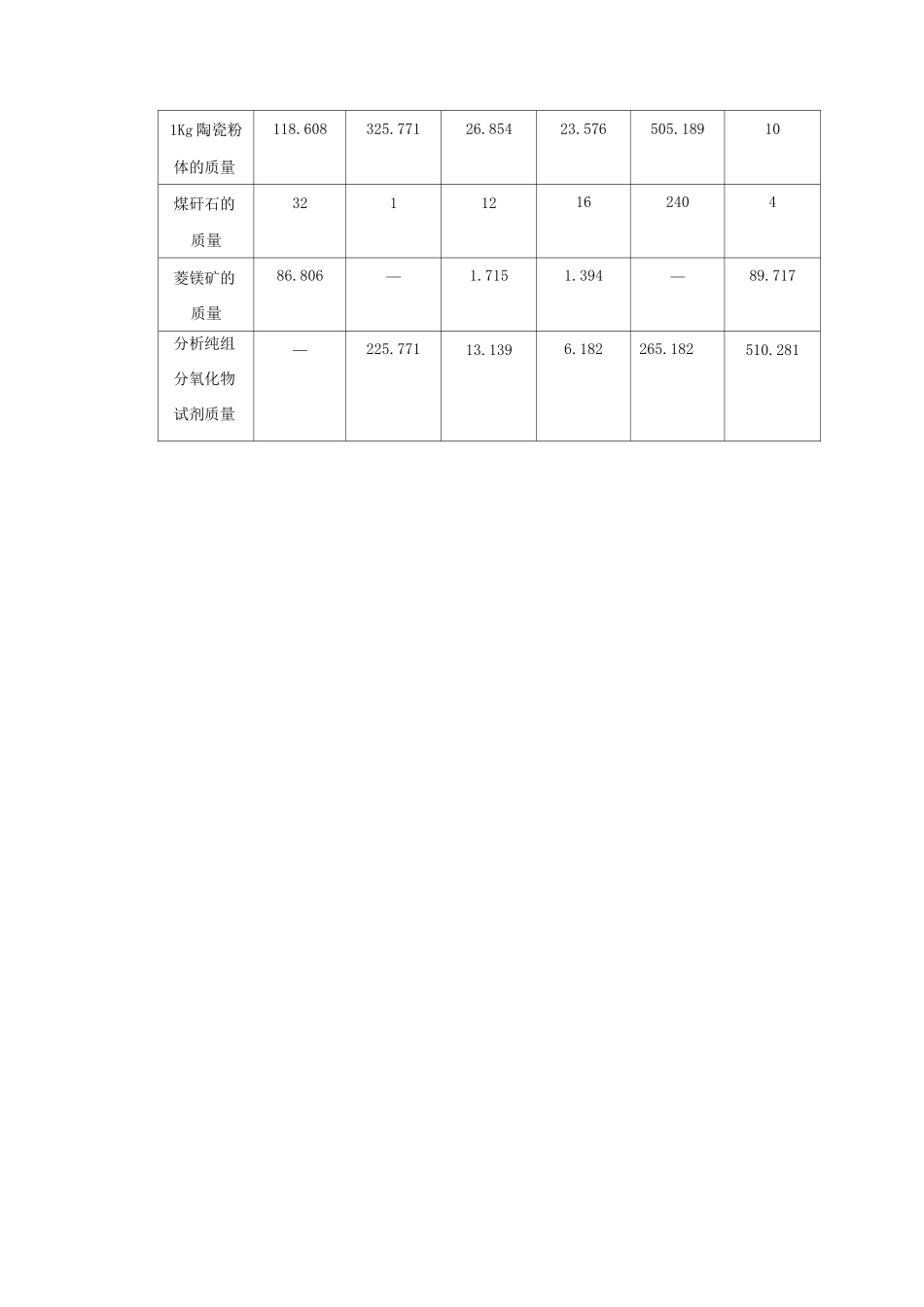

配置 1kg 该陶瓷粉料需要原料的计算设计题目：陶瓷坯料的制备MgO-Al 2)3-SiO2 为重要的高温陶瓷材料体系之一、在窑具，电路基板，蜂窝陶瓷等方面具有广泛用途。现利用煤矸石、工业氧化铝、菱镁矿为原料，辅以组分氧化物调节配制分子式为 Mg Ca Al Fe SiO 的陶瓷配方假设煤矸石刀 丰七似/弭 N，曰'甲 J刀(>\j° 1.75 0.25 3.80 0.2 5 18 J冲瓦 MLi/J， |区叉厉* |石用量为 40wt%，其余 A12)3 由工业氧化铝、MgO 由菱镁矿补充，配方最终由分析纯组分氧化物试剂调节至配方要求。陶瓷坯料的配料计算解：〔1〕先计算坯料的分子量。将坯式改写为：(MgO) (A1O ) (FeO ) (CaO) (SiO)1.7523 1.923 0.10.22 5表 1： 1kg 坯料的质量〔g〕工程MgOA1O2 3Fe2O3CaOSiO21mo1 坯料分子质量氧化物摩尔数1.751.90.10.25氧化物分子质量40.34g101.9613159.692256.079460.084310g 坯氧化物质量料对应118.6078325.770526.853823.5759505.1888594.6698煤矸石的质量=10g x40%=4g煤矸石中各成分计算：m〔MgO〕=4g x0.08=32gm〔A12O3〕=4g x0.25=1gm〔Fe2O3〕=4g x0.03=12gm〔CaO〕=4g x0.04=16gm〔 SiO2〕=4g x0.6=240g〔CaO〕=7.5759g菱镁矿的配料计算MgO/MgCO =40.3044/84.3142=47.80%3Fe2O 3/2FeCO 3=159.6922/231.7124=68.92%以所需 MgO 为基准计算需要m〔MgCO 3〕=86.6078/0.4780=181.1879g则 m〔菱镁矿〕=181.1879/0.95=190.7241提供 m〔Fe2O3〕=118.1879 x2/95 x0.6892=1.715gm〔CaO〕=118.1879 x2/95 x0.5603=1.394g则仍需参加的氧化物 m〔Fe2O 3〕=26.8538-12-1.7148=13.139gm〔CaO〕=23.5759-16-1.3941=6.182gm〔 SiO2〕=505.1888-240=265.189gm〔工业 Al2O 3〕=325.7705-1=225.771g表 2： 1Kg 陶瓷粉体的原料用量〔g〕组分MgOAlO2 3Fe2O3CaOSiO2小计仍需 m 〔SiO2〕=265.1888g〔Al2O 3〕=225.7705g〔Fe2O3〕=14.8538g〔MgO=86.6078g由 MgCO3分解生MgO由 CaCO3分解 生 成CaOCaO/CaCO 3=56.0794/1.0892=56.03%由FeCO分解生成耿％的百分比为1Kg 陶瓷粉体的质量118.608325.77126.85423.576505.18910煤矸石的质量32112162404菱镁矿的质量86.806—1.7151.394—89.717分析纯组分氧化物试剂质量—225.77113.1396.182265.182510.281陶瓷制备工艺流程图制备工艺一原料的煅烧〔煅烧菱镁矿〕煅烧菱镁矿的目的是稳定晶型，改变物性。使 MgCO3 CaCO3 FeCO3 分解得到 MgO CaO Fe2O3 原料...
