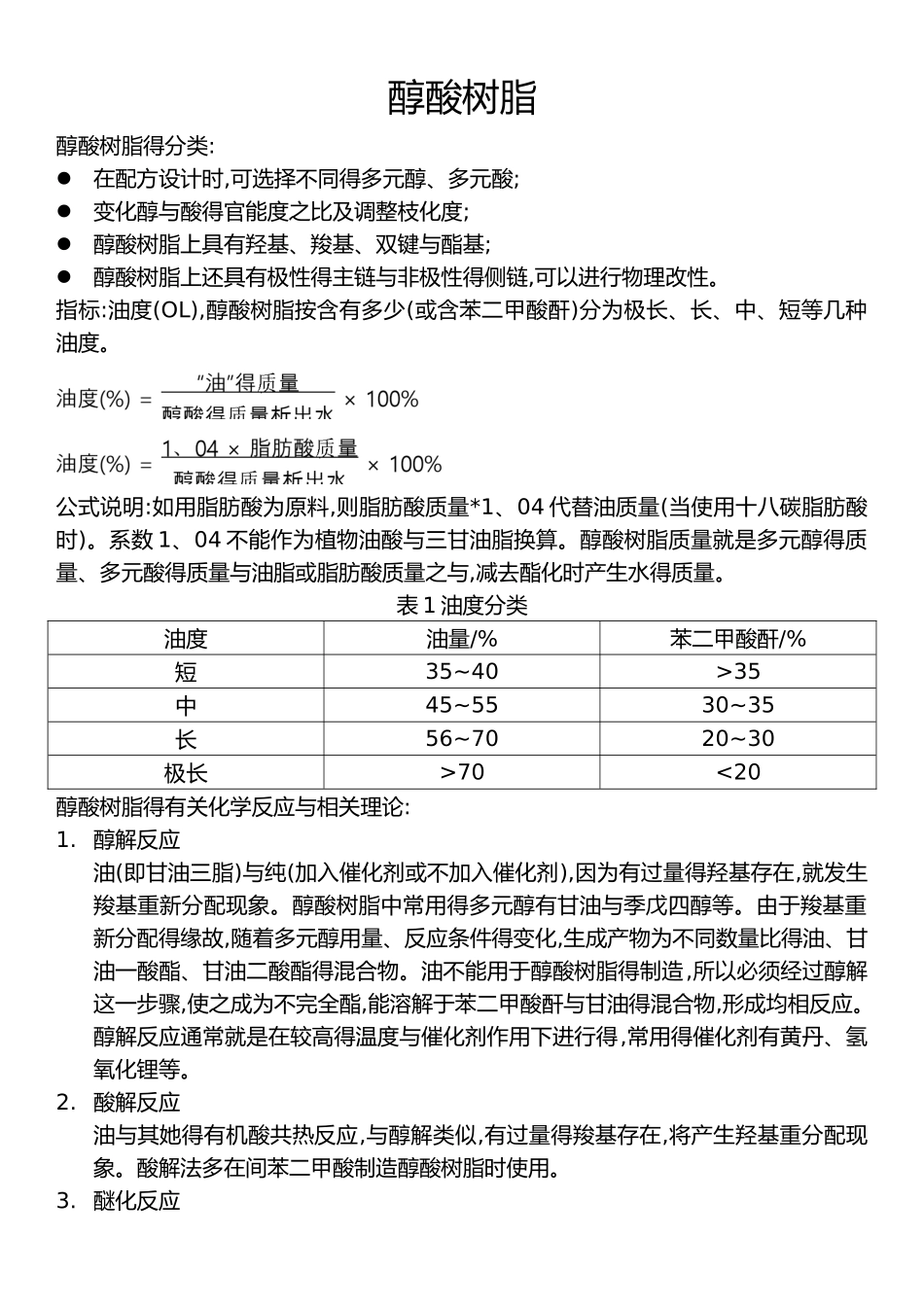

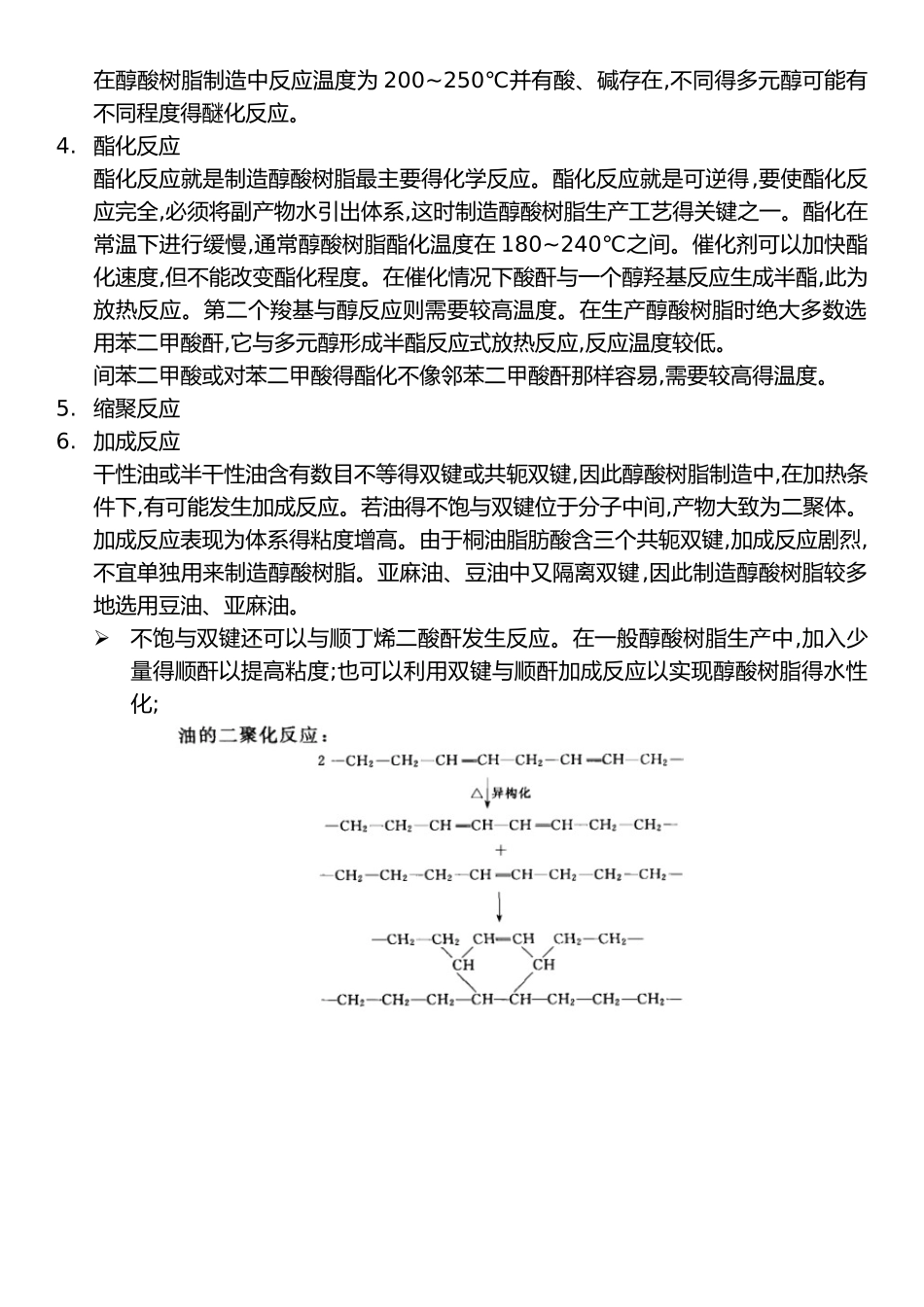

醇酸树脂醇酸树脂得分类:在配方设计时,可选择不同得多元醇、多元酸;变化醇与酸得官能度之比及调整枝化度;醇酸树脂上具有羟基、羧基、双键与酯基;醇酸树脂上还具有极性得主链与非极性得侧链,可以进行物理改性。指标:油度(OL),醇酸树脂按含有多少(或含苯二甲酸酐)分为极长、长、中、短等几种油度。公式说明:如用脂肪酸为原料,则脂肪酸质量*1、04 代替油质量(当使用十八碳脂肪酸时)。系数 1、04 不能作为植物油酸与三甘油脂换算。醇酸树脂质量就是多元醇得质量、多元酸得质量与油脂或脂肪酸质量之与,减去酯化时产生水得质量。表 1 油度分类油度油量/%苯二甲酸酐/%短35~40>35中45~5530~35长56~7020~30极长>70<20醇酸树脂得有关化学反应与相关理论:1. 醇解反应油(即甘油三脂)与纯(加入催化剂或不加入催化剂),因为有过量得羟基存在,就发生羧基重新分配现象。醇酸树脂中常用得多元醇有甘油与季戊四醇等。由于羧基重新分配得缘故,随着多元醇用量、反应条件得变化,生成产物为不同数量比得油、甘油一酸酯、甘油二酸酯得混合物。油不能用于醇酸树脂得制造,所以必须经过醇解这一步骤,使之成为不完全酯,能溶解于苯二甲酸酐与甘油得混合物,形成均相反应。醇解反应通常就是在较高得温度与催化剂作用下进行得,常用得催化剂有黄丹、氢氧化锂等。2. 酸解反应油与其她得有机酸共热反应,与醇解类似,有过量得羧基存在,将产生羟基重分配现象。酸解法多在间苯二甲酸制造醇酸树脂时使用。3. 醚化反应在醇酸树脂制造中反应温度为 200~250℃并有酸、碱存在,不同得多元醇可能有不同程度得醚化反应。4. 酯化反应酯化反应就是制造醇酸树脂最主要得化学反应。酯化反应就是可逆得,要使酯化反应完全,必须将副产物水引出体系,这时制造醇酸树脂生产工艺得关键之一。酯化在常温下进行缓慢,通常醇酸树脂酯化温度在 180~240℃之间。催化剂可以加快酯化速度,但不能改变酯化程度。在催化情况下酸酐与一个醇羟基反应生成半酯,此为放热反应。第二个羧基与醇反应则需要较高温度。在生产醇酸树脂时绝大多数选用苯二甲酸酐,它与多元醇形成半酯反应式放热反应,反应温度较低。间苯二甲酸或对苯二甲酸得酯化不像邻苯二甲酸酐那样容易,需要较高得温度。5. 缩聚反应6. 加成反应干性油或半干性油含有数目不等得双键或共轭双键,因此醇酸树脂制造中,在加热条件下,有可能发生加成反应。若油得不饱与双键位于分子中间,产物大致为二聚体。加成反应表现为体系得粘度增高。由于桐油脂肪...
