采暖通风与空气调节制图标准

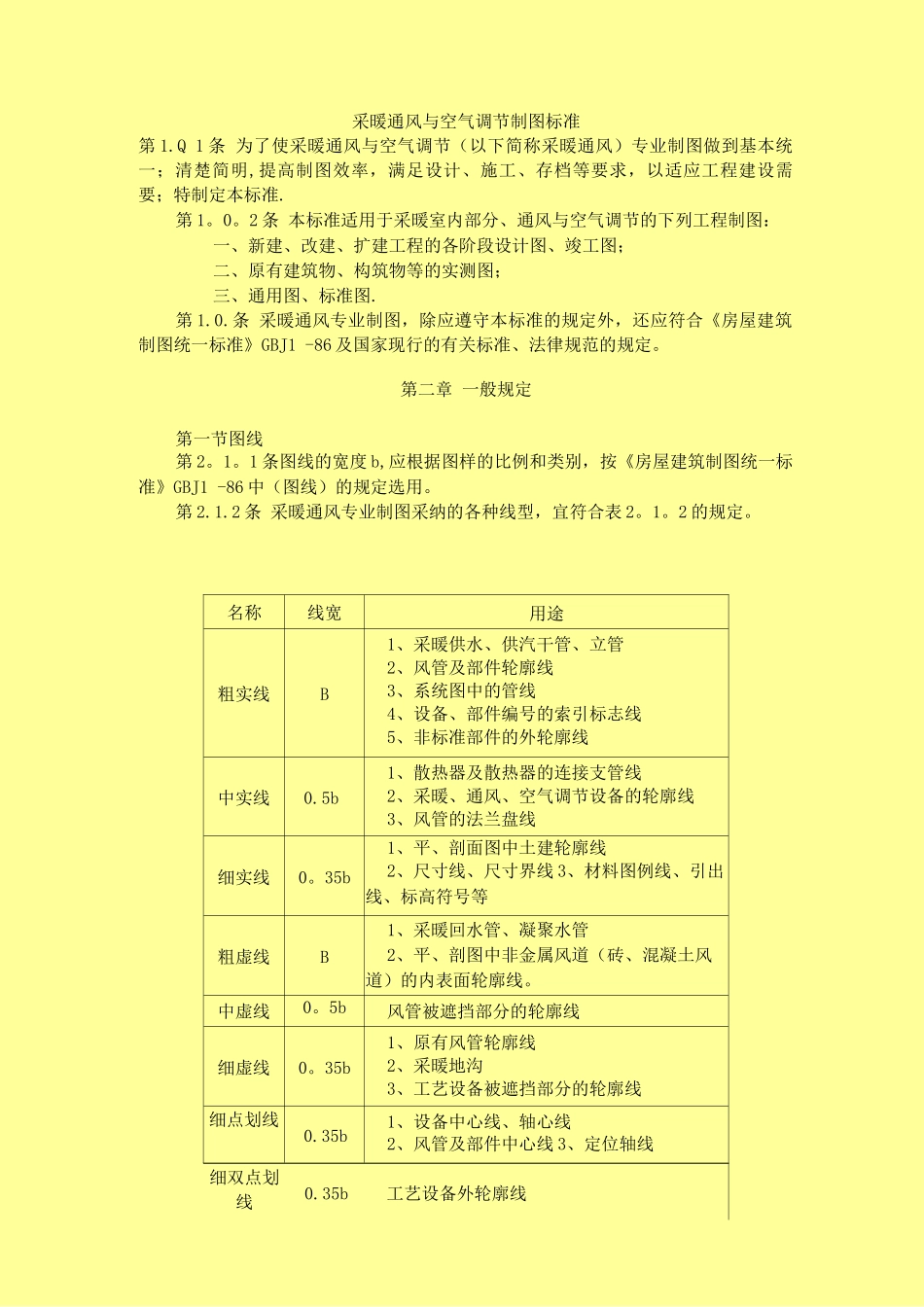

采暖通风与空气调节制图标准第 1.Q 1 条 为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清楚简明,提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准.第 1。0。2 条 本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图.第 1.0.条 采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1 -86 及国家现行的有关标准、法律规范的规定。第二章 一般规定第一节图线第 2。1。1 条图线的宽度 b,应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1 -86 中（图线）的规定选用。第 2.1.2 条 采暖通风专业制图采纳的各种线型，宜符合表 2。1。2 的规定。名称线宽用途粗实线B1、采暖供水、供汽干管、立管2、风管及部件轮廓线3、系统图中的管线4、设备、部件编号的索引标志线5、非标准部件的外轮廓线中实线0.5b1、散热器及散热器的连接支管线2、采暖、通风、空气调节设备的轮廓线3、风管的法兰盘线细实线0。35b1、平、剖面图中土建轮廓线2、尺寸线、尺寸界线 3、材料图例线、引出线、标高符号等粗虚线B1、采暖回水管、凝聚水管2、平、剖图中非金属风道（砖、混凝土风道）的内表面轮廓线。中虚线0。5b风管被遮挡部分的轮廓线细虚线0。35b1、原有风管轮廓线2、采暖地沟3、工艺设备被遮挡部分的轮廓线细点划线0.35b1、设备中心线、轴心线2、风管及部件中心线 3、定位轴线细双点划线0.35b工艺设备外轮廓线折断线0。35b不需要画全的断开界波浪线0.35b1、不需要画全的断开界线2、构造层次的断开界线第二节比例第 2。2。1 条 采暖通风专业制图选用的比例，宜符合表 2.2.1 的规定。图名常用比例可用比例总平面图1： 5； 1： 101： 15总图中管道断面图1:50 1： 1； 1： 21： 150平、剖面图及放大图1： 20;1:50 1:11： 30，1:40; 1 50;12详图1： 1； 1： 2； 1:5； 1:101： 201： 3;1:4;：1 5第三章 图例第一节管道及附件序号名称图例说明1管道用于一张图内只有一种管道用汉语拼音字母表示管道类别用图例表示管道类别2供水（气）管采暖回凝聚）水管3保温管可用说明代4软管5方型伸缩器6套管伸缩器7波形伸缩器8弧形伸缩器9球形伸缩器10流向11丝堵12滑动支架13固定支架左图：单管右图：多管第二节阀门序号名称图形说明...
