重点工序施工方案

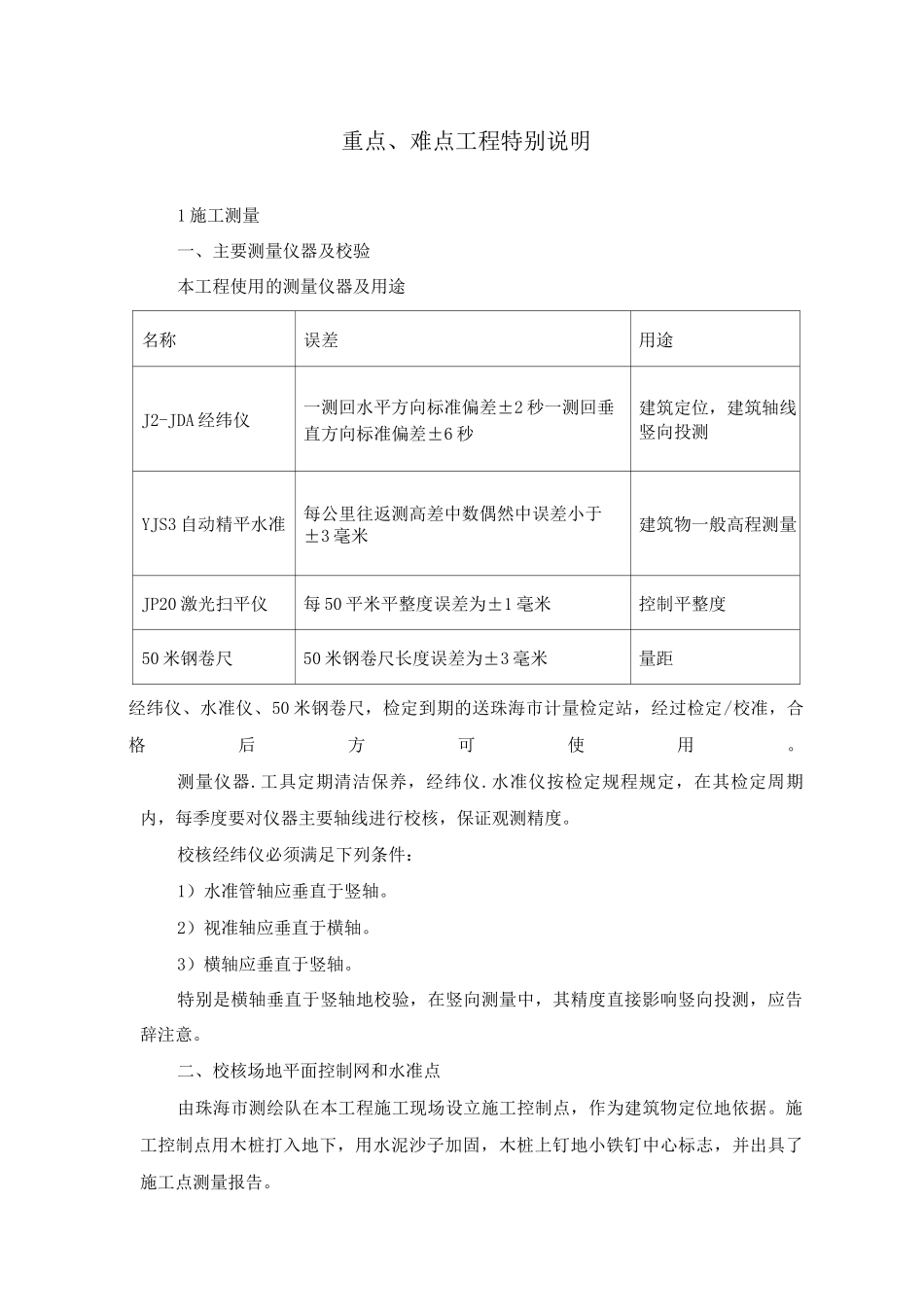

重点、难点工程特别说明1 施工测量一、主要测量仪器及校验本工程使用的测量仪器及用途名称误差用途J2-JDA 经纬仪一测回水平方向标准偏差±2 秒一测回垂直方向标准偏差±6 秒建筑定位，建筑轴线竖向投测YJS3 自动精平水准每公里往返测高差中数偶然中误差小于±3 毫米建筑物一般高程测量JP20 激光扫平仪每 50 平米平整度误差为±1 毫米控制平整度50 米钢卷尺50 米钢卷尺长度误差为±3 毫米量距经纬仪、水准仪、50 米钢卷尺，检定到期的送珠海市计量检定站，经过检定/校准，合格后方可使用。测量仪器.工具定期清洁保养，经纬仪.水准仪按检定规程规定，在其检定周期内，每季度要对仪器主要轴线进行校核，保证观测精度。校核经纬仪必须满足下列条件：1）水准管轴应垂直于竖轴。2）视准轴应垂直于横轴。3）横轴应垂直于竖轴。特别是横轴垂直于竖轴地校验，在竖向测量中，其精度直接影响竖向投测，应告辞注意。二、校核场地平面控制网和水准点由珠海市测绘队在本工程施工现场设立施工控制点，作为建筑物定位地依据。施工控制点用木桩打入地下，用水泥沙子加固，木桩上钉地小铁钉中心标志，并出具了施工点测量报告。1）现场校测施工点坐标各个施工点相互通视，用全站仪进行坐标位置校核。取实测值与通过报告计算的数值做比较。2）校测水准点由测绘队在施工现场内选一处远离路边，受影响小又利于观测地方设置永久水准点，测出其高程，为以后施工做准备。我司应据此进行校核。三、建筑物定位及标定（一）定位放线建筑物的定位放线是确定建筑物平面位置和开挖基础的关键环节。施测中必须保证精度，杜绝错误，认真熟悉建筑图和结构图。根据施工场地的实际情况考虑桩位的长期稳定的保留，对每栋建筑物测设控制主轴线，作为定位放线的依据。由建筑总平面图、桩位总平面图提供的设计坐标计算十字形控制线的交叉点坐标。并把交叉点投测在四面场外的木桩上。平面控制法与主轴线的桩位是定位放线的重要依据。当控制网与主轴线测定后应立即对桩位实行保护措施。一般实行在桩上方立三角标或围栅栏等保护措施，并对其它班组施工人员进行保护测量标志的教育。当控制网测定并经自检合格后提请有关土管领导即有关技术组门，通知甲方验线。在收到验线合格通知后，方可正式使用。（二）基槽灰线的撒设根据建筑物各控制桩或轴线桩，按基础图撒好基槽灰线。这项工作精度要求很高，但要防止差错。在经自检合格后，要提请有关部门和建设单位验线。验线合格才可正式...
