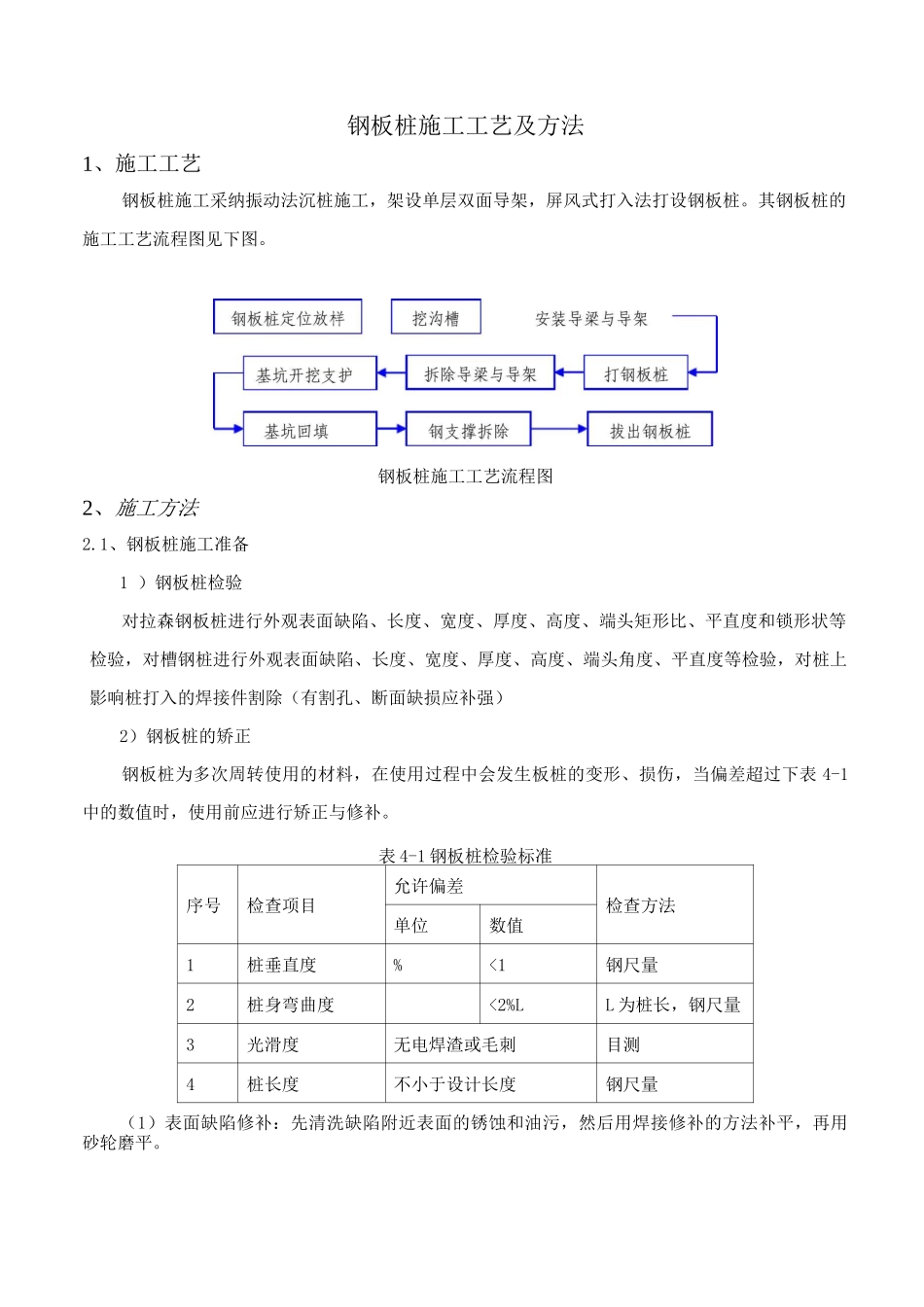

钢板桩施工工艺及方法1、施工工艺钢板桩施工采纳振动法沉桩施工，架设单层双面导架，屏风式打入法打设钢板桩。其钢板桩的施工工艺流程图见下图。钢板桩施工工艺流程图2、施工方法2.1、钢板桩施工准备1 ）钢板桩检验对拉森钢板桩进行外观表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁形状等检验，对槽钢桩进行外观表面缺陷、长度、宽度、厚度、高度、端头角度、平直度等检验，对桩上影响桩打入的焊接件割除（有割孔、断面缺损应补强）2）钢板桩的矫正钢板桩为多次周转使用的材料，在使用过程中会发生板桩的变形、损伤，当偏差超过下表 4-1中的数值时，使用前应进行矫正与修补。表 4-1 钢板桩检验标准序号检查项目允许偏差检查方法单位数值1桩垂直度%<1钢尺量2桩身弯曲度<2%LL 为桩长，钢尺量3光滑度无电焊渣或毛刺目测4桩长度不小于设计长度钢尺量（1）表面缺陷修补：先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补的方法补平，再用砂轮磨平。（2）端部平面矫正：用氧乙炔切割部分桩端，使端部平面与轴线垂直，然后再用砂轮对切割面进行磨平修整。当修整量不大时，也可直接采纳砂轮进行修整。（3）桩体挠曲、扭曲矫正：腹向弯曲矫正时两端固定在支承点上，用千斤顶顶在钢板桩凸处进行冷弯矫正；侧向弯曲矫正即在专门的矫正平台上进行。（4）桩体局部变形矫正：对局部变形处用氧乙炔热烘与千斤顶顶压、大锤敲击相结合进行矫正。（5）锁变形矫正：用标准钢板桩作为锁整形胎具，采纳慢速卷扬机牵拉调整处理。3）打桩机选择由挖掘机（PC220）加振动锤改装而成，通过振动使桩周围的土体产生结构变化，降低了强度，钢板桩周围的阻力减少，有利于桩的贯入。4）导架安装为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，本施工方法采纳单层双面导架（亦称施工围檩）导架通常由导梁和导桩等组成，导桩的间距为 11.5m，双面导梁之间的间距比板桩墙厚度大 8 ~ 15mm 。导架结构示意图见下图 4-2 所示。-一一导梁-一导桩拉林钢板桩导架图 4-2：导架结构示意图导架的位置不能与钢板桩相碰。导桩不能随着钢板桩的打设而下沉或变形。导梁的高度要适宜，要有利于控制钢板桩的施工高度和提高工效，要用经纬仪和水平仪控制导梁的位置和标高。2.2、钢板桩的打设1、拉森钢板桩用振动锤打设钢板桩，在桩锤和钢板桩之间设桩帽，使冲击均匀分布，保证桩顶免遭损坏，采纳屏风式打入法。该方法是将...
