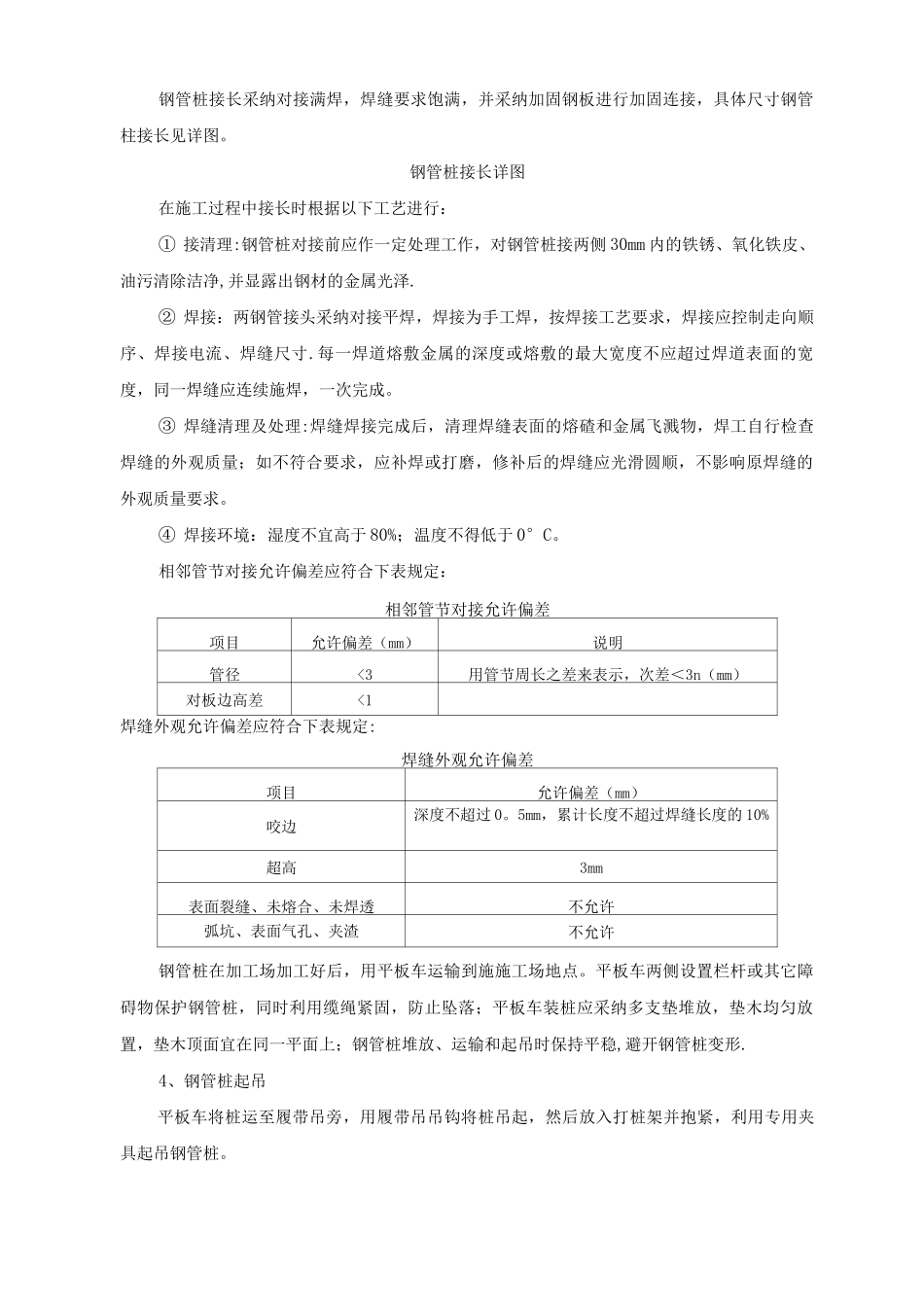

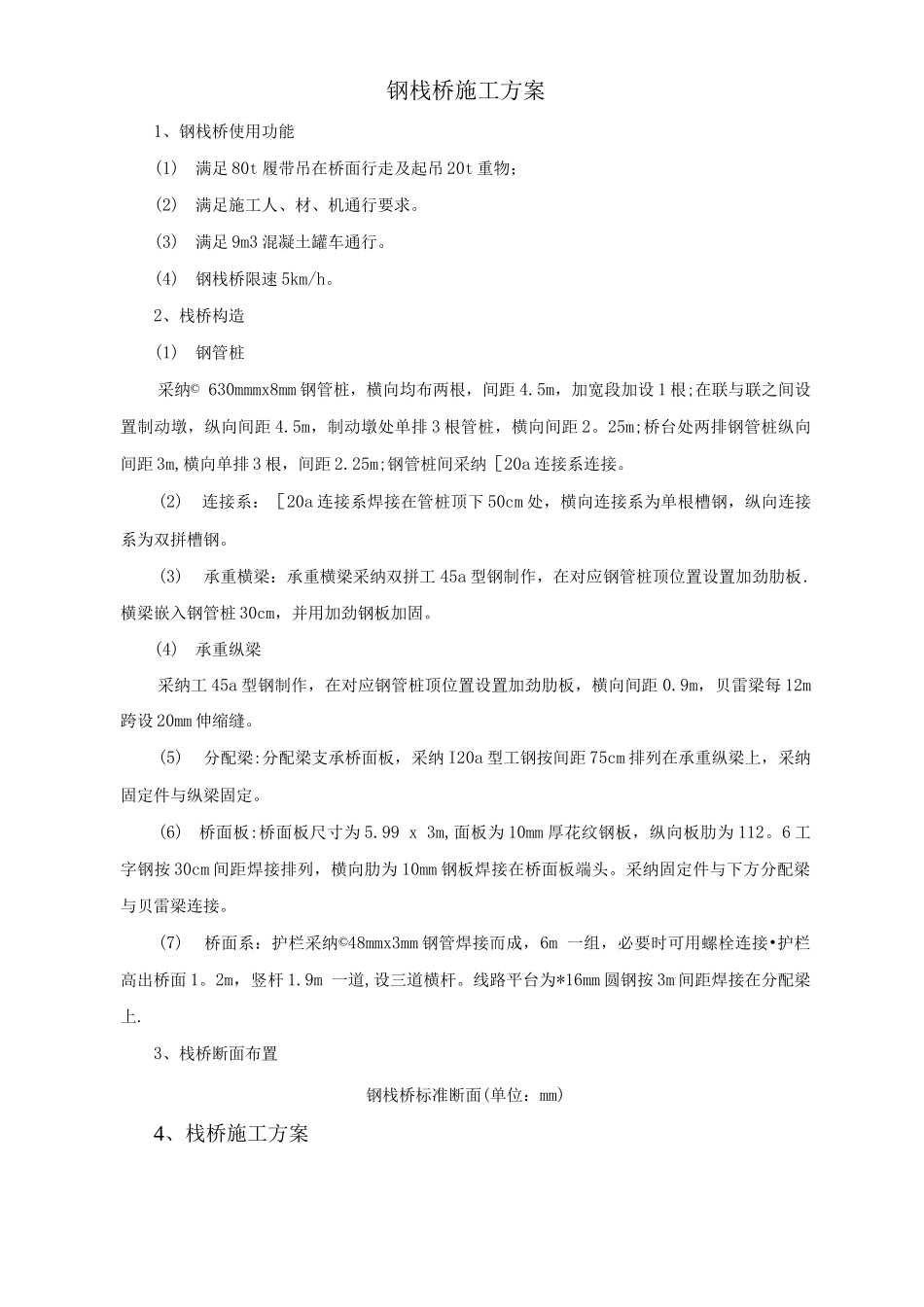

钢栈桥施工方案1、钢栈桥使用功能(1)满足 80t 履带吊在桥面行走及起吊 20t 重物；(2)满足施工人、材、机通行要求。(3)满足 9m3 混凝土罐车通行。(4)钢栈桥限速 5km/h。2、栈桥构造(1)钢管桩采纳© 630mmmx8mm 钢管桩，横向均布两根，间距 4.5m，加宽段加设 1 根;在联与联之间设置制动墩，纵向间距 4.5m，制动墩处单排 3 根管桩，横向间距 2。25m;桥台处两排钢管桩纵向间距 3m,横向单排 3 根，间距 2.25m;钢管桩间采纳［20a 连接系连接。(2)连接系：［20a 连接系焊接在管桩顶下 50cm 处，横向连接系为单根槽钢，纵向连接系为双拼槽钢。(3)承重横梁：承重横梁采纳双拼工 45a 型钢制作，在对应钢管桩顶位置设置加劲肋板.横梁嵌入钢管桩 30cm，并用加劲钢板加固。(4)承重纵梁采纳工 45a 型钢制作，在对应钢管桩顶位置设置加劲肋板，横向间距 0.9m，贝雷梁每 12m跨设 20mm 伸缩缝。(5)分配梁:分配梁支承桥面板，采纳 I20a 型工钢按间距 75cm 排列在承重纵梁上，采纳固定件与纵梁固定。(6)桥面板:桥面板尺寸为 5.99 x 3m,面板为 10mm 厚花纹钢板，纵向板肋为 112。6 工字钢按 30cm 间距焊接排列，横向肋为 10mm 钢板焊接在桥面板端头。采纳固定件与下方分配梁与贝雷梁连接。(7)桥面系：护栏采纳©48mmx3mm 钢管焊接而成，6m 一组，必要时可用螺栓连接•护栏高出桥面 1。2m，竖杆 1.9m 一道,设三道横杆。线路平台为*16mm 圆钢按 3m 间距焊接在分配梁上.3、栈桥断面布置钢栈桥标准断面(单位：mm)4、栈桥施工方案4。1 施工流程图机械及材料准备：钢管漏退雷梁 切 型钢等原材 料,80t 履带吊、运汽车吊、交通船等。I：场地准备：加工堆放材料桩地的梁及桩间连工便道的填筑以便材料和机械能到达栈桥搭设地点，履带吊作业场地的整平。:仙洒棉装承重纵梁振动锤的选用:'、'、、(性能参数二类型电机功 J率^一 3!(kw)力矩^邕工序^(^•m ),激震力(kN)空载振幅(mm )质量(Kg )DZ1351358068838。2782、测量放样测量人员根据栈桥设计图纸，计算出每根钢管桩的坐标和标高，根据计算结果在湖岸边的控制点上设监测站，在钢管桩施工时进行实时监控测量，确保每根钢管桩定位准确，并做好施工测量记录.测量人员应严格根据设计图纸控制栈桥中心线与桥位中心之间的距离。防止轴线偏位造成对钢栈桥使用功能的影响。3、钢管桩接长4。2 施工工艺4.2。1 准备工作施工开始材料准备，场地准备。准备：确定相关人员...
